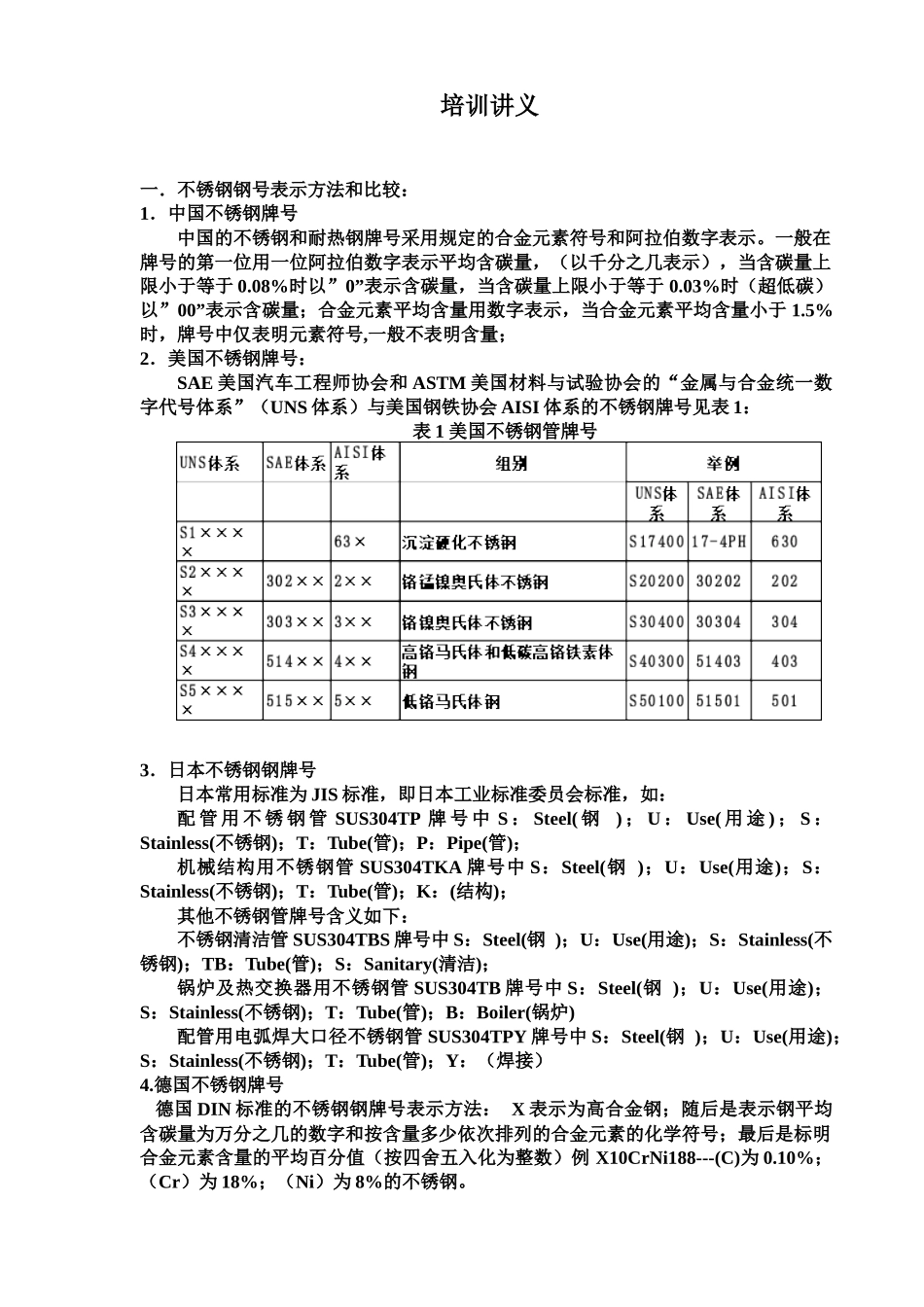

培训讲义一．不锈钢钢号表示方法和比较：1．中国不锈钢牌号中国的不锈钢和耐热钢牌号采用规定的合金元素符号和阿拉伯数字表示。一般在牌号的第一位用一位阿拉伯数字表示平均含碳量，（以千分之几表示），当含碳量上限小于等于0.08%时以”0”表示含碳量，当含碳量上限小于等于0.03%时（超低碳）以”00”表示含碳量；合金元素平均含量用数字表示，当合金元素平均含量小于1.5%时，牌号中仅表明元素符号,一般不表明含量；2．美国不锈钢牌号：SAE美国汽车工程师协会和ASTM美国材料与试验协会的“金属与合金统一数字代号体系”（UNS体系）与美国钢铁协会AISI体系的不锈钢牌号见表1：表1美国不锈钢管牌号3．日本不锈钢钢牌号日本常用标准为JIS标准，即日本工业标准委员会标准，如：配管用不锈钢管SUS304TP牌号中S：Steel(钢)；U：Use(用途)；S：Stainless(不锈钢)；T：Tube(管)；P：Pipe(管)；机械结构用不锈钢管SUS304TKA牌号中S：Steel(钢)；U：Use(用途)；S：Stainless(不锈钢)；T：Tube(管)；K：(结构)；其他不锈钢管牌号含义如下：不锈钢清洁管SUS304TBS牌号中S：Steel(钢)；U：Use(用途)；S：Stainless(不锈钢)；TB：Tube(管)；S：Sanitary(清洁)；锅炉及热交换器用不锈钢管SUS304TB牌号中S：Steel(钢)；U：Use(用途)；S：Stainless(不锈钢)；T：Tube(管)；B：Boiler(锅炉)配管用电弧焊大口径不锈钢管SUS304TPY牌号中S：Steel(钢)；U：Use(用途)；S：Stainless(不锈钢)；T：Tube(管)；Y：（焊接）4.德国不锈钢牌号德国DIN标准的不锈钢钢牌号表示方法：X表示为高合金钢；随后是表示钢平均含碳量为万分之几的数字和按含量多少依次排列的合金元素的化学符号；最后是标明合金元素含量的平均百分值（按四舍五入化为整数）例X10CrNi188---(C)为0.10%；（Cr）为18%；（Ni）为8%的不锈钢。5．英国不锈钢牌号第一位数字为3和4，其中3---为奥氏体不锈钢系列。4---为马氏体和铁素体不锈钢系列。第二、三位数字表示不同组别的顺序号，并且多数常用牌号与美国钢铁协会（AISI）的数字体系一致。第四位数字“S”为该类钢广义的特征（S为“Stainless”的第一个字母）第五、六位数字表示基本成份相同的钢组中不同牌号的区分号。详见表2表2英国不锈钢管牌号二GB/T14976和GB/T14975标准比较：GB/T14976-2002“流体输送用不锈钢无缝钢管”和GB/T14975-2002“结构用不锈钢无缝钢管”的最大差别是：流体输送用不锈钢无缝钢管应逐根进行液压试验或超声波检验、涡流检验；GB/T14975-2002“结构用不锈钢无缝钢管”规定根据需方要求，并在合同中注明才做液压试验或超声速检验、涡流检验；试验方法同GB/T14976-2002“流体输送用不锈钢无缝钢管”。液压试验按GB/T241“金属管液压试验方法”进行，试验压力按（1）式计算，P=2SR/D-----------------（1）式中P-------试验压力，单位为兆帕（MPa），1MPa=106Pa，1Pa=1N/m2，1MPa=1N/mm2；S-----钢管的公称壁厚，单位为毫米（mm）；D-------钢管的公称外径，单位为毫米（mm）；R-------允许应力，不锈钢无缝钢管规定为抗拉强度的40%，其数值接近钢管规定非比例伸长应力σp0.2/Mpa，不锈钢焊接钢管规定为规定非比例伸长应力σp0.2/Mpa的50%，单位为兆帕（MPa）；详见表3。如一根不锈钢管,外径为￠219,壁厚6mm，计算该钢管能承受多少压力的流体？P=2SR/D-----------------（1）试验压力：无缝管Ｐ＝２×６×520×0.4／２１９＝１１．３９７MPa允许使用压力：Ｐ１＝Ｐ／１．５＝７．５９８MPa焊管Ｐ＝２×６×205×0.5／２１９=5.62MPa在液压试验下，应保证耐压时间不少于5s，钢管不得出现漏水或渗漏。供方可用超声波检验或涡流检验代替液压试验。液压试验压力除以安全系数即为工程允许使用压力。如果安全系数为1.5，管内流体允许使用压力P1：P1=P/1.5-----------------（2）超声波检验按GB/T5777-1996“无缝钢管超声波探伤检验方法”执行。定向发射的超声波束在管中传播时遇到缺陷，既产生波的反射又产生波的衰减。经过探伤仪的信号处理，如采用反射法探伤可获得缺陷晶体的回波信号，如采用穿透法探伤可凭借透过波的衰减程度获得缺陷信号。二者均可由仪器给出定量的缺...
