地铁11号线管线改迁工程标段技术标暗标分册培训资料VIP免费

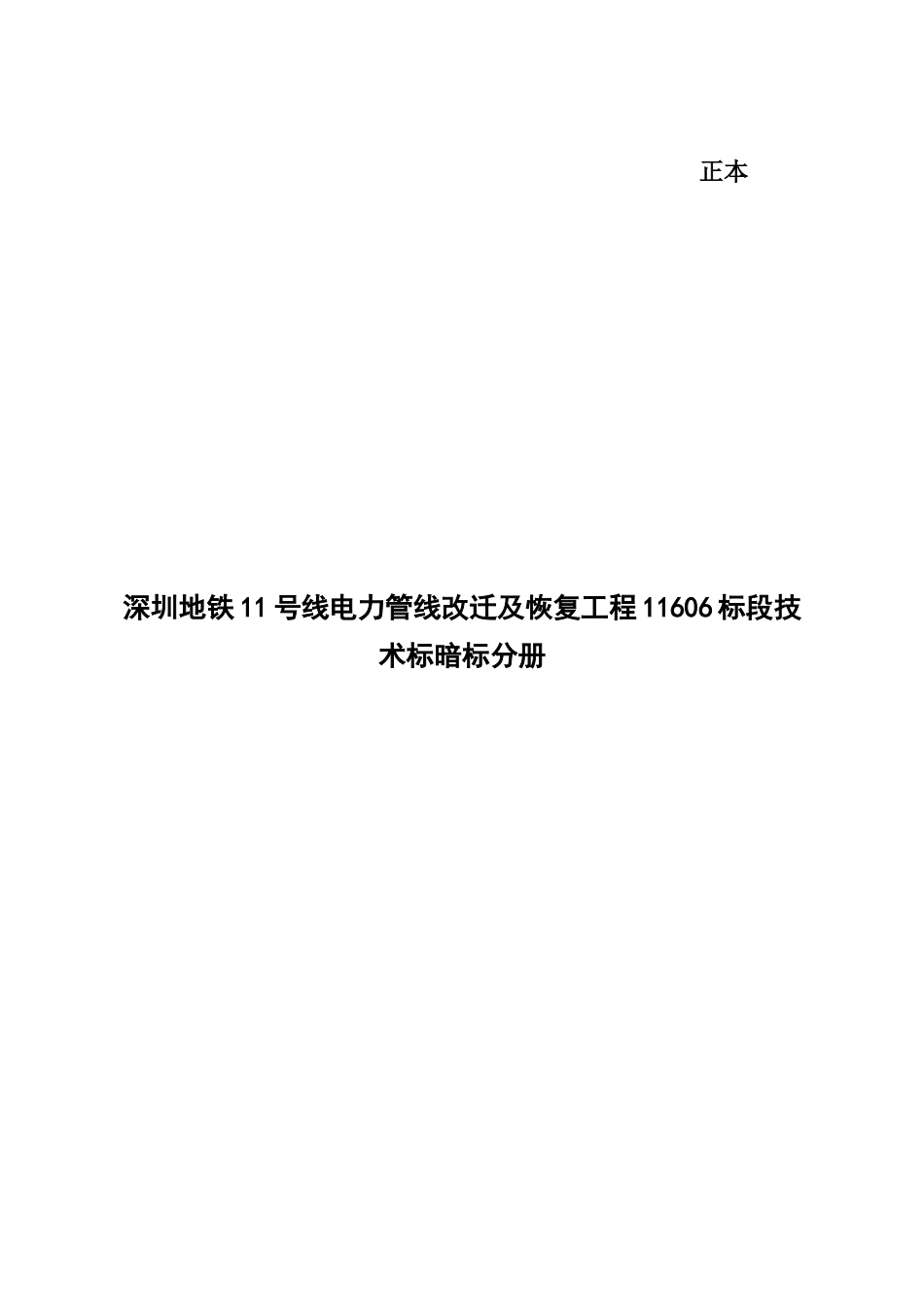

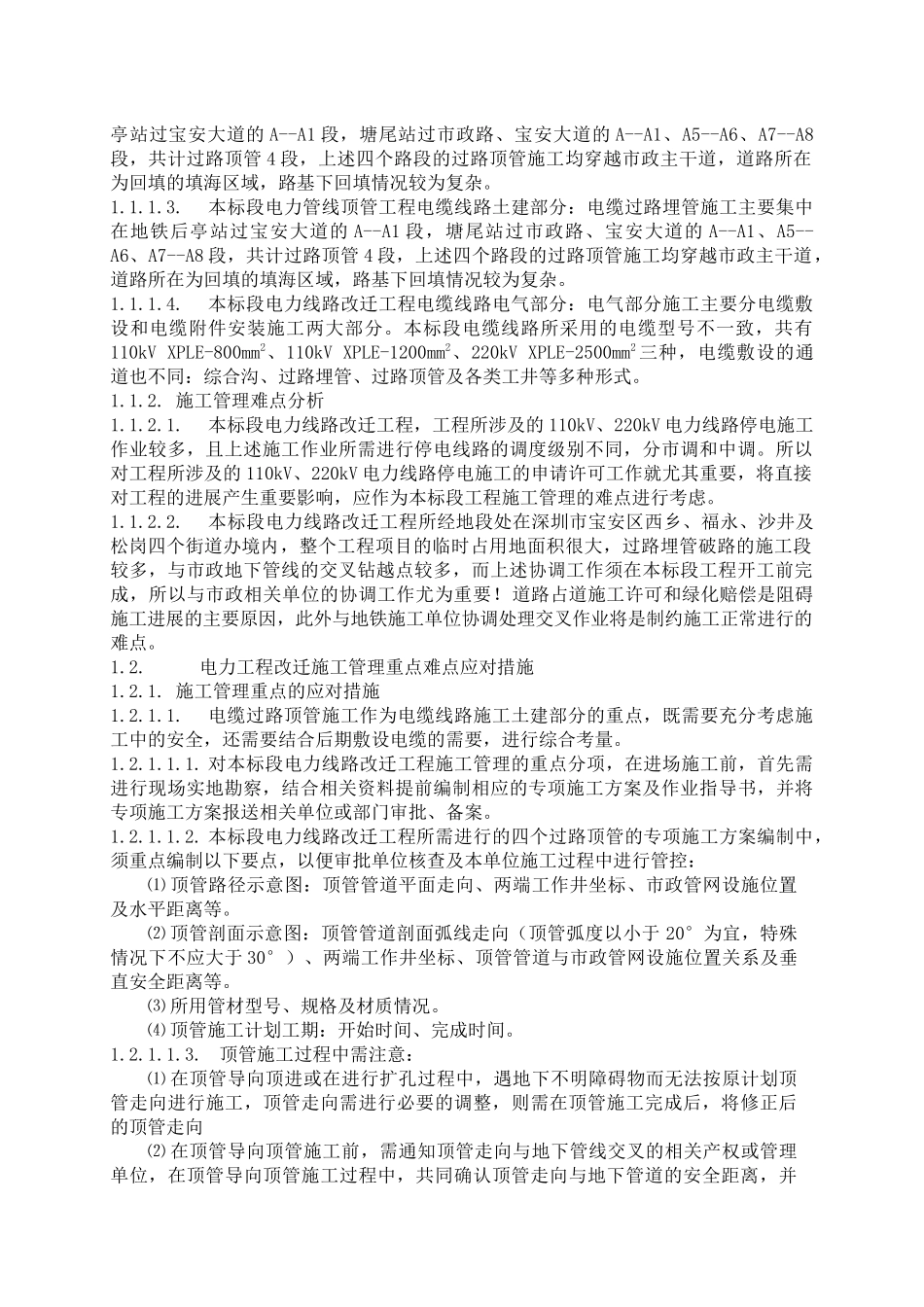

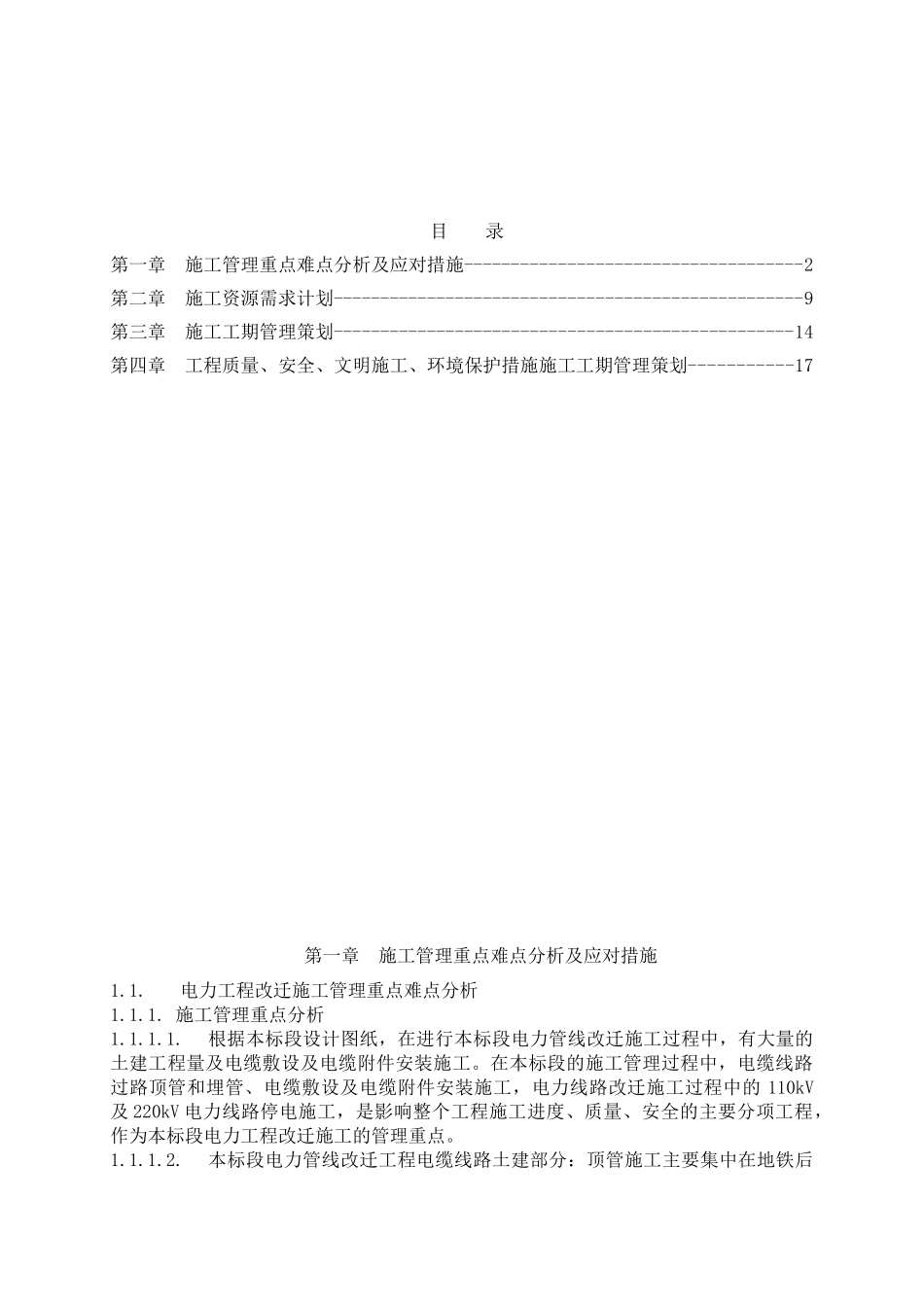

正本深圳地铁11号线电力管线改迁及恢复工程11606标段技术标暗标分册目录第一章施工管理重点难点分析及应对措施------------------------------------2第二章施工资源需求计划--------------------------------------------------9第三章施工工期管理策划-------------------------------------------------14第四章工程质量、安全、文明施工、环境保护措施施工工期管理策划-----------17第一章施工管理重点难点分析及应对措施1.1.电力工程改迁施工管理重点难点分析1.1.1.施工管理重点分析1.1.1.1.根据本标段设计图纸，在进行本标段电力管线改迁施工过程中，有大量的土建工程量及电缆敷设及电缆附件安装施工。在本标段的施工管理过程中，电缆线路过路顶管和埋管、电缆敷设及电缆附件安装施工，电力线路改迁施工过程中的110kV及220kV电力线路停电施工，是影响整个工程施工进度、质量、安全的主要分项工程，作为本标段电力工程改迁施工的管理重点。1.1.1.2.本标段电力管线改迁工程电缆线路土建部分：顶管施工主要集中在地铁后亭站过宝安大道的A--A1段，塘尾站过市政路、宝安大道的A--A1、A5--A6、A7--A8段，共计过路顶管4段，上述四个路段的过路顶管施工均穿越市政主干道，道路所在为回填的填海区域，路基下回填情况较为复杂。1.1.1.3.本标段电力管线顶管工程电缆线路土建部分：电缆过路埋管施工主要集中在地铁后亭站过宝安大道的A--A1段，塘尾站过市政路、宝安大道的A--A1、A5--A6、A7--A8段，共计过路顶管4段，上述四个路段的过路顶管施工均穿越市政主干道，道路所在为回填的填海区域，路基下回填情况较为复杂。1.1.1.4.本标段电力线路改迁工程电缆线路电气部分：电气部分施工主要分电缆敷设和电缆附件安装施工两大部分。本标段电缆线路所采用的电缆型号不一致，共有110kVXPLE-800mm2、110kVXPLE-1200mm2、220kVXPLE-2500mm2三种，电缆敷设的通道也不同：综合沟、过路埋管、过路顶管及各类工井等多种形式。1.1.2.施工管理难点分析1.1.2.1.本标段电力线路改迁工程，工程所涉及的110kV、220kV电力线路停电施工作业较多，且上述施工作业所需进行停电线路的调度级别不同，分市调和中调。所以对工程所涉及的110kV、220kV电力线路停电施工的申请许可工作就尤其重要，将直接对工程的进展产生重要影响，应作为本标段工程施工管理的难点进行考虑。1.1.2.2.本标段电力线路改迁工程所经地段处在深圳市宝安区西乡、福永、沙井及松岗四个街道办境内，整个工程项目的临时占用地面积很大，过路埋管破路的施工段较多，与市政地下管线的交叉钻越点较多，而上述协调工作须在本标段工程开工前完成，所以与市政相关单位的协调工作尤为重要！道路占道施工许可和绿化赔偿是阻碍施工进展的主要原因，此外与地铁施工单位协调处理交叉作业将是制约施工正常进行的难点。1.2.电力工程改迁施工管理重点难点应对措施1.2.1.施工管理重点的应对措施1.2.1.1.电缆过路顶管施工作为电缆线路施工土建部分的重点，既需要充分考虑施工中的安全，还需要结合后期敷设电缆的需要，进行综合考量。1.2.1.1.1.对本标段电力线路改迁工程施工管理的重点分项，在进场施工前，首先需进行现场实地勘察，结合相关资料提前编制相应的专项施工方案及作业指导书，并将专项施工方案报送相关单位或部门审批、备案。1.2.1.1.2.本标段电力线路改迁工程所需进行的四个过路顶管的专项施工方案编制中，须重点编制以下要点，以便审批单位核查及本单位施工过程中进行管控：⑴顶管路径示意图：顶管管道平面走向、两端工作井坐标、市政管网设施位置及水平距离等。⑵顶管剖面示意图：顶管管道剖面弧线走向（顶管弧度以小于20°为宜，特殊情况下不应大于30°）、两端工作井坐标、顶管管道与市政管网设施位置关系及垂直安全距离等。⑶所用管材型号、规格及材质情况。⑷顶管施工计划工期：开始时间、完成时间。1.2.1.1.3.顶管施工过程中需注意：⑴在顶管导向顶进或在进行扩孔过程中，遇地下不明障碍物而无法按原计划顶管走向进行施工，顶管走向需进行必要的调整，则需在顶管施工完成后，将修正后的顶管走向⑵在顶管导向顶管施工前，需通知顶管走向与地下...
