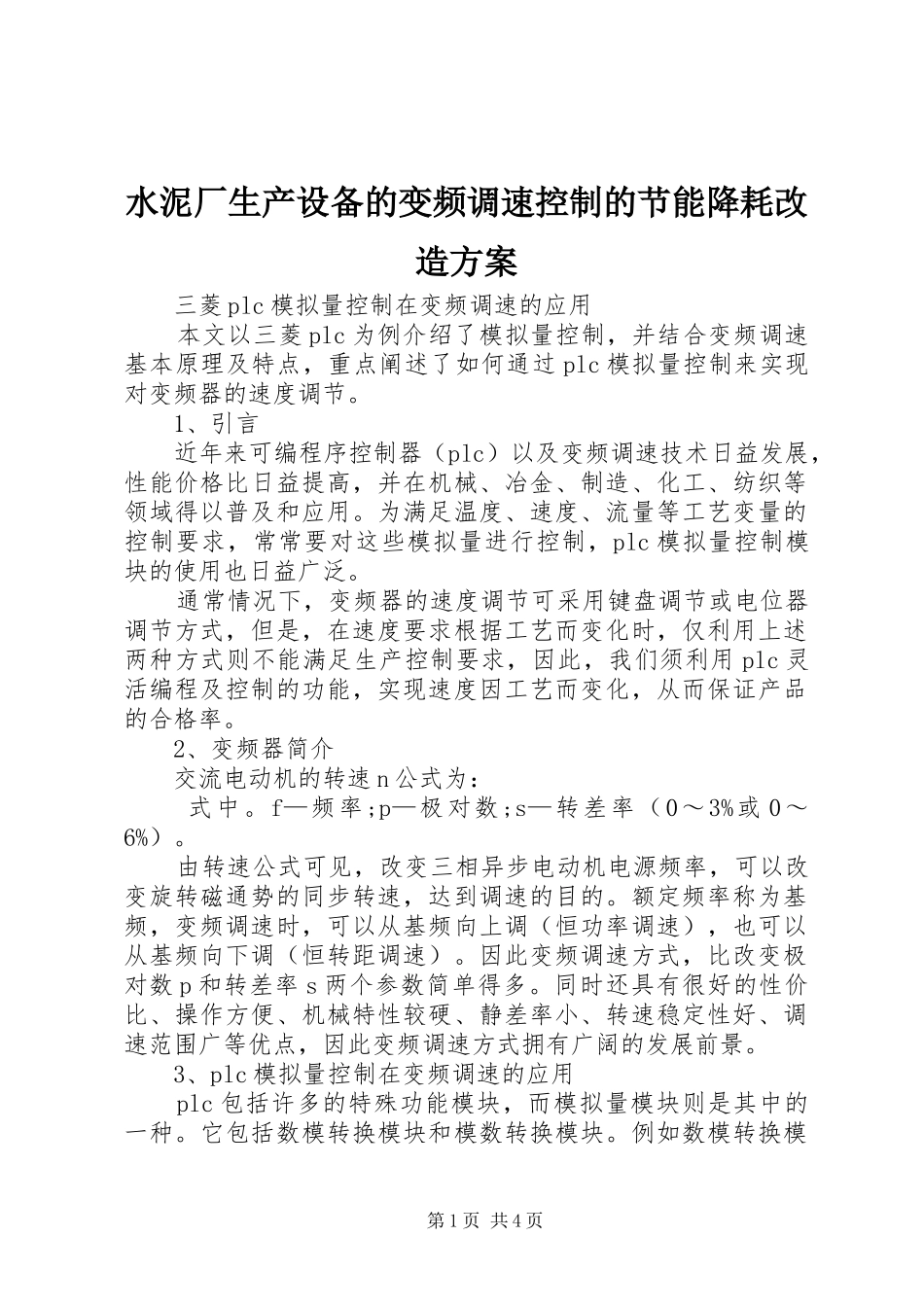

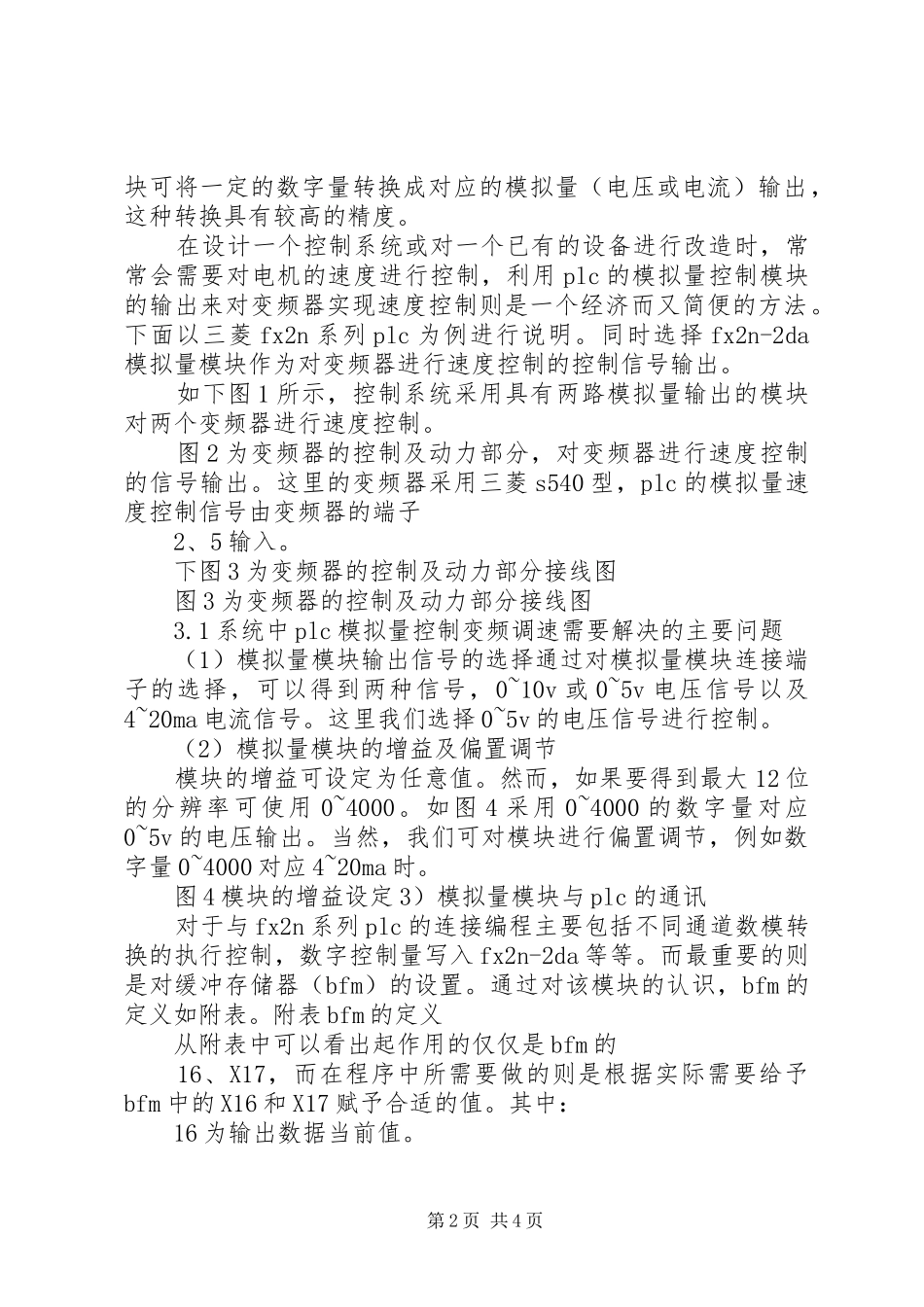

水泥厂生产设备的变频调速控制的节能降耗改造方案三菱plc模拟量控制在变频调速的应用本文以三菱plc为例介绍了模拟量控制，并结合变频调速基本原理及特点，重点阐述了如何通过plc模拟量控制来实现对变频器的速度调节。1、引言近年来可编程序控制器（plc）以及变频调速技术日益发展，性能价格比日益提高，并在机械、冶金、制造、化工、纺织等领域得以普及和应用。为满足温度、速度、流量等工艺变量的控制要求，常常要对这些模拟量进行控制，plc模拟量控制模块的使用也日益广泛。通常情况下，变频器的速度调节可采用键盘调节或电位器调节方式，但是，在速度要求根据工艺而变化时，仅利用上述两种方式则不能满足生产控制要求，因此，我们须利用plc灵活编程及控制的功能，实现速度因工艺而变化，从而保证产品的合格率。2、变频器简介交流电动机的转速n公式为：式中。f—频率;p—极对数;s—转差率（0～3%或0～6%）。由转速公式可见，改变三相异步电动机电源频率，可以改变旋转磁通势的同步转速，达到调速的目的。额定频率称为基频，变频调速时，可以从基频向上调（恒功率调速），也可以从基频向下调（恒转距调速）。因此变频调速方式，比改变极对数p和转差率s两个参数简单得多。同时还具有很好的性价比、操作方便、机械特性较硬、静差率小、转速稳定性好、调速范围广等优点，因此变频调速方式拥有广阔的发展前景。3、plc模拟量控制在变频调速的应用plc包括许多的特殊功能模块，而模拟量模块则是其中的一种。它包括数模转换模块和模数转换模块。例如数模转换模第1页共4页块可将一定的数字量转换成对应的模拟量（电压或电流）输出，这种转换具有较高的精度。在设计一个控制系统或对一个已有的设备进行改造时，常常会需要对电机的速度进行控制，利用plc的模拟量控制模块的输出来对变频器实现速度控制则是一个经济而又简便的方法。下面以三菱fx2n系列plc为例进行说明。同时选择fx2n-2da模拟量模块作为对变频器进行速度控制的控制信号输出。如下图1所示，控制系统采用具有两路模拟量输出的模块对两个变频器进行速度控制。图2为变频器的控制及动力部分，对变频器进行速度控制的信号输出。这里的变频器采用三菱s540型，plc的模拟量速度控制信号由变频器的端子2、5输入。下图3为变频器的控制及动力部分接线图图3为变频器的控制及动力部分接线图3.1系统中plc模拟量控制变频调速需要解决的主要问题（1）模拟量模块输出信号的选择通过对模拟量模块连接端子的选择，可以得到两种信号，0~10v或0~5v电压信号以及4~20ma电流信号。这里我们选择0~5v的电压信号进行控制。（2）模拟量模块的增益及偏置调节模块的增益可设定为任意值。然而，如果要得到最大12位的分辨率可使用0~4000。如图4采用0~4000的数字量对应0~5v的电压输出。当然，我们可对模块进行偏置调节，例如数字量0~4000对应4~20ma时。图4模块的增益设定3）模拟量模块与plc的通讯对于与fx2n系列plc的连接编程主要包括不同通道数模转换的执行控制，数字控制量写入fx2n-2da等等。而最重要的则是对缓冲存储器（bfm）的设置。通过对该模块的认识，bfm的定义如附表。附表bfm的定义从附表中可以看出起作用的仅仅是bfm的16、X17，而在程序中所需要做的则是根据实际需要给予bfm中的X16和X17赋予合适的值。其中：16为输出数据当前值。第2页共4页17：b0：1改变成0时，通道2的d/a转换开始。b1。1改变成0时，通道1的d/a转换开始。（4）控制系统编程对于上例控制系统的编写程序如下图所示。控制系统编程在程序中：1）当m67、m68常闭触点以及y002常开触点闭合时，通道1数字到模拟的转换开始执行。当m62、m557常闭触点以及y003常开触点闭合时，通道2数字到模拟的转换开始执行。2）通道1将保存第一个数字速度信号的d998赋予辅助继电器（m400~m415）;将数字速度信号的低8位（m400~m407）赋予bfm的16X;使bfmX17的b2=1;使bfmX17的b2由1→0，保持低8位数据;将数字速度信号的高4位赋予bfm的16X;使bfmX17的b1=1;使bfmX17的b1由1→0，执行通道1的速度信号d/a转换。3）通道2将保存第二个数字速度信号的d988赋予辅助继电器（m300~m315）;将数字速度信号的低8位（m300~m307）...
