基于单片机血压计设计和实现 电子信息专业VIP免费

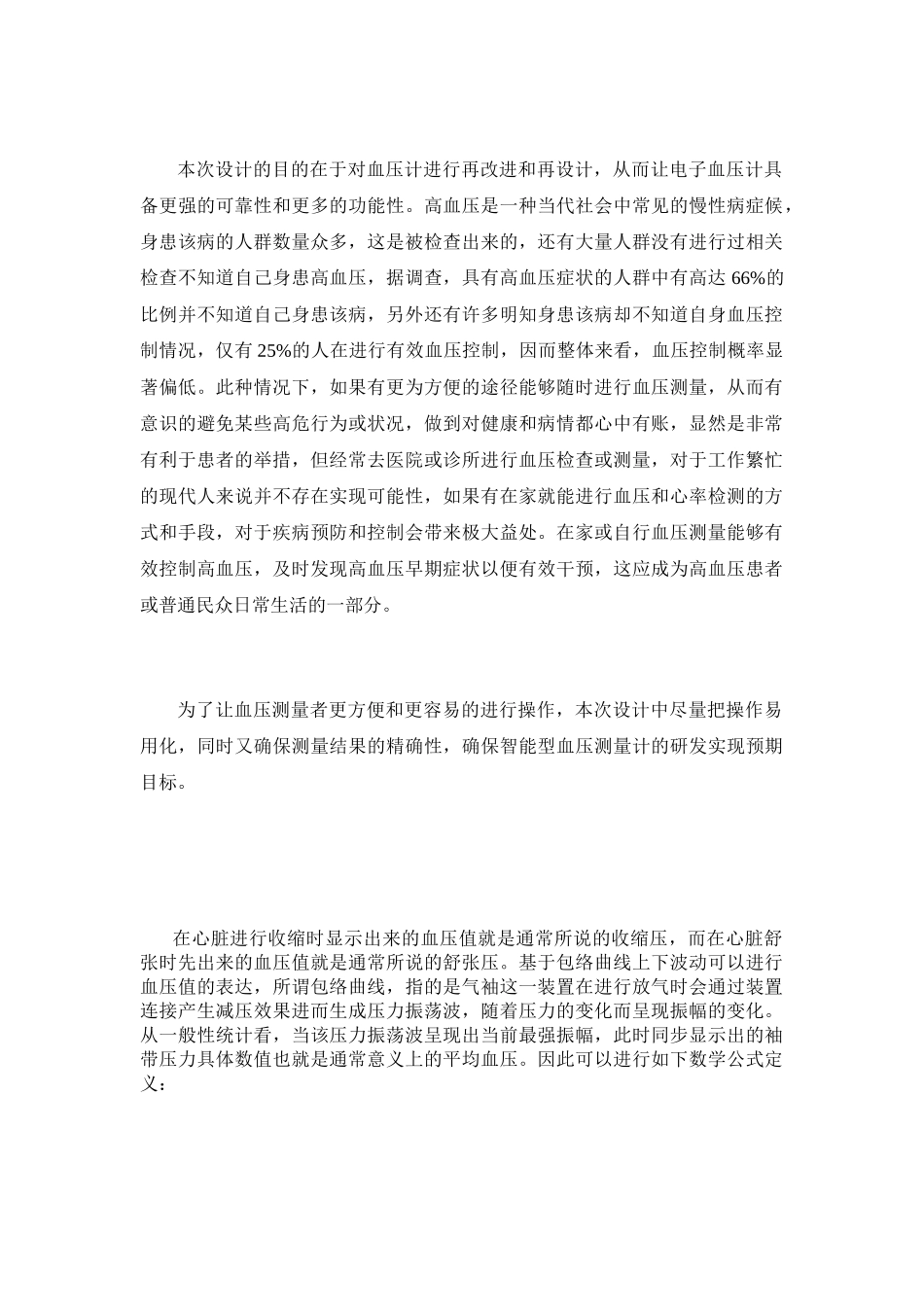

基于单片机血压计设计和实现 电子信息专业_第1页
1/8

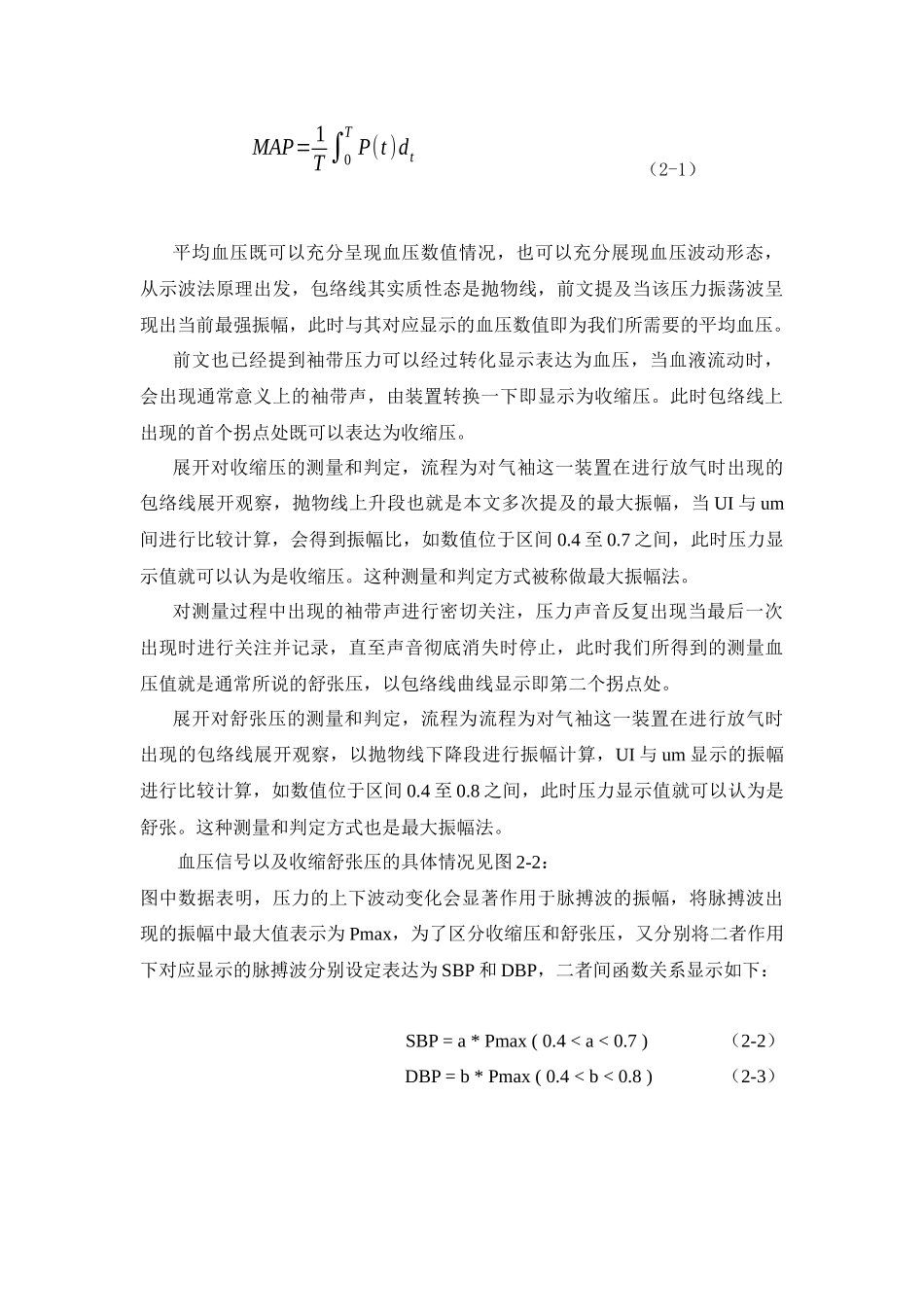

基于单片机血压计设计和实现 电子信息专业_第2页
2/8

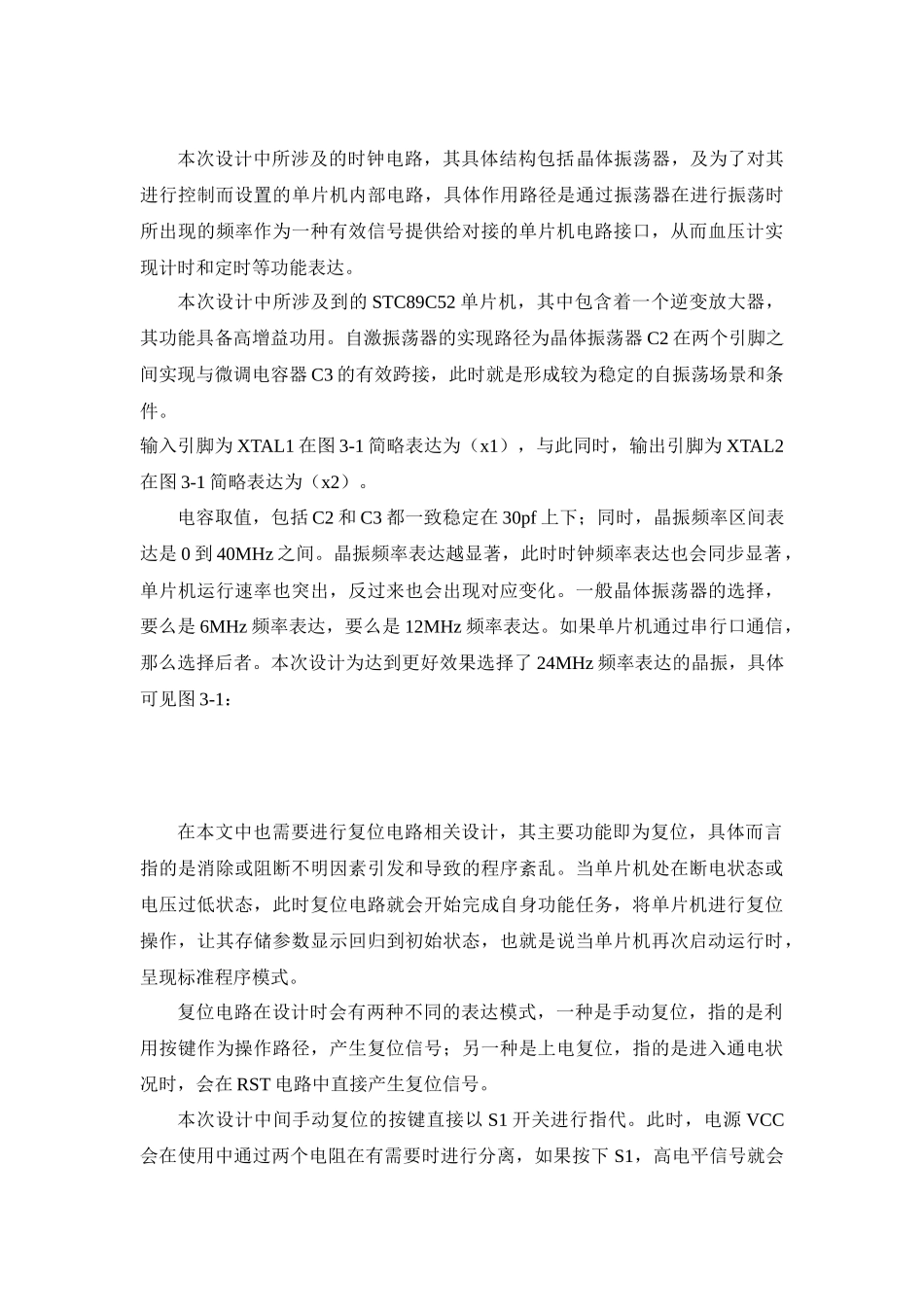

基于单片机血压计设计和实现 电子信息专业_第3页
3/8
本次设计的目的在于对血压计进行再改进和再设计,从而让电子血压计具备更强的可靠性和更多的功能性。高血压是一种当代社会中常见的慢性病症候,身患该病的人群数量众多,这是被检查出来的,还有大量人群没有进行过相关检查不知道自己身患高血压,据调查,具有高血压症状的人群中有高达66%的比例并不知道自己身患该病,另外还有许多明知身患该病却不知道自身血压控制情况,仅有25%的人在进行有效血压控制,因而整体来看,血压控制概率显著偏低。此种情况下,如果有更为方便的途径能够随时进行血压测量,从而有意识的避免某些高危行为或状况,做到对健康和病情都心中有账,显然是非常有利于患者的举措,但经常去医院或诊所进行血压检查或测量,对于工作繁忙的现代人来说并不存在实现可能性,如果有在家就能进行血压和心率检测的方式和手段,对于疾病预防和控制会带来极大益处。在家或自行血压测量能够有效控制高血压,及时发现高血压早期症状以便有效干预,这应成为高血压患者或普通民众日常生活的一部分。为了让血压测量者更方便和更容易的进行操作,本次设计中尽量把操作易用化,同时又确保测量结果的精确性,确保智能型血压测量计的研发实现预期目标。在心脏进行收缩时显示出来的血压值就是通常所说的收缩压,而在心脏舒张时先出来的血压值就是通常所说的舒张压。基于包络曲线上下波动可以进行血压值的表达,所谓包络曲线,指的是气袖这一装置在进行放气时会通过装置连接产生减压效果进而生成压力振荡波,随着压力的变化而呈现振幅的变化。从一般性统计看,当该压力振荡波呈现出当前最强振幅,此时同步显示出的袖带压力具体数值也就是通常意义上的平均血压。因此可以进行如下数学公式定义:MAP=1T∫0TP(t)dt(2-1)平均血压既可以充分呈现血压数值情况,也可以充分展现血压波动形态,从示波法原理出发,包络线其实质性态是抛物线,前文提及当该压力振荡波呈现出当前最强振幅,此时与其对应显示的血压数值即为我们所需要的平均血压。前文也已经提到袖带压力可以经过转化显示表达为血压,当血液流动时,会出现通常意义上的袖带声,由装置转换一下即显示为收缩压。此时包络线上出现的首个拐点处既可以表达为收缩压。展开对收缩压的测量和判定,流程为对气袖这一装置在进行放气时出现的包络线展开观察,抛物线上升段也就是本文多次提及的最大振幅,当UI与um间进行比较计算,会得到振幅比,如数值位于区间0.4至0.7之间,此时压力显示值就可以认为是收缩压。这种测量和判定方式被称做最大振幅法。对测量过程中出现的袖带声进行密切关注,压力声音反复出现当最后一次出现时进行关注并记录,直至声音彻底消失时停止,此时我们所得到的测量血压值就是通常所说的舒张压,以包络线曲线显示即第二个拐点处。展开对舒张压的测量和判定,流程为流程为对气袖这一装置在进行放气时出现的包络线展开观察,以抛物线下降段进行振幅计算,UI与um显示的振幅进行比较计算,如数值位于区间0.4至0.8之间,此时压力显示值就可以认为是舒张。这种测量和判定方式也是最大振幅法。血压信号以及收缩舒张压的具体情况见图2-2:图中数据表明,压力的上下波动变化会显著作用于脉搏波的振幅,将脉搏波出现的振幅中最大值表示为Pmax,为了区分收缩压和舒张压,又分别将二者作用下对应显示的脉搏波分别设定表达为SBP和DBP,二者间函数关系显示如下:SBP=a*Pmax(0.4
