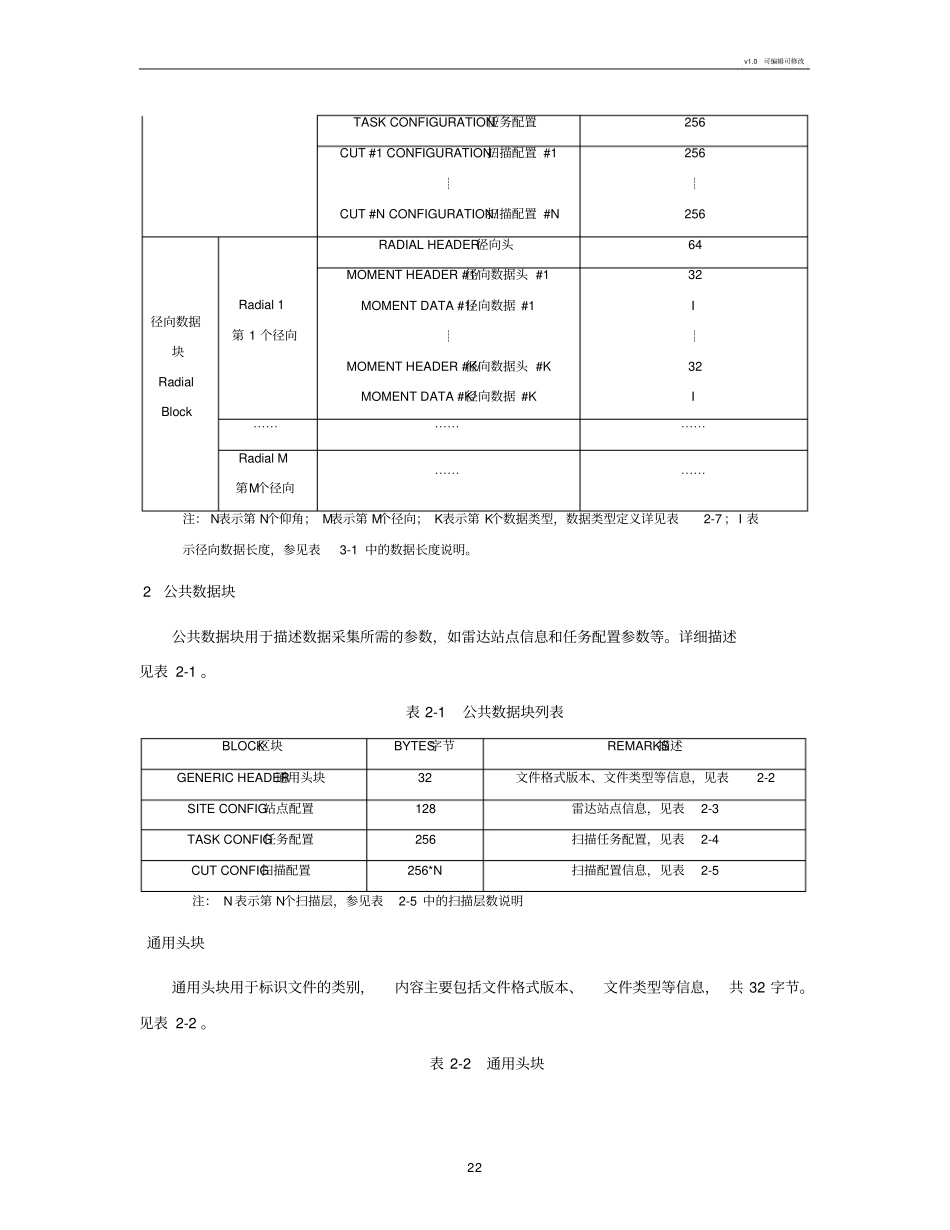

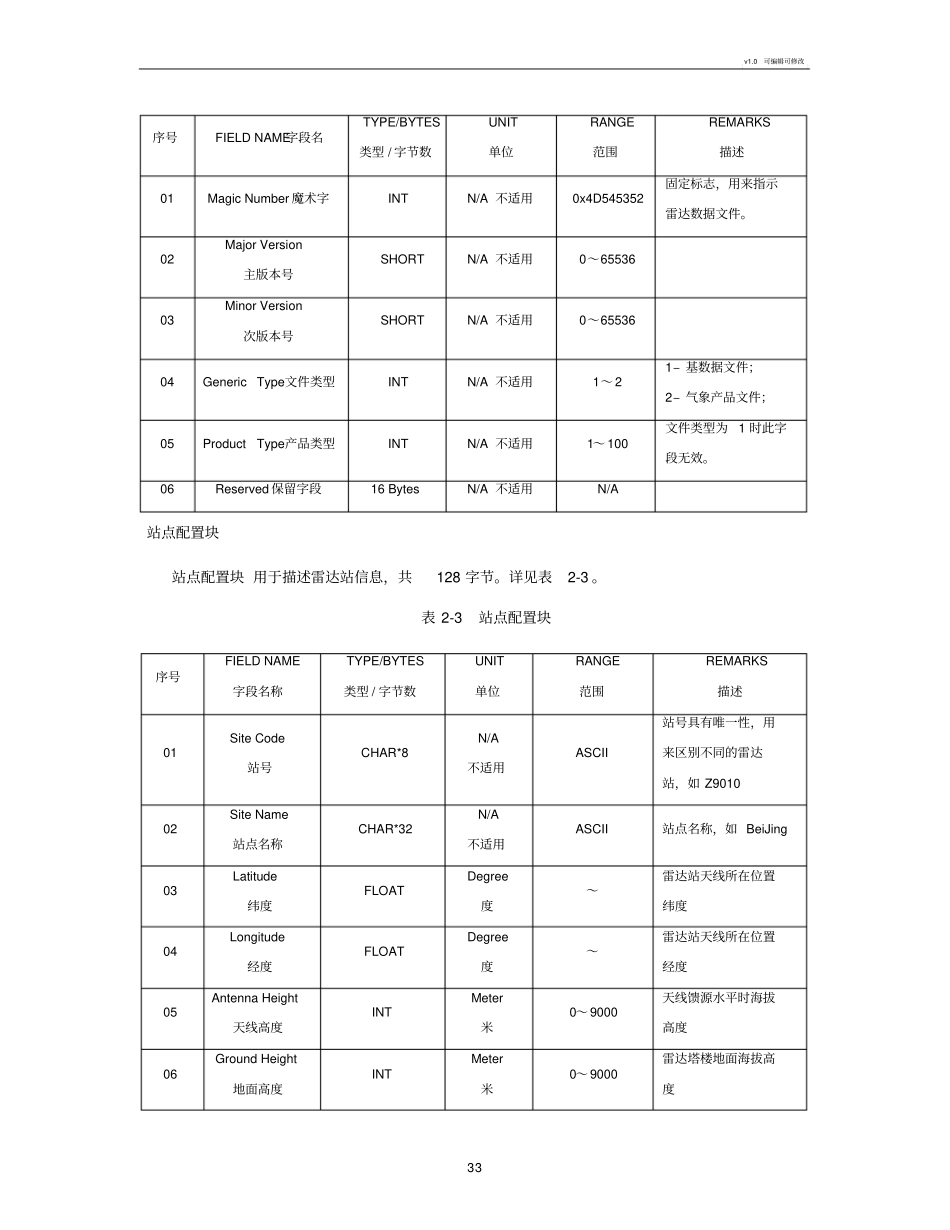

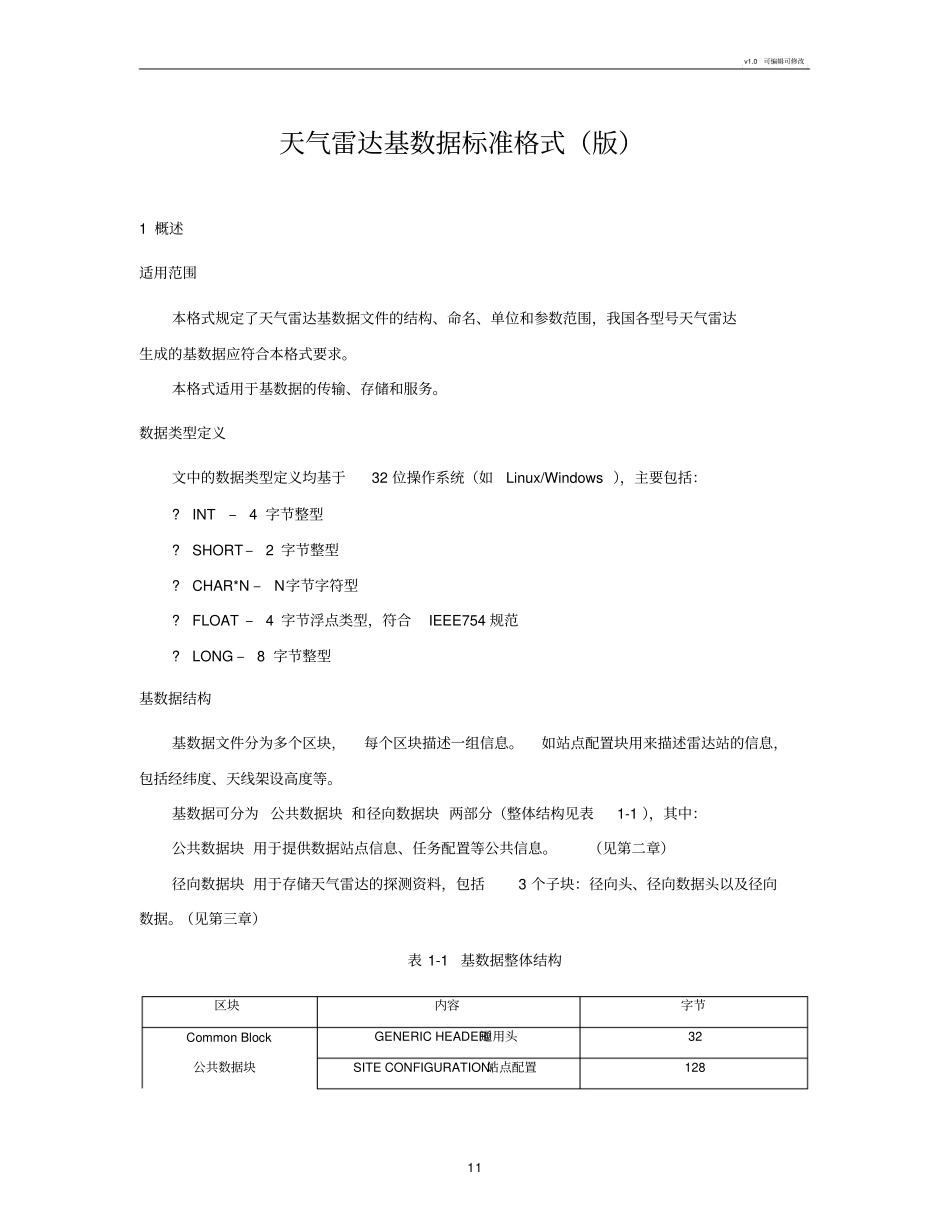

v1.0可编辑可修改11天气雷达基数据标准格式（版）1概述适用范围本格式规定了天气雷达基数据文件的结构、命名、单位和参数范围，我国各型号天气雷达生成的基数据应符合本格式要求。本格式适用于基数据的传输、存储和服务。数据类型定义文中的数据类型定义均基于32位操作系统（如Linux/Windows），主要包括：?INT–4字节整型?SHORT–2字节整型?CHAR*N–N字节字符型?FLOAT–4字节浮点类型，符合IEEE754规范?LONG–8字节整型基数据结构基数据文件分为多个区块，每个区块描述一组信息。如站点配置块用来描述雷达站的信息，包括经纬度、天线架设高度等。基数据可分为公共数据块和径向数据块两部分（整体结构见表1-1），其中：公共数据块用于提供数据站点信息、任务配置等公共信息。（见第二章）径向数据块用于存储天气雷达的探测资料，包括3个子块：径向头、径向数据头以及径向数据。（见第三章）表1-1基数据整体结构区块内容字节CommonBlock公共数据块GENERICHEADER/通用头32SITECONFIGURATION/站点配置128v1.0可编辑可修改22注：N表示第N个仰角；M表示第M个径向；K表示第K个数据类型，数据类型定义详见表2-7；I表示径向数据长度，参见表3-1中的数据长度说明。2公共数据块公共数据块用于描述数据采集所需的参数，如雷达站点信息和任务配置参数等。详细描述见表2-1。表2-1公共数据块列表BLOCK区块BYTES字节REMARKS描述GENERICHEADER通用头块32文件格式版本、文件类型等信息，见表2-2SITECONFIG站点配置128雷达站点信息，见表2-3TASKCONFIG任务配置256扫描任务配置，见表2-4CUTCONFIG扫描配置256*N扫描配置信息，见表2-5注：N表示第N个扫描层，参见表2-5中的扫描层数说明通用头块通用头块用于标识文件的类别，内容主要包括文件格式版本、文件类型等信息，共32字节。见表2-2。表2-2通用头块TASKCONFIGURATION/任务配置256CUT#1CONFIGURATION/扫描配置#1┊CUT#NCONFIGURATION/扫描配置#N256┊256径向数据块RadialBlockRadial1第1个径向RADIALHEADER/径向头64MOMENTHEADER#1/径向数据头#1MOMENTDATA#1/径向数据#1┊MOMENTHEADER#K/径向数据头#KMOMENTDATA#K/径向数据#K32I┊32I⋯⋯⋯⋯⋯⋯RadialM第M个径向⋯⋯⋯⋯v1.0可编辑可修改33序号FIELDNAME字段名TYPE/BYTES类型/字节数UNIT单位RANGE范围REMARKS描述01MagicNumber魔术字INTN/A不适用0x4D545352固定标志，用来指示雷达数据文件。02MajorVersion主版本号SHORTN/A不适用0～6553603MinorVersion次版本号SHORTN/A不适用0～6553604GenericType文件类型INTN/A不适用1～21–基数据文件；2–气象产品文件；05ProductType产品类型INTN/A不适用1～100文件类型为1时此字段无效。06Reserved保留字段16BytesN/A不适用N/A站点配置块站点配置块用于描述雷达站信息，共128字节。详见表2-3。表2-3站点配置块序号FIELDNAME字段名称TYPE/BYTES类型/字节数UNIT单位RANGE范围REMARKS描述01SiteCode站号CHAR*8N/A不适用ASCII站号具有唯一性，用来区别不同的雷达站，如Z901002SiteName站点名称CHAR*32N/A不适用ASCII站点名称，如BeiJing03Latitude纬度FLOATDegree度～雷达站天线所在位置纬度04Longitude经度FLOATDegree度～雷达站天线所在位置经度05AntennaHeight天线高度INTMeter米0～9000天线馈源水平时海拔高度06GroundHeight地面高度INTMeter米0～9000雷达塔楼地面海拔高度v1.0可编辑可修改44任务配置块任务配置块提供雷达扫描任务一般信息，主要包括PPI、RHI以及扇扫等，共256字节。详见表2-4。表2-4任务配置块序号FIELDNAME字段名称TYPE类别UNIT单位RANGE范围REMARKS描述01TaskName任务名称CHAR*32N/A不适用ASCII任务名称，如VCP2102TaskDescription任务描述CHAR*128N/A不适用ASCII03PolarizationType极化方式INTN/A不适用1～41–水平极化2–垂直极化07Frequency工作频率FLOATMHz兆赫～999,08BeamWidthHori水平波束宽度FLOATDegree度～09BeamWidthVert垂直波束宽度FLOATDegree度～10RDAVersionRDA版本号INTN/A不适用N/A雷达数据采集软件版本号11RadarType雷达类型SHORTN/A不适用N/A1–SA2–SB3–SC4–SAD33–CA34–CB35–CC36–CCJ37–CD12Reserved保留...
