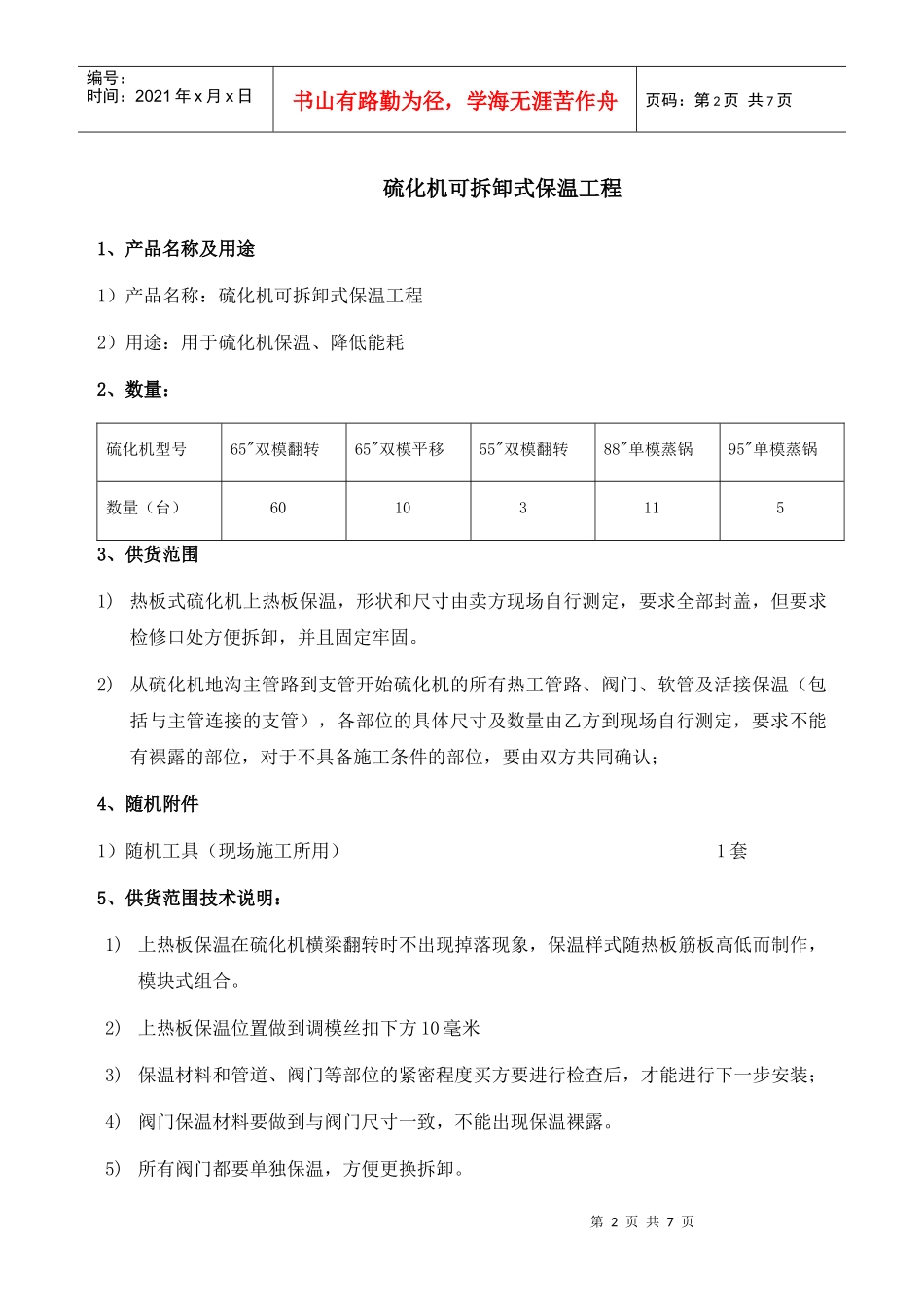

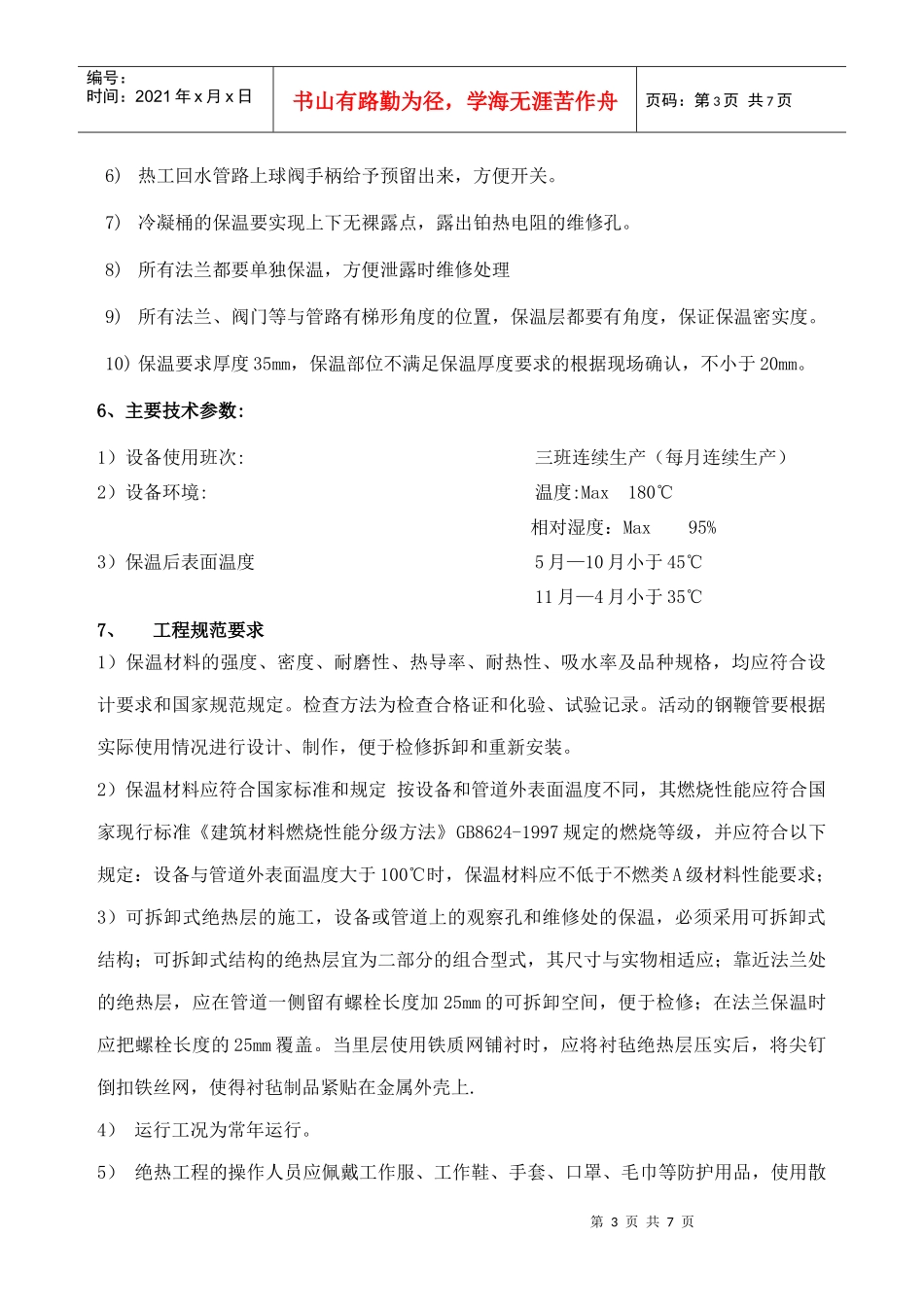

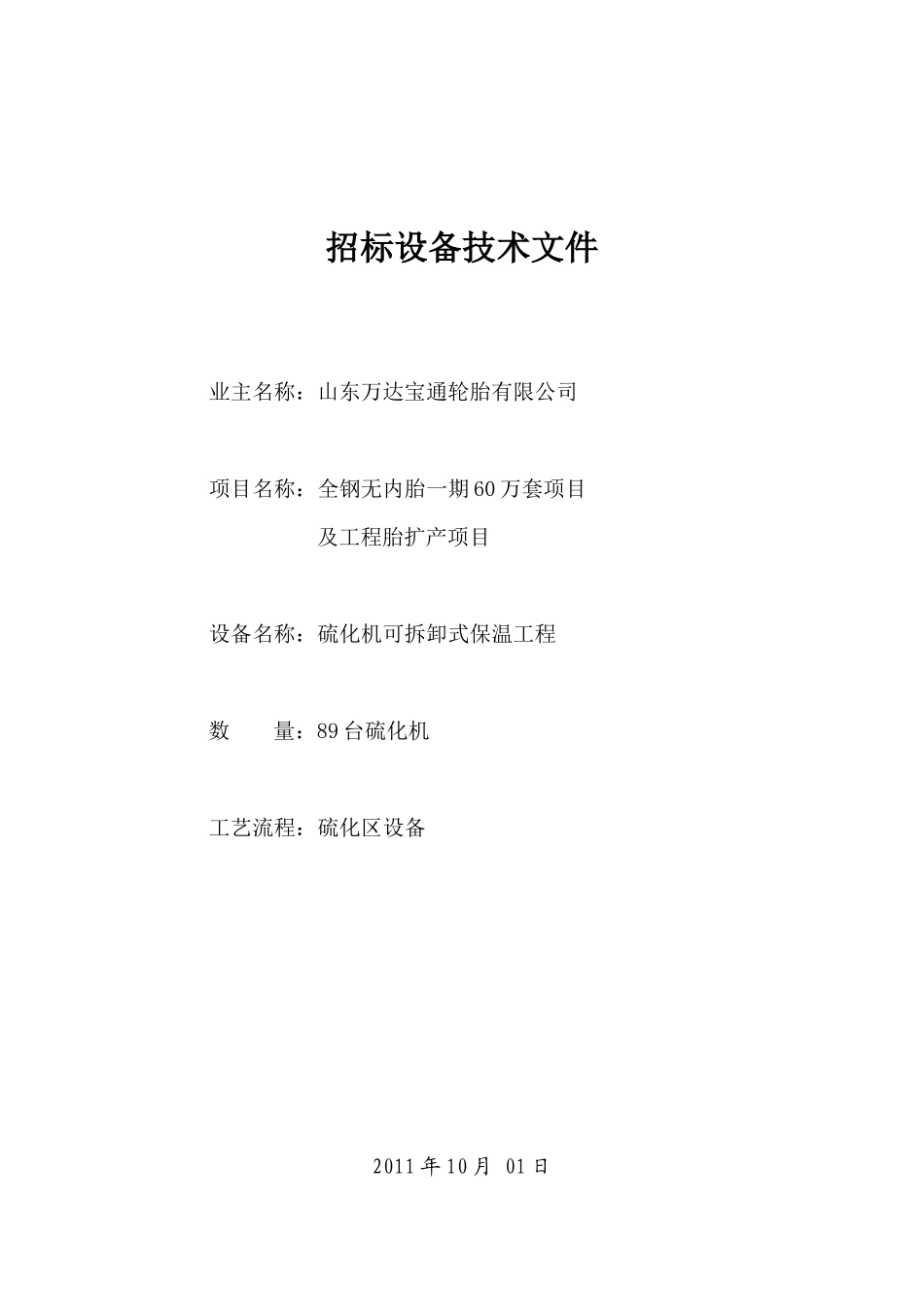

招标设备技术文件业主名称：山东万达宝通轮胎有限公司项目名称：全钢无内胎一期60万套项目及工程胎扩产项目设备名称：硫化机可拆卸式保温工程数量：89台硫化机工艺流程：硫化区设备2011年10月01日第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页硫化机可拆卸式保温工程1、产品名称及用途1）产品名称：硫化机可拆卸式保温工程2）用途：用于硫化机保温、降低能耗2、数量：硫化机型号65"双模翻转65"双模平移55"双模翻转88"单模蒸锅95"单模蒸锅数量（台）601031153、供货范围1)热板式硫化机上热板保温，形状和尺寸由卖方现场自行测定，要求全部封盖，但要求检修口处方便拆卸，并且固定牢固。2)从硫化机地沟主管路到支管开始硫化机的所有热工管路、阀门、软管及活接保温（包括与主管连接的支管），各部位的具体尺寸及数量由乙方到现场自行测定，要求不能有裸露的部位，对于不具备施工条件的部位，要由双方共同确认；4、随机附件1）随机工具（现场施工所用）1套5、供货范围技术说明：1)上热板保温在硫化机横梁翻转时不出现掉落现象，保温样式随热板筋板高低而制作，模块式组合。2)上热板保温位置做到调模丝扣下方10毫米3)保温材料和管道、阀门等部位的紧密程度买方要进行检查后，才能进行下一步安装；4)阀门保温材料要做到与阀门尺寸一致，不能出现保温裸露。5)所有阀门都要单独保温，方便更换拆卸。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页6)热工回水管路上球阀手柄给予预留出来，方便开关。7)冷凝桶的保温要实现上下无裸露点，露出铂热电阻的维修孔。8)所有法兰都要单独保温，方便泄露时维修处理9)所有法兰、阀门等与管路有梯形角度的位置，保温层都要有角度，保证保温密实度。10)保温要求厚度35mm，保温部位不满足保温厚度要求的根据现场确认，不小于20mm。6、主要技术参数:1）设备使用班次:三班连续生产（每月连续生产）2）设备环境:温度:Max180℃相对湿度：Max95%3）保温后表面温度5月—10月小于45℃11月—4月小于35℃7、工程规范要求1）保温材料的强度、密度、耐磨性、热导率、耐热性、吸水率及品种规格，均应符合设计要求和国家规范规定。检查方法为检查合格证和化验、试验记录。活动的钢鞭管要根据实际使用情况进行设计、制作，便于检修拆卸和重新安装。2）保温材料应符合国家标准和规定按设备和管道外表面温度不同，其燃烧性能应符合国家现行标准《建筑材料燃烧性能分级方法》GB8624-1997规定的燃烧等级，并应符合以下规定：设备与管道外表面温度大于100℃时，保温材料应不低于不燃类A级材料性能要求；3）可拆卸式绝热层的施工，设备或管道上的观察孔和维修处的保温，必须采用可拆卸式结构；可拆卸式结构的绝热层宜为二部分的组合型式，其尺寸与实物相适应；靠近法兰处的绝热层，应在管道一侧留有螺栓长度加25mm的可拆卸空间，便于检修；在法兰保温时应把螺栓长度的25mm覆盖。当里层使用铁质网铺衬时，应将衬毡绝热层压实后，将尖钉倒扣铁丝网，使得衬毡制品紧贴在金属外壳上.4）运行工况为常年运行。5）绝热工程的操作人员应佩戴工作服、工作鞋、手套、口罩、毛巾等防护用品，使用散第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页装的纤维类、粒状类绝热材料的操作人员，尚应佩戴风镜和防尘帽。6）施工完毕或告一段落时，应将工机具及施工场地清理干净，易燃、有毒物品应该移至规定场所。8、主要材料的选用要求：保温材料：玻璃纤维棉、耐温500℃以上，环保，对人体无刺激。防护层：外层采用硅橡胶涂层玻璃纤维布。耐水、耐高温、防腐、可擦拭，耐温300℃以上。内层采用硅橡胶涂层玻璃纤维布或不锈钢钩编网。耐水、耐高温、防腐、耐温300℃以上。保温套样式：采用子母扣及不锈钢挂钩（挂钩铆钉为铝制）。保温套便于拆卸，可重复使用。缝纫线：防火阻燃、耐高温300℃。9、交货日期：合同签订后40天内全钢无内胎1#地沟30台硫化机安装完毕。90天之内其余所有硫化机安装完毕（设备不具备安装条件除外）10、保温层颜色1）与前期样机颜色相...
