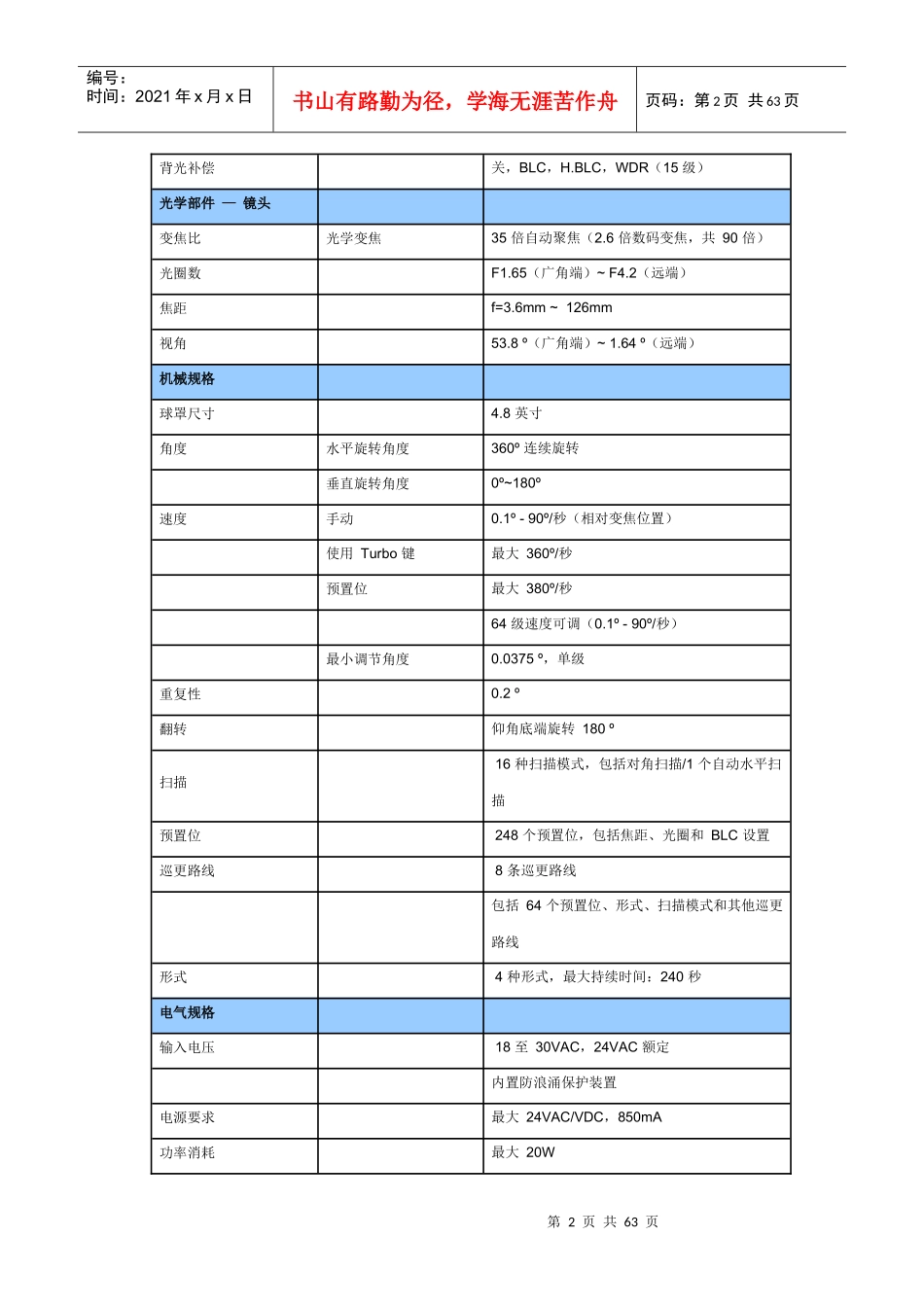

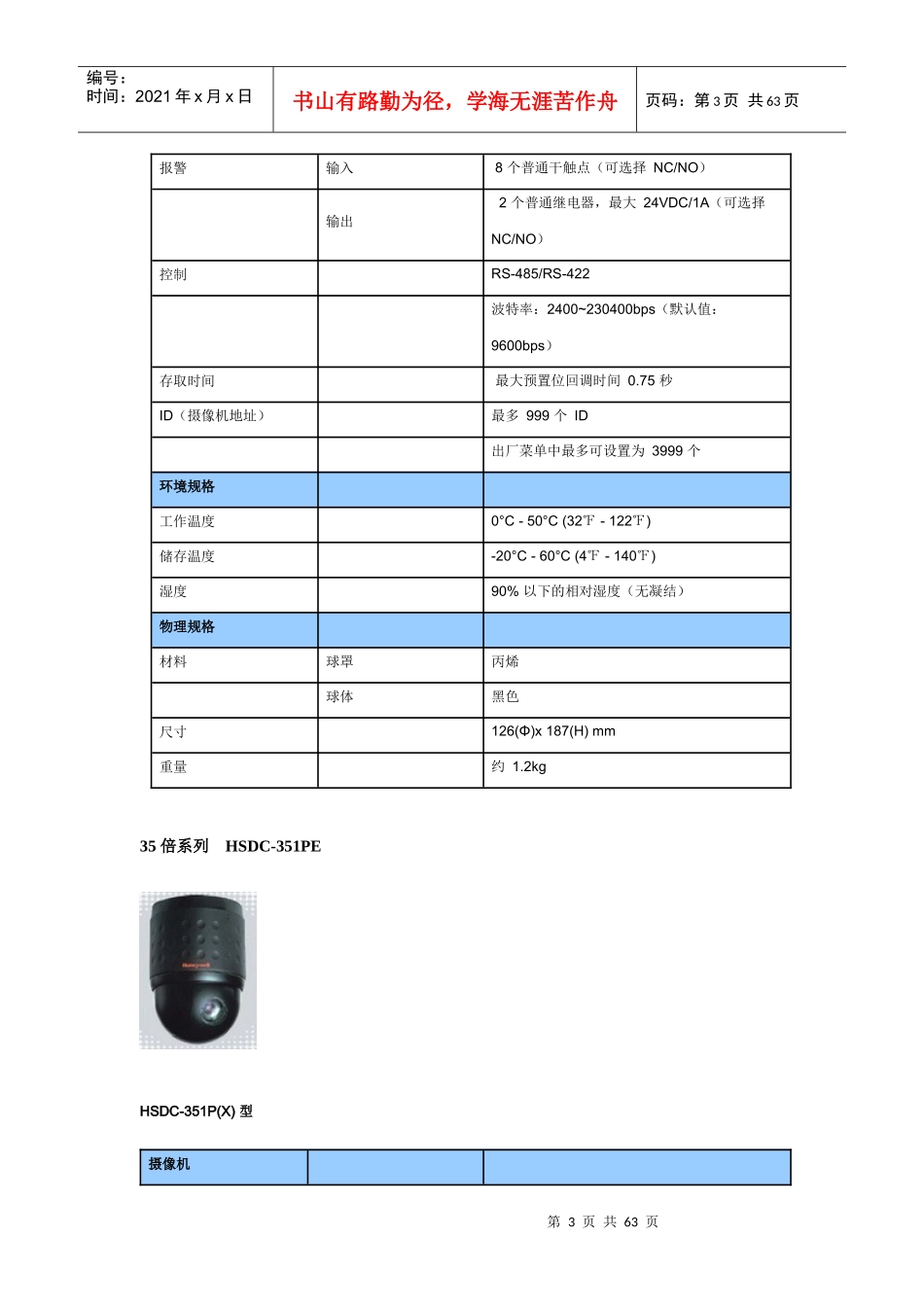

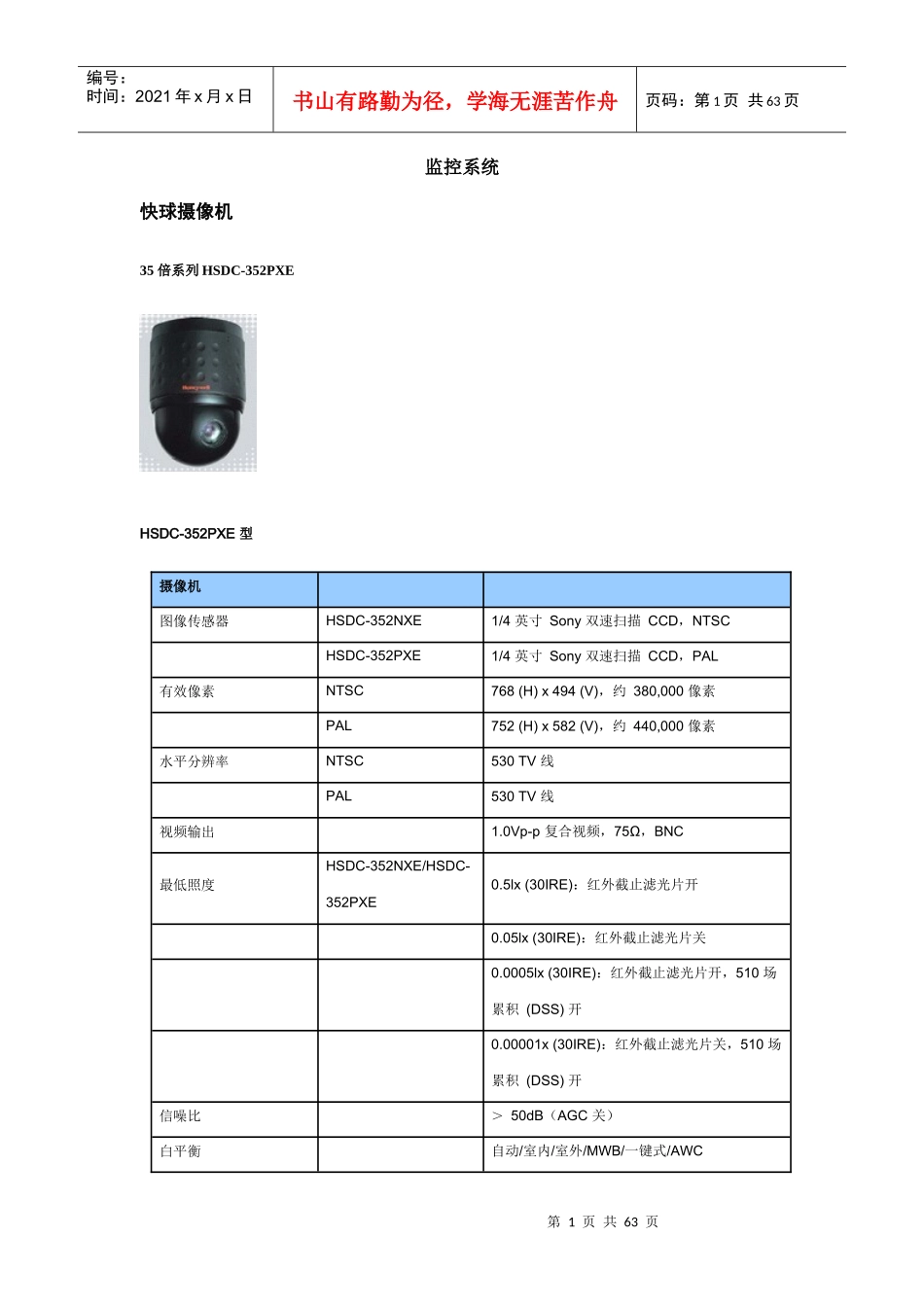

第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共63页监控系统快球摄像机35倍系列HSDC-352PXEHSDC-352PXE型摄像机图像传感器HSDC-352NXE1/4英寸Sony双速扫描CCD，NTSCHSDC-352PXE1/4英寸Sony双速扫描CCD，PAL有效像素NTSC768(H)x494(V)，约380,000像素PAL752(H)x582(V)，约440,000像素水平分辨率NTSC530TV线PAL530TV线视频输出1.0Vp-p复合视频，75Ω，BNC最低照度HSDC-352NXE/HSDC-352PXE0.5lx(30IRE)：红外截止滤光片开0.05lx(30IRE)：红外截止滤光片关0.0005lx(30IRE)：红外截止滤光片开，510场累积(DSS)开0.00001x(30IRE)：红外截止滤光片关，510场累积(DSS)开信噪比＞50dB（AGC关）白平衡自动/室内/室外/MWB/一键式/AWC第2页共63页第1页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共63页背光补偿关，BLC，H.BLC，WDR（15级）光学部件—镜头变焦比光学变焦35倍自动聚焦（2.6倍数码变焦，共90倍）光圈数F1.65（广角端）~F4.2（远端）焦距f=3.6mm~126mm视角53.8º（广角端）~1.64º（远端）机械规格球罩尺寸4.8英寸角度水平旋转角度360º连续旋转垂直旋转角度0º~180º速度手动0.1º-90º/秒（相对变焦位置）使用Turbo键最大360º/秒预置位最大380º/秒64级速度可调（0.1º-90º/秒）最小调节角度0.0375º，单级重复性0.2º翻转仰角底端旋转180º扫描16种扫描模式，包括对角扫描/1个自动水平扫描预置位248个预置位，包括焦距、光圈和BLC设置巡更路线8条巡更路线包括64个预置位、形式、扫描模式和其他巡更路线形式4种形式，最大持续时间：240秒电气规格输入电压18至30VAC，24VAC额定内置防浪涌保护装置电源要求最大24VAC/VDC，850mA功率消耗最大20W第3页共63页第2页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共63页报警输入8个普通干触点（可选择NC/NO）输出2个普通继电器，最大24VDC/1A（可选择NC/NO）控制RS-485/RS-422波特率：2400~230400bps（默认值：9600bps）存取时间最大预置位回调时间0.75秒ID（摄像机地址）最多999个ID出厂菜单中最多可设置为3999个环境规格工作温度0°C-50°C(32℉-122℉)储存温度-20°C-60°C(4℉-140℉)湿度90%以下的相对湿度（无凝结）物理规格材料球罩丙烯球体黑色尺寸126(Φ)x187(H)mm重量约1.2kg35倍系列HSDC-351PEHSDC-351P(X)型摄像机第4页共63页第3页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共63页图像传感器HSDC-351PE1/4英寸Sony超级HAD彩色CCDHSDC-351PXE1/4英寸SonyExview彩色CCD有效像素NTSC768(H)x494(V)，约380,000像素PAL752(H)x582(V)，约440,000像素水平分辨率NTSC/PAL480/470TV线视频输出1.0Vp-p复合视频，75Ω，BNC最低照度HSDC-351PE1.0lx；红外截止滤光片开0.1lx；红外截止滤光片关0.001lx；红外截止滤光片关，256场累积开0.0001lx；红外截止滤光片关,256场累积开HSDC-351PXE0.8lx；红外截止滤光片开0.05lx；红外截止滤光片关0.0008lx；红外截止滤光片关,256场累积开0.00005lx；红外截止滤光片关,256场累积开信噪比＞50dB/49dB白平衡自动/室内/室外/MWB/一键式/AWC背光补偿关，开，自动，BMB（7级）光学部件—镜头变焦比光学变焦35倍自动聚焦（12倍数码变焦，共420倍）光圈数F1.65（广角端）~F4.2（远端）焦距f=3.6mm~126mm视角53.8º（广角端）~1.64º（远端）机械规格球罩尺寸4.8英寸角度水平旋转角度360º连续旋转垂直旋转角度0º~180º速度手动0.1º~90º/秒（相对变焦位置）使用Turbo键最大360º/秒预置位最大380º/秒第5页共63页第4页共63页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共63页64级速度可调（0.1º-90º/秒）最小调节角度0.0375º，单级重复性0.2º翻转仰角底端旋转180º扫描16种扫描模式，包括对角扫描/1个自动水平扫描预置位248个预置位，包括焦距、光圈和BLC设置巡更路线8条巡更路线包括64个预置位、形式、扫描模式和其他巡更路线形式4种形式，最长持续时间：240秒电气规格输入电压18至30VAC，24VAC额定内置防浪涌保护装置电源要求最大24VAC/VD...
