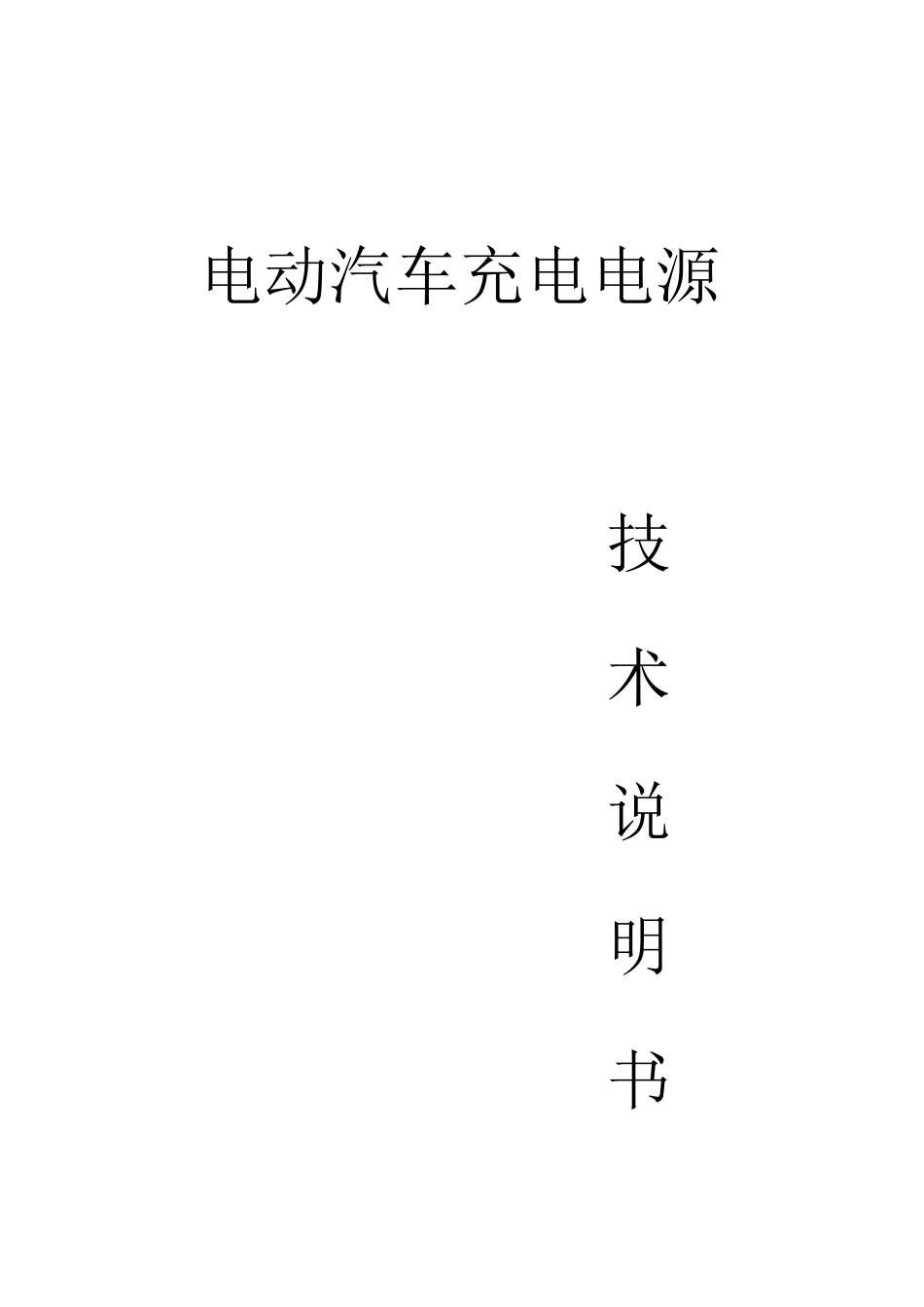

电动汽车充电电源说明书VIP免费

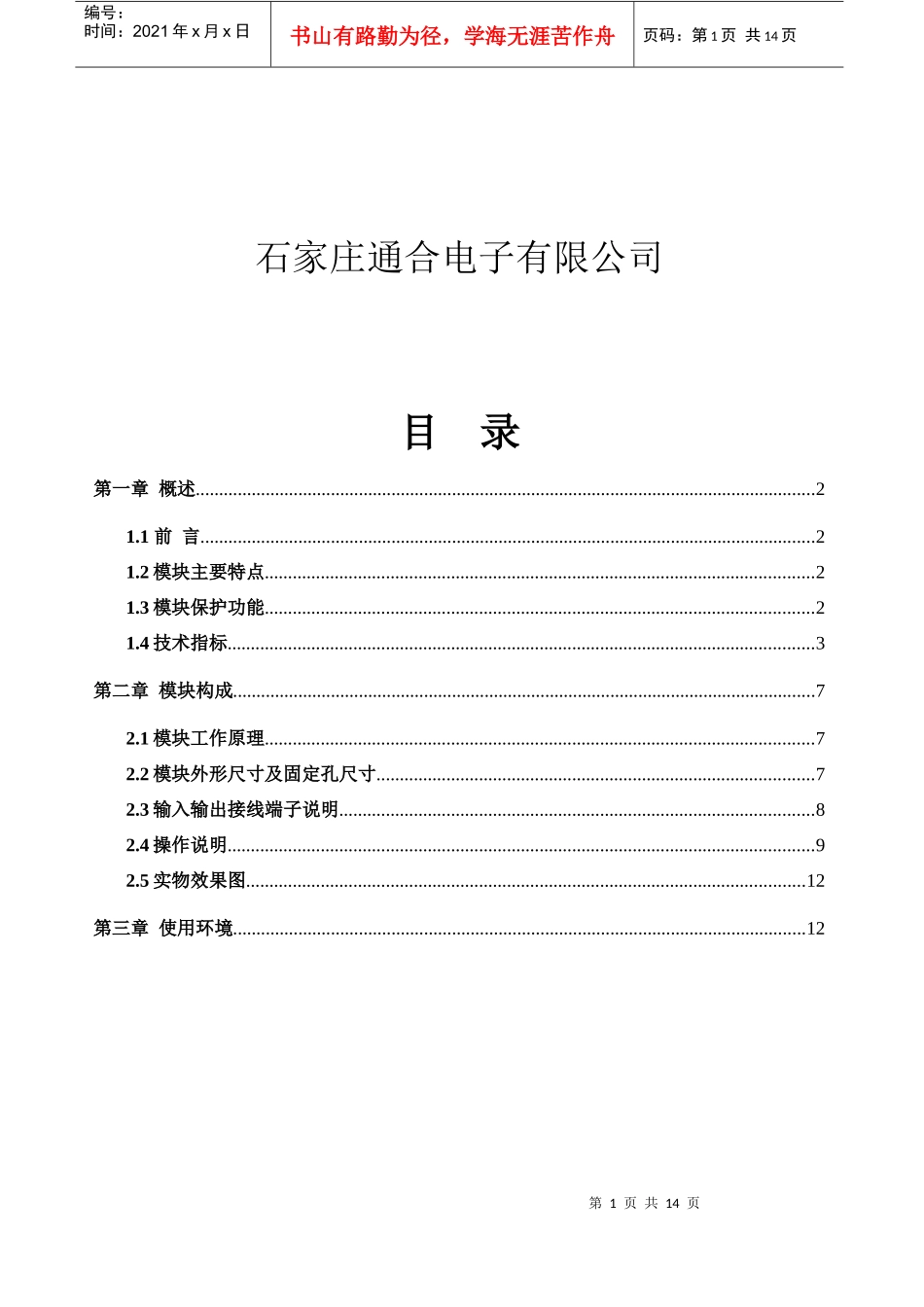

电动汽车充电电源技术说明书第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页石家庄通合电子有限公司目录第一章概述.....................................................................................................................................21.1前言....................................................................................................................................21.2模块主要特点......................................................................................................................21.3模块保护功能......................................................................................................................21.4技术指标..............................................................................................................................3第二章模块构成.............................................................................................................................72.1模块工作原理......................................................................................................................72.2模块外形尺寸及固定孔尺寸..............................................................................................72.3输入输出接线端子说明......................................................................................................82.4操作说明..............................................................................................................................92.5实物效果图........................................................................................................................12第三章使用环境...........................................................................................................................12第2页共14页第1页共14页负载增大V输出短路I编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页第一章概述1.1前言我公司研制开发的TH系列电源模块，采用世界领先的“谐振电压型双环控制的谐振开关电源技术”，具有体积小、重量轻、效率高、高可靠等优点。1.2模块主要特点可适用于三相四线制输入方式。采用功率因数校正技术，对电网污染小。采用自主均流技术，可实现多台电源冗余并联，扩大输出功率。自带风机，强制风冷。具有过温关机功能。具有电池防反接功能。1.3模块保护功能􀁺输出过压保护：输出电压过高对用电设备会造成灾难性事故，为杜绝此类情况发生，我公司的高频模块内有过压保护电路，出现过压后模块自动锁死，相应模块故障指示灯亮，故障模块自动退出工作而不影响整个系统正常运行。􀁺输出限流保护：每个模块的输出功率受到限制，输出电流不能无限增大，因此每个模块输出电流最大限制为额定输出电流，如果超负荷，模块自动调低输出电压以保护模块。􀁺短路保护：本模块采用回缩下垂限流方式，模块输出特性如图1-1，输出短路时模块在瞬间把输出电压拉低到零，限制短路电流在额定输出电流的15％以下，此时模块输出功率很小（几十瓦），以达到保护模块和用电设备的目的。模块可长期工作在短路状态，不会损坏，排除故障后模块可自动恢复工作。第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页􀁺模块并联保护：每个模块内部均有并联保护电路，绝对保证故障模块自动退出系统，而不影响其它正常模块工作。模块并机输出示意图如图1-2所示。􀁺过流保护：过流保护主要保护大功率变流器件，在变流的每一个周期，如果通过电流超过器件承受电流，关闭功率器件，达到保护功率器件的目的。􀁺输出欠压保护：输出电压过低模块自动告警。􀁺过温保护：过温保护主要是保护大功率变流器件，这些器件的结温和电流过载...
