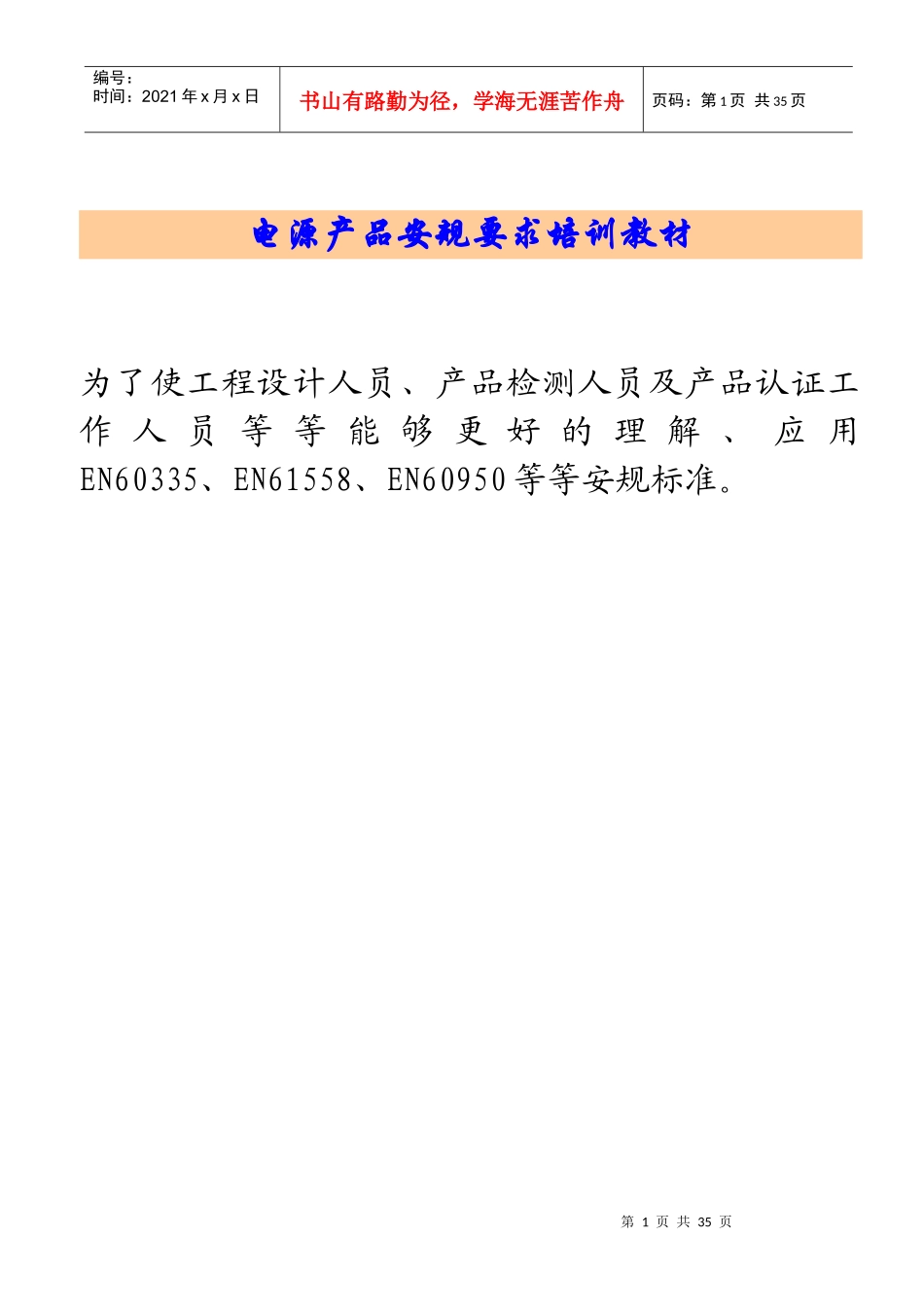

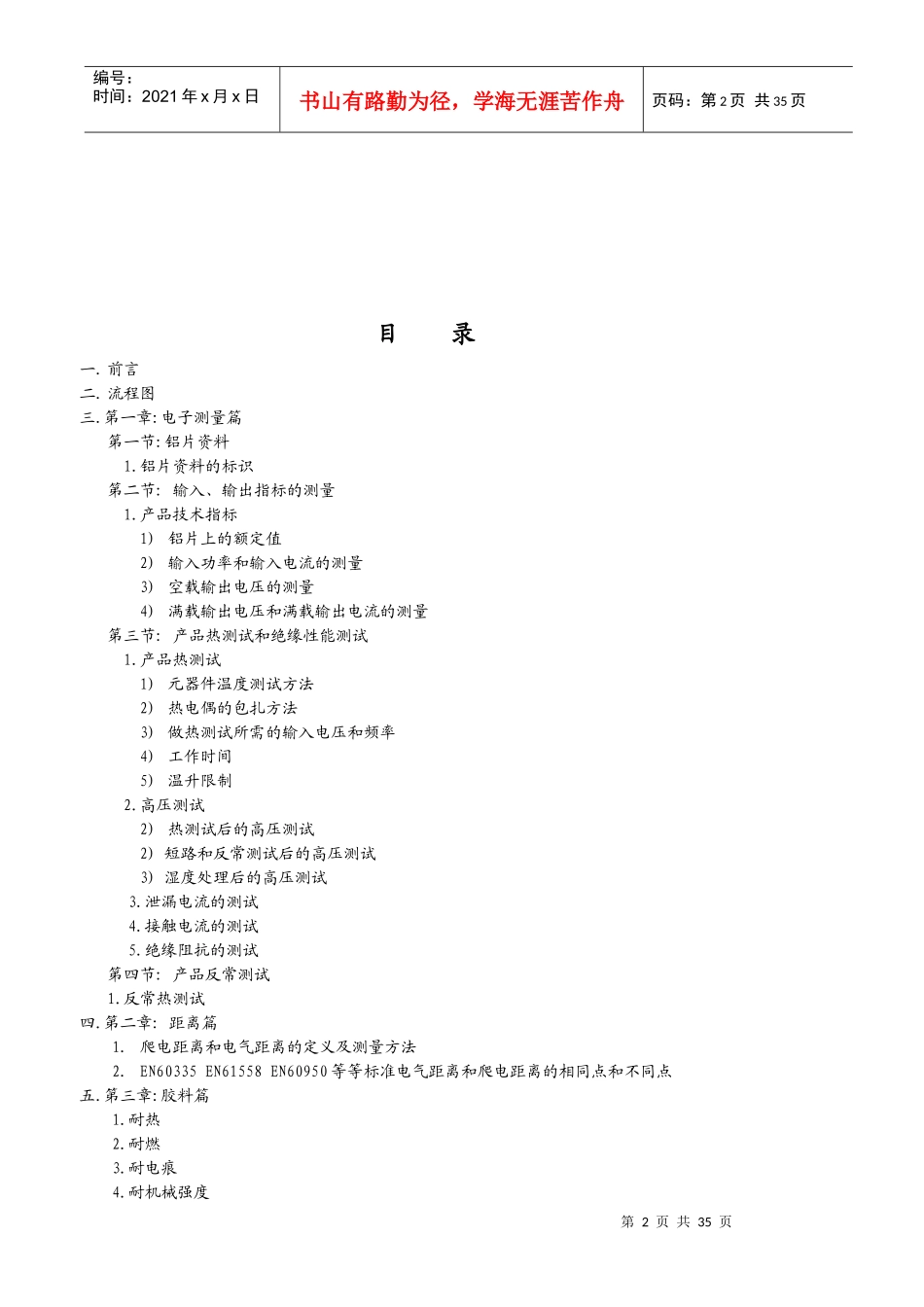

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页电源产品安规要求培训教材为了使工程设计人员、产品检测人员及产品认证工作人员等等能够更好的理解、应用EN60335、EN61558、EN60950等等安规标准。第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页目录一.前言二.流程图三.第一章:电子测量篇第一节:铝片资料1.铝片资料的标识第二节:输入、输出指标的测量1.产品技术指标1)铝片上的额定值2)输入功率和输入电流的测量3)空载输出电压的测量4)满载输出电压和满载输出电流的测量第三节:产品热测试和绝缘性能测试1.产品热测试1)元器件温度测试方法2)热电偶的包扎方法3)做热测试所需的输入电压和频率4)工作时间5)温升限制2.高压测试2)热测试后的高压测试2)短路和反常测试后的高压测试3)湿度处理后的高压测试3.泄漏电流的测试4.接触电流的测试5.绝缘阻抗的测试第四节:产品反常测试1.反常热测试四.第二章:距离篇1.爬电距离和电气距离的定义及测量方法2.EN60335EN61558EN60950等等标准电气距离和爬电距离的相同点和不同点五.第三章:胶料篇1.耐热2.耐燃3.耐电痕4.耐机械强度第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页5.各种标准对材料的要求6.常用胶料表六.第四章:插头尺寸篇1.U型插头尺寸测量2.UK型插头尺寸测量3.SAA型插头尺寸测量4.AF型插头尺寸测量5.JF型插头尺寸测量6.韩国插头尺寸测量产品测量简易流程图力矩检测技术指标检测温度检测高压、漏电流、绝缘阻抗检测反常检测材料检测（耐热、耐燃、耐电痕、）结构核查停止检测，通知工程师合格合格合格合格合格工程师不合格不合格第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页第一章：电子测试篇第一节:铝片资料1．根据标准的不同,铝片上的标明的资料也不同,通常在铝片上必须标明的标识有:标准EN60335EN61558EN60950标明内容1.额定电压或额定电压范围(V)同EN60335同EN603352.额定输入频率或电源性质符号(Hz/AC)同EN60335同EN603353.额定输入功率或输入电流(W/mA)没有要求额定输入电流4.制造商或责任承销商的名字、商标同EN60335同EN603355.产品型号、规格同EN60335同EN603356.II类结构的符号，仅在II产品上标明同EN60335同EN603357.按其防水等级的IP代码,标明防水等级;IPX0不需要标出同EN60335同EN603358.在室内使用同EN60335在办公室使用9.产品认证和火牛性质的表示的标识,如GS,UL,SE4等标识同EN60335同EN6033510．充电器的产品，应在铝片上标明电池类型，电池容量，特别是铅酸电池的充电器，应在铝片上标明：产品在给电池充电时，电池应放在通风的地方没有要求没有要求第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页第二节：输入、输出指标的测量1.测试产品技术指标:1)铝片上的额定值:根据铝片上标明的额定输入、输出指标，测试产品的输出数据。2)输入功率和输入电流的测量一般产品要工作都是在额定的条件下进行的，产品才能正常的工作。否则，产品就会损坏。标准EN60335EN61558EN60950测试方法输入额定的电压和频率,根据图1的线路对产品器具施加额定输出负载,测量输入的电流或输入功率,此功率为有功功率没有要求输入额定的电压和频率下,输出端施加额定的负载,测量输入的电流判断见附表1和附表2没有要求不超过额定电流+10%为合格附表1功率限值器具类型额定输入功率W偏差所有器具≤25+20%电热器具和联合器具>25∽200±10%>200+5%或20W（选较大的值）-10%电动器具>25∽300+20%第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页>300+15%或60W（选较大的值）附表2电流限值器具类型额定输入电流mA偏差所有器具≤0.2+20%电热器具和联合器具>0.2∽1.0±10%>1.0+5%或0.10A（选较大的值）-10%电动器具>0.2∽1.5+20%>1.5+15%或0.3A（选较大的值）3)空载输出电压的测量标准EN60335EN61558EN60950测试方法在正常工作条件下，如果易触及部件为下述情况...
