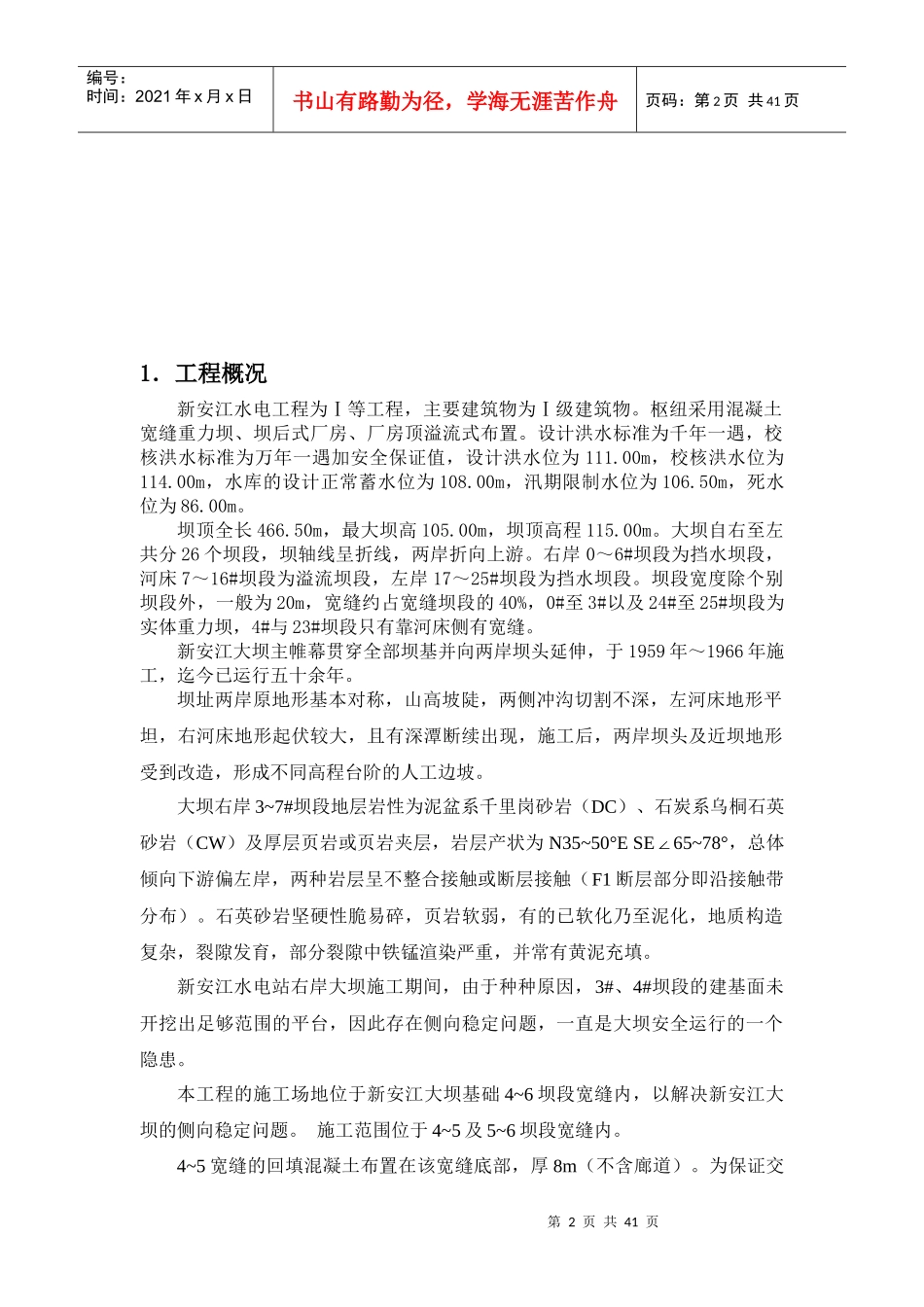

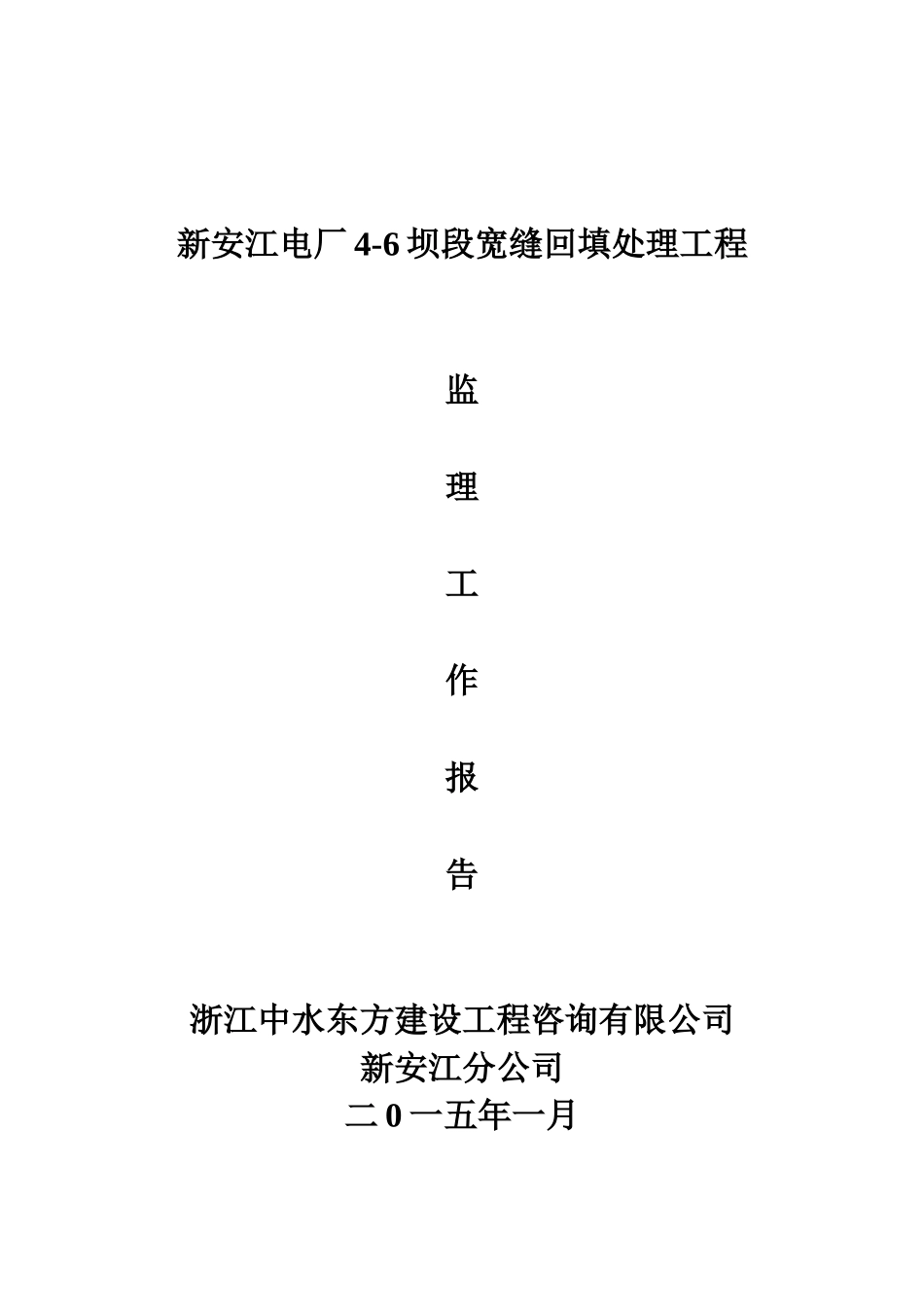

新安江电厂4-6坝段宽缝回填处理工程监理工作报告浙江中水东方建设工程咨询有限公司新安江分公司二0一五年一月第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共41页目录1、工程概况2、监理规划2-1：组织机构及人员2-2：监理制度2-3：监理依据2-4：监理工作内容2-5：检测采用的方法和主要设备3、监理过程3-1：质量控制3-2：进度控制3-3：投资控制3-4：安全管理4、经验与建议5、监理效果第2页共41页第1页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共41页1．工程概况新安江水电工程为Ⅰ等工程，主要建筑物为Ⅰ级建筑物。枢纽采用混凝土宽缝重力坝、坝后式厂房、厂房顶溢流式布置。设计洪水标准为千年一遇，校核洪水标准为万年一遇加安全保证值，设计洪水位为111.00m，校核洪水位为114.00m，水库的设计正常蓄水位为108.00m，汛期限制水位为106.50m，死水位为86.00m。坝顶全长466.50m，最大坝高105.00m，坝顶高程115.00m。大坝自右至左共分26个坝段，坝轴线呈折线，两岸折向上游。右岸0～6#坝段为挡水坝段，河床7～16#坝段为溢流坝段，左岸17～25#坝段为挡水坝段。坝段宽度除个别坝段外，一般为20m，宽缝约占宽缝坝段的40%，0#至3#以及24#至25#坝段为实体重力坝，4#与23#坝段只有靠河床侧有宽缝。新安江大坝主帷幕贯穿全部坝基并向两岸坝头延伸，于1959年～1966年施工，迄今已运行五十余年。坝址两岸原地形基本对称，山高坡陡，两侧冲沟切割不深，左河床地形平坦，右河床地形起伏较大，且有深潭断续出现，施工后，两岸坝头及近坝地形受到改造，形成不同高程台阶的人工边坡。大坝右岸3~7#坝段地层岩性为泥盆系千里岗砂岩（DC）、石炭系乌桐石英砂岩（CW）及厚层页岩或页岩夹层，岩层产状为N35~50°ESE65~78°∠，总体倾向下游偏左岸，两种岩层呈不整合接触或断层接触（F1断层部分即沿接触带分布）。石英砂岩坚硬性脆易碎，页岩软弱，有的已软化乃至泥化，地质构造复杂，裂隙发育，部分裂隙中铁锰渲染严重，并常有黄泥充填。新安江水电站右岸大坝施工期间，由于种种原因，3#、4#坝段的建基面未开挖出足够范围的平台，因此存在侧向稳定问题，一直是大坝安全运行的一个隐患。本工程的施工场地位于新安江大坝基础4~6坝段宽缝内，以解决新安江大坝的侧向稳定问题。施工范围位于4~5及5~6坝段宽缝内。4~5宽缝的回填混凝土布置在该宽缝底部，厚8m（不含廊道）。为保证交第3页共41页第2页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共41页通及运行要求，在底部预留了一个交通廊道，并在廊道顶部设置了受力钢筋。为保证回填混凝土与原坝体混凝土之间结合良好，在回填区域的侧壁设置了插筋。5~6宽缝的回填混凝土同样布置在该宽缝底部，厚5m。在回填区域的侧壁也设置了插筋。回填完毕后，在回填混凝土的顶部布置了2排基础排水孔、间距2m、深入基岩20。图宽缝回填典型断面图2．监理规划2.1组织机构及人员监理部实行总监理工程师负责制，总监理工程师代表监理部全面履行工程第4页共41页第3页共41页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共41页建设监理合同中确定的全部责任和义务。根据本工程的规模和特点，为确保工程进度、质量和投资目标的实现，监理部设总监理工程师1人，监理工程师1人，监理员1人。2.2监理制度在监理工作实施过程中，依据国家关于工程建设管理的有关规定及本工程的特征，监理部制订了有关工程“三控制、三管理、一协调”等各项控制制度以及一系列的监理组织内部制度。通过监理制度的制订，使监理工作更具规范化、程序化，同时明确了监理人员的职责与分工，强调了各专业之间的分工合作，监理部主要制度如下：⑴施工图会审及设计交底制度。⑵施工组织设计审核制度。⑶开工申请制度。⑷原材料、半成品检验制度。⑸重要隐蔽工程、单元（分项）工程、分部工程质量验收评定制度。⑹单位工程中间验收制度。⑺设计变更处理制度。⑻技术协调会及工地会议记录签发制度。⑼工程计量支付签证制度。⑽工程索赔签审制度。⑾工地会议制度。⑿对外行文审批制度。⒀监理...
