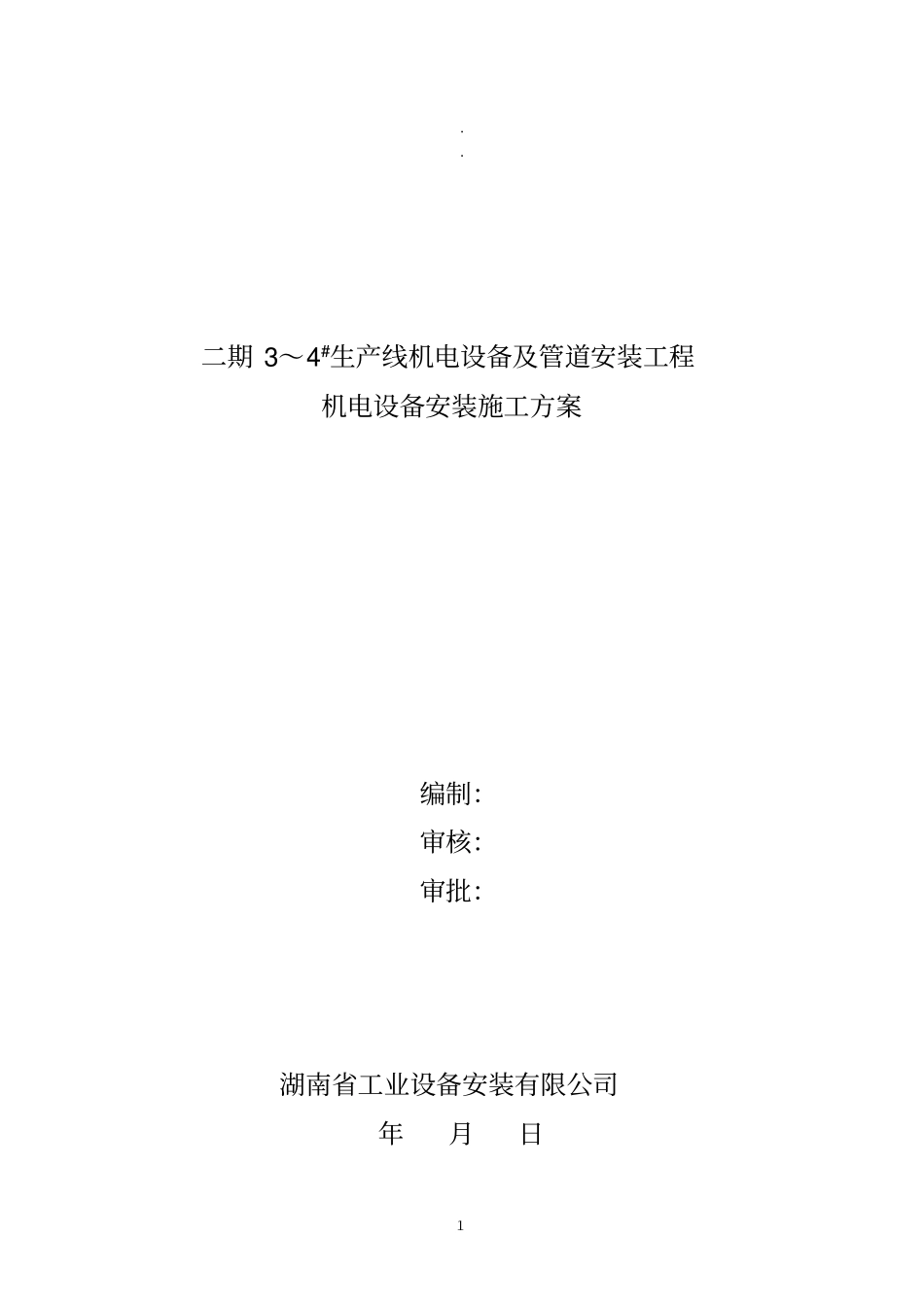

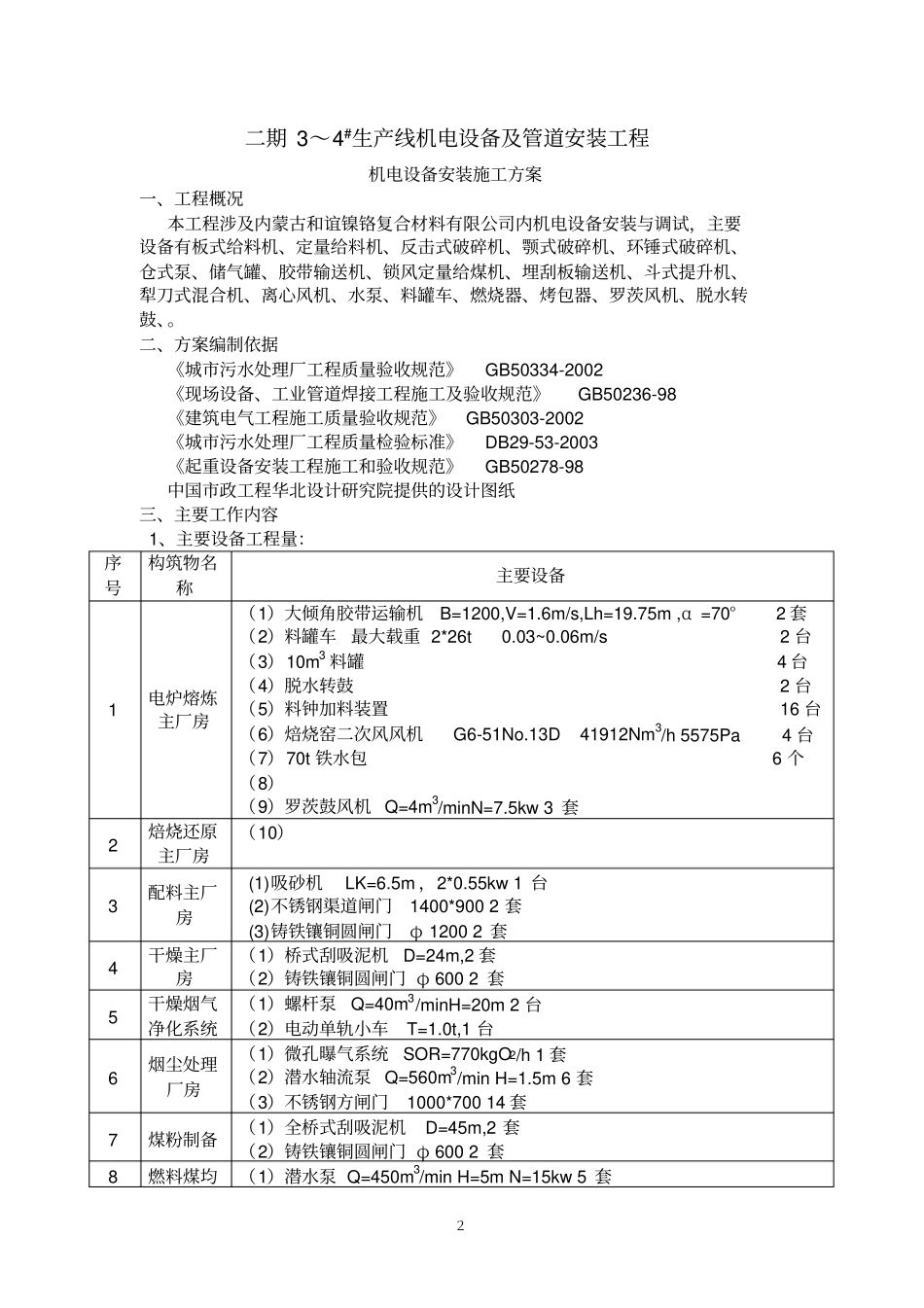

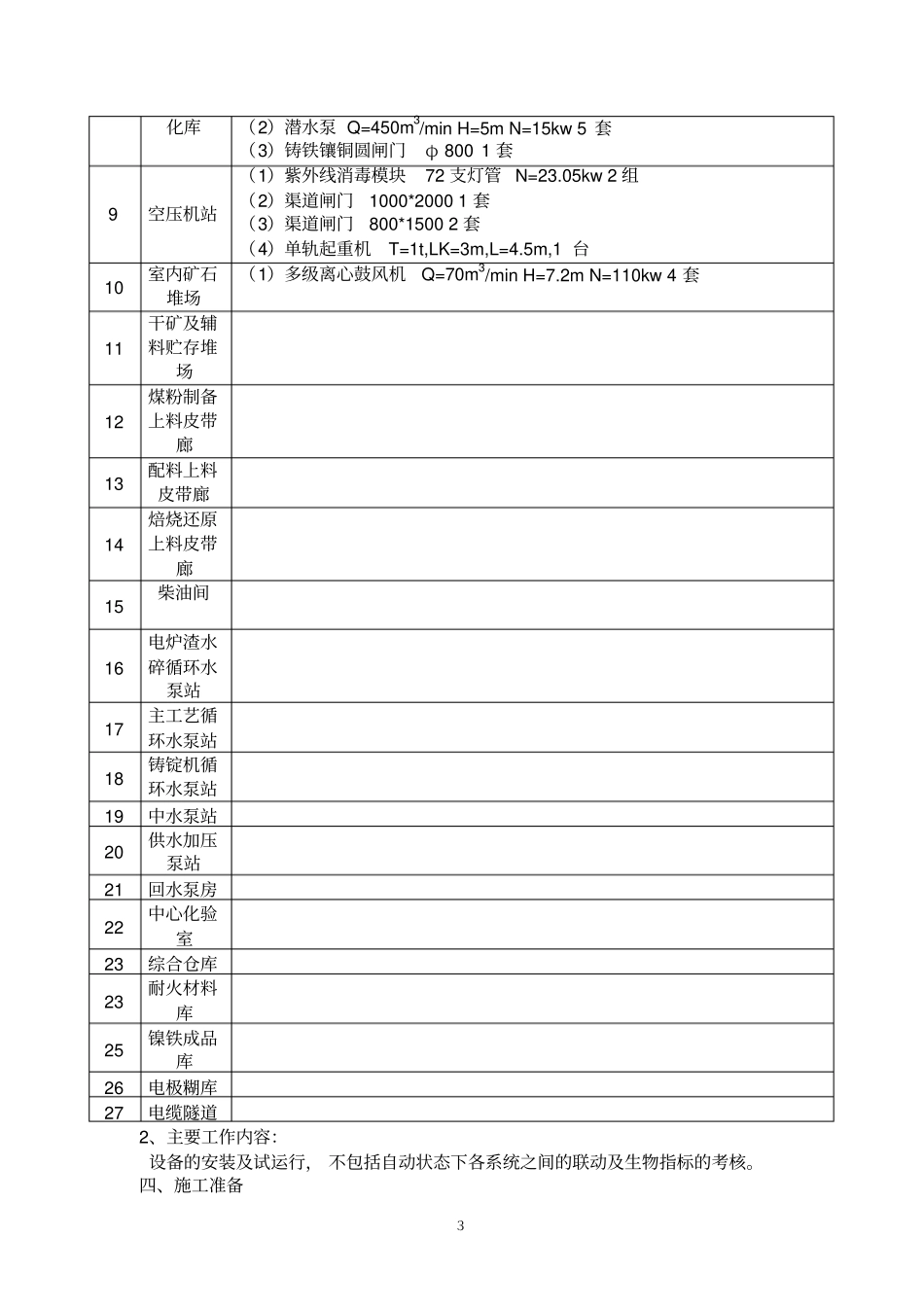

１..二期3～4#生产线机电设备及管道安装工程机电设备安装施工方案编制：审核：审批：湖南省工业设备安装有限公司年月日２二期3～4#生产线机电设备及管道安装工程机电设备安装施工方案一、工程概况本工程涉及内蒙古和谊镍铬复合材料有限公司内机电设备安装与调试，主要设备有板式给料机、定量给料机、反击式破碎机、颚式破碎机、环锤式破碎机、仓式泵、储气罐、胶带输送机、锁风定量给煤机、埋刮板输送机、斗式提升机、犁刀式混合机、离心风机、水泵、料罐车、燃烧器、烤包器、罗茨风机、脱水转鼓、。二、方案编制依据《城市污水处理厂工程质量验收规范》GB50334-2002《现场设备、工业管道焊接工程施工及验收规范》GB50236-98《建筑电气工程施工质量验收规范》GB50303-2002《城市污水处理厂工程质量检验标准》DB29-53-2003《起重设备安装工程施工和验收规范》GB50278-98中国市政工程华北设计研究院提供的设计图纸三、主要工作内容1、主要设备工程量：序号构筑物名称主要设备1电炉熔炼主厂房（1）大倾角胶带运输机B=1200,V=1.6m/s,Lh=19.75m,α=70°2套（2）料罐车最大载重2*26t0.03~0.06m/s2台（3）10m3料罐4台（4）脱水转鼓2台（5）料钟加料装置16台（6）焙烧窑二次风风机G6-51No.13D41912Nm3/h5575Pa4台（7）70t铁水包6个（8）（9）罗茨鼓风机Q=4m3/minN=7.5kw3套2焙烧还原主厂房（10）3配料主厂房(1)吸砂机LK=6.5m，2*0.55kw1台(2)不锈钢渠道闸门1400*9002套(3)铸铁镶铜圆闸门φ12002套4干燥主厂房（1）桥式刮吸泥机D=24m,2套（2）铸铁镶铜圆闸门φ6002套5干燥烟气净化系统（1）螺杆泵Q=40m3/minH=20m2台（2）电动单轨小车T=1.0t,1台6烟尘处理厂房（1）微孔曝气系统SOR=770kgO2/h1套（2）潜水轴流泵Q=560m3/minH=1.5m6套（3）不锈钢方闸门1000*70014套7煤粉制备（1）全桥式刮吸泥机D=45m,2套（2）铸铁镶铜圆闸门φ6002套8燃料煤均（1）潜水泵Q=450m3/minH=5mN=15kw5套３化库（2）潜水泵Q=450m3/minH=5mN=15kw5套（3）铸铁镶铜圆闸门φ8001套9空压机站（1）紫外线消毒模块72支灯管N=23.05kw2组（2）渠道闸门1000*20001套（3）渠道闸门800*15002套（4）单轨起重机T=1t,LK=3m,L=4.5m,1台10室内矿石堆场（1）多级离心鼓风机Q=70m3/minH=7.2mN=110kw4套11干矿及辅料贮存堆场12煤粉制备上料皮带廊13配料上料皮带廊14焙烧还原上料皮带廊15柴油间16电炉渣水碎循环水泵站17主工艺循环水泵站18铸锭机循环水泵站19中水泵站20供水加压泵站21回水泵房22中心化验室23综合仓库23耐火材料库25镍铁成品库26电极糊库27电缆隧道2、主要工作内容：设备的安装及试运行，不包括自动状态下各系统之间的联动及生物指标的考核。四、施工准备４设备安装前组织有关施工技术管理人员熟悉设计施工图纸、技术规范、生产厂家的安装技术资料和产品说明书、装配图。邀请设计单位和有关管理单位到施工现场进行设计交底，充分领会设计意图和全部技术要求，对重点安装工程事先制定相应的符合现行有关安全技术标准和产品技术文件规定的安全技术措施及安装方案。设备安装前组织有关施工技术管理人员进行现场勘查，配合土建施工人员完成预埋件的预埋工作，和测其位置标高。五、主要机械设备安装方案（一）、现场开箱、清点和设备交接设备运至现场后，根据设备装箱单逐箱及时进行数量清点，检查设备外观质量，依据施工图纸核对设备型号与具体尺寸，检查产品出厂合格证及性能检测报告，核对随厂设备附件及相关附带文件。（二）材料和设备的搬运、贮存及保管按照生产厂商的书面说明规定搬运和贮存设备及其零、部件和专用工具，防止设备损伤和损坏。在安装前，制造厂家为防止部件损坏而包装的防护粘贴，不得提前撕掉。清除设备基础表面和地脚螺栓孔中的油污、泥土、碎石、积水，并找出预埋钢板的顶面。对于进行二次混凝土浇注的接触面按设计和规范要求进行凿毛。（三）具体设备安装方法1、格栅除污机的安装设备运至现场后，检查栅体的固定吊耳，应符合设计要求并满足安装固定要求，由吊车配合将设备吊至构筑物内指定位置，设备与预埋件应可靠连接，保证设备定位准确，安装角度符合设计文件要求，机架连接安装牢固其安装角（格...
