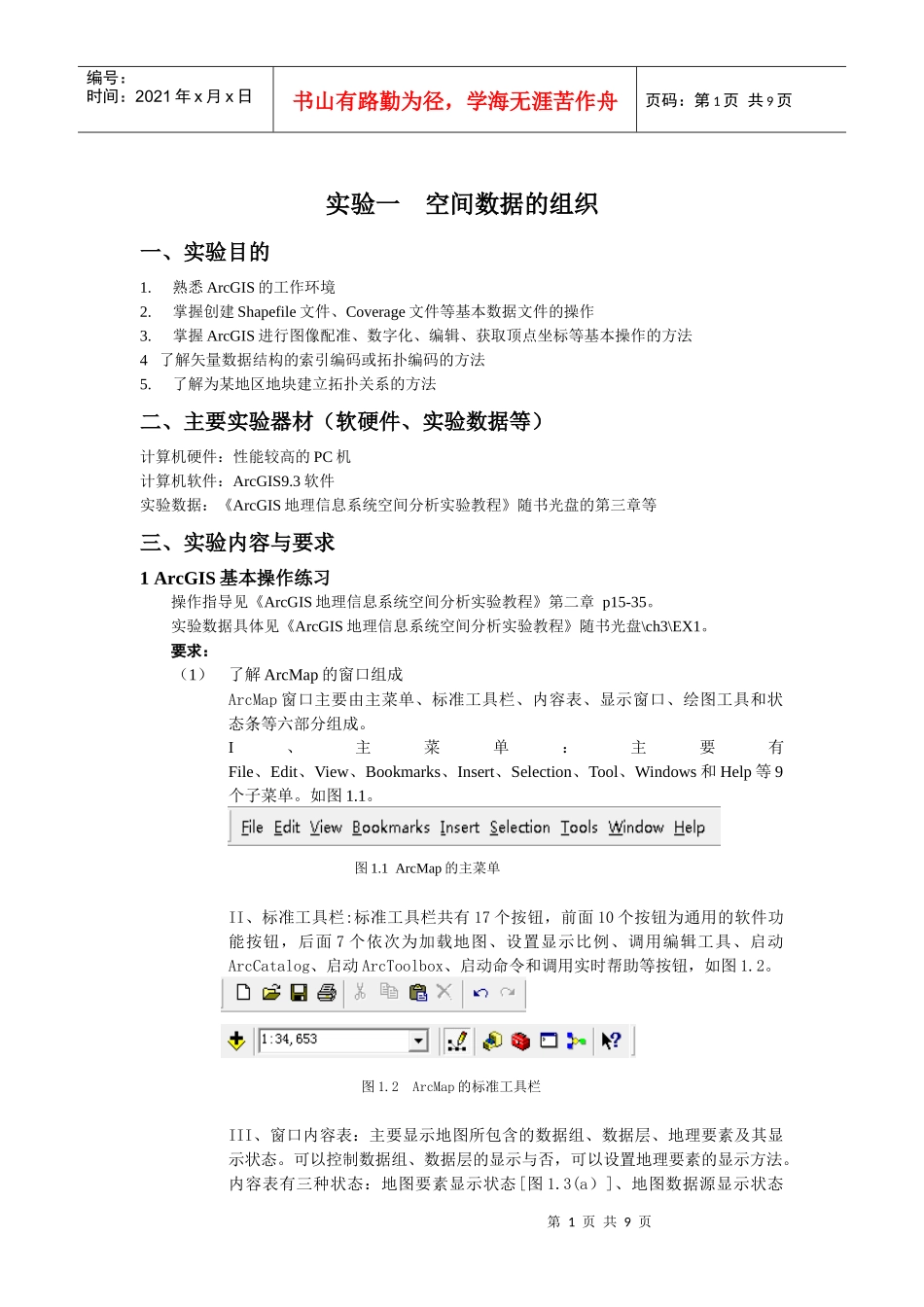

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页实验一空间数据的组织一、实验目的1.熟悉ArcGIS的工作环境2.掌握创建Shapefile文件、Coverage文件等基本数据文件的操作3.掌握ArcGIS进行图像配准、数字化、编辑、获取顶点坐标等基本操作的方法4了解矢量数据结构的索引编码或拓扑编码的方法5.了解为某地区地块建立拓扑关系的方法二、主要实验器材（软硬件、实验数据等）计算机硬件：性能较高的PC机计算机软件：ArcGIS9.3软件实验数据：《ArcGIS地理信息系统空间分析实验教程》随书光盘的第三章等三、实验内容与要求1ArcGIS基本操作练习操作指导见《ArcGIS地理信息系统空间分析实验教程》第二章p15-35。实验数据具体见《ArcGIS地理信息系统空间分析实验教程》随书光盘\ch3\EX1。要求：（1）了解ArcMap的窗口组成ArcMap窗口主要由主菜单、标准工具栏、内容表、显示窗口、绘图工具和状态条等六部分组成。I、主菜单：主要有File、Edit、View、Bookmarks、Insert、Selection、Tool、Windows和Help等9个子菜单。如图1.1。图1.1ArcMap的主菜单II、标准工具栏:标准工具栏共有17个按钮，前面10个按钮为通用的软件功能按钮，后面7个依次为加载地图、设置显示比例、调用编辑工具、启动ArcCatalog、启动ArcToolbox、启动命令和调用实时帮助等按钮，如图1.2。图1.2ArcMap的标准工具栏III、窗口内容表：主要显示地图所包含的数据组、数据层、地理要素及其显示状态。可以控制数据组、数据层的显示与否，可以设置地理要素的显示方法。内容表有三种状态：地图要素显示状态[图1.3(a）]、地图数据源显示状态第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页[图1.3(b）]、数据选择状态[图1.3(c）]。（a）要素显示（b）数据显示（c）选择显示图1.3内容显示表IV、地图显示窗口：显示地图所包括的所有地理要素。它共有两种显示状态：数据视图和版面视图,见图1.4。数据视图可以对数据进行查询、检索、编辑分析等操作，但不包括地图辅助要素，版面视图中，图名、图例、比例尺、指北针等地图辅助要素可加载其中，可借助输出显示工具完成大量在数据视图下可以完成的操作。两种视图方式可以通过显示窗口左下角的两个按钮随时切换。(a)数据视图（b）版面视图图1.4地图显示窗口【View】---【Dataview】\【layoutview】来选择显示状态来显示地理要素其对应的显示工具分别为tools(图1.5)和layout(1.6)。图1.5数据显示工具第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页图1.6输出显示工具（2）熟悉数据层的加载、基本操作等首先，启动Arcmap,创建新地图文档之后，加载数据层。数据层的类型主要有ArcGis的矢量数据Coverage、TIN和个数据Grid、Arcview3.x的shapefile、AutoCAD的矢量数据DWG、ERDAS的栅格数据ImageFile、USGS的栅格数据DEM等。加载数据层有两种方法：一是直接在新地图文档上加载数据层；二是用Arc-Catalog加载数据层。I、直接在新地图中加载数据层i、单击【File】--选择【Adddata】，如图1.7。ii、在Look列表框中选择要加载的数据层，如果想加载多项数据层，可以按住Ctrl键，选择多个数据层，然后单击Add按钮即完成数据层的加载，结果如图1.8。图1.7加载数据层对话框第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页图1.8加载数据层后的界面II、用Arc-Catalog加载数据层。单击标准工具栏中的，启动Arc-Catalog，在Arc-Catalog中浏览要加载的数据层，单击需要加载的数据层，拖放到Arcmap窗口中，即完成了数据层的加载，如图1.9。如图1.9用Arc-Catalog加载数据层的界面其次，数据层的基本操作：以数据层的更名、数据层的排序、数据层的比例尺设置为第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页例。I、数据层的更名：直接在需要更名的数据层上单击左键，选定数据层，再次单击左键，数据层名称进入可编辑状态，输入新名称，地理要素的更名的方法同上。II、改变数据层顺序：只...
