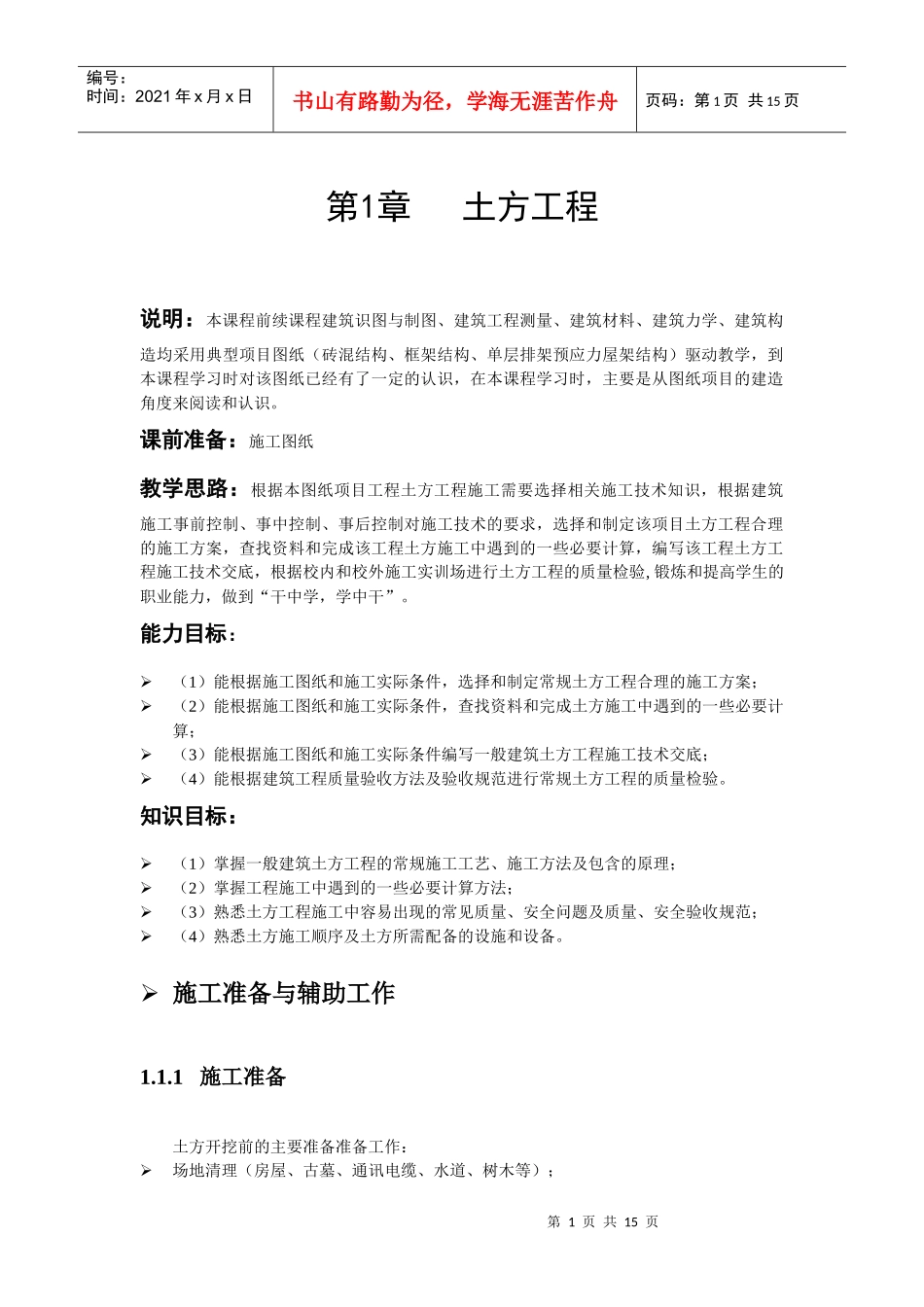

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页第1章土方工程说明：本课程前续课程建筑识图与制图、建筑工程测量、建筑材料、建筑力学、建筑构造均采用典型项目图纸（砖混结构、框架结构、单层排架预应力屋架结构）驱动教学，到本课程学习时对该图纸已经有了一定的认识，在本课程学习时，主要是从图纸项目的建造角度来阅读和认识。课前准备：施工图纸教学思路：根据本图纸项目工程土方工程施工需要选择相关施工技术知识，根据建筑施工事前控制、事中控制、事后控制对施工技术的要求，选择和制定该项目土方工程合理的施工方案，查找资料和完成该工程土方施工中遇到的一些必要计算，编写该工程土方工程施工技术交底，根据校内和校外施工实训场进行土方工程的质量检验,锻炼和提高学生的职业能力，做到“干中学，学中干”。能力目标：（1）能根据施工图纸和施工实际条件，选择和制定常规土方工程合理的施工方案；（2）能根据施工图纸和施工实际条件，查找资料和完成土方施工中遇到的一些必要计算；（3）能根据施工图纸和施工实际条件编写一般建筑土方工程施工技术交底；（4）能根据建筑工程质量验收方法及验收规范进行常规土方工程的质量检验。知识目标：（1）掌握一般建筑土方工程的常规施工工艺、施工方法及包含的原理；（2）掌握工程施工中遇到的一些必要计算方法；（3）熟悉土方工程施工中容易出现的常见质量、安全问题及质量、安全验收规范；（4）熟悉土方施工顺序及土方所需配备的设施和设备。施工准备与辅助工作1.1.1施工准备土方开挖前的主要准备准备工作：场地清理（房屋、古墓、通讯电缆、水道、树木等）；第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页排出地面水（尽量利用自然地形来排水，设置排水沟）；修筑临时设施（道路、水、电、机棚）；1.1.2场地平整场地平整：将现场平整为施工所要求的设计平面；场地平整的步骤：确定场地设计标高－>计算挖、填土方工程量—>确定土方平整调配方案—>选择土方机械、拟定施工方案。1)确定场地设计标高确定场地设计标高时应考虑的因素：建筑规划、生产工艺、运输、尽量利用地形、排水；初步计算场地设计标高原则：场地内挖、填方量平衡；步骤：划分网格－>利用等高线内插求得节点标高（有地形图时）/测量节点木桩高度（无地形图时）－>计算场地设计标高；(1)设计标高的计算公式：场地标高的调整(2)场地标高调整的原因：土的可松性；土的可松性和可松性系数——指自然状态下的土经开挖后，体积因松散而增大，以后虽经回填压实，也不能恢复到原来的性质；土的可松性可松性系数表示：最初可松性系数：，最终可松性系数：——土在天然状态下的体积；——土在开挖后松散状态下的体积；——土在经压（夯）后的体积例：某基坑开挖体积为200m3，基础体积为120m3，基础做好后进行土方回填。则回填后余下松土有多少？（kS=1.2,kS=1.1）练习：某基坑开挖体积为500m3，基础体积为250m3用土去填满，填满后，将剩余的土填入底面积为10×10m2的坑内，问坑为多高？（kS=1.2,kS=1.1）边坡挖填方量不等；就近挖填土；第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页泄水坡度的影响——单向泄水（）、双向泄水（）；2)场地土方量的计算计算步骤：（节点实际设计标高－自然地面标高）－>计算每个方格的挖填方量—>计算场地边坡的挖填方量—>累计求挖、填方总量；(1)各方格角点的施工高度计算：式中：——角点施工高度；——角点的实际设计标高；——角点的自然地面标高；(2)计算零点位置当一个方格内同时有填挖方时，按下式计算零点位置：；(3)计算方格土方工程量（书上列出了各种挖填方的土方量计算公式）(4)边坡土方量计算(5)计算土方总量（累加）1.1.3土方调配土方调配：对挖土的弃和填的填的综合协调；土方调配的原则挖方和填方基本平衡和就近调配；考虑施工与后期利用；合理布置挖、填分区线，选择恰当的调配方向、运输路线；好土用在回填质量高的地区；土方调配图表的...
