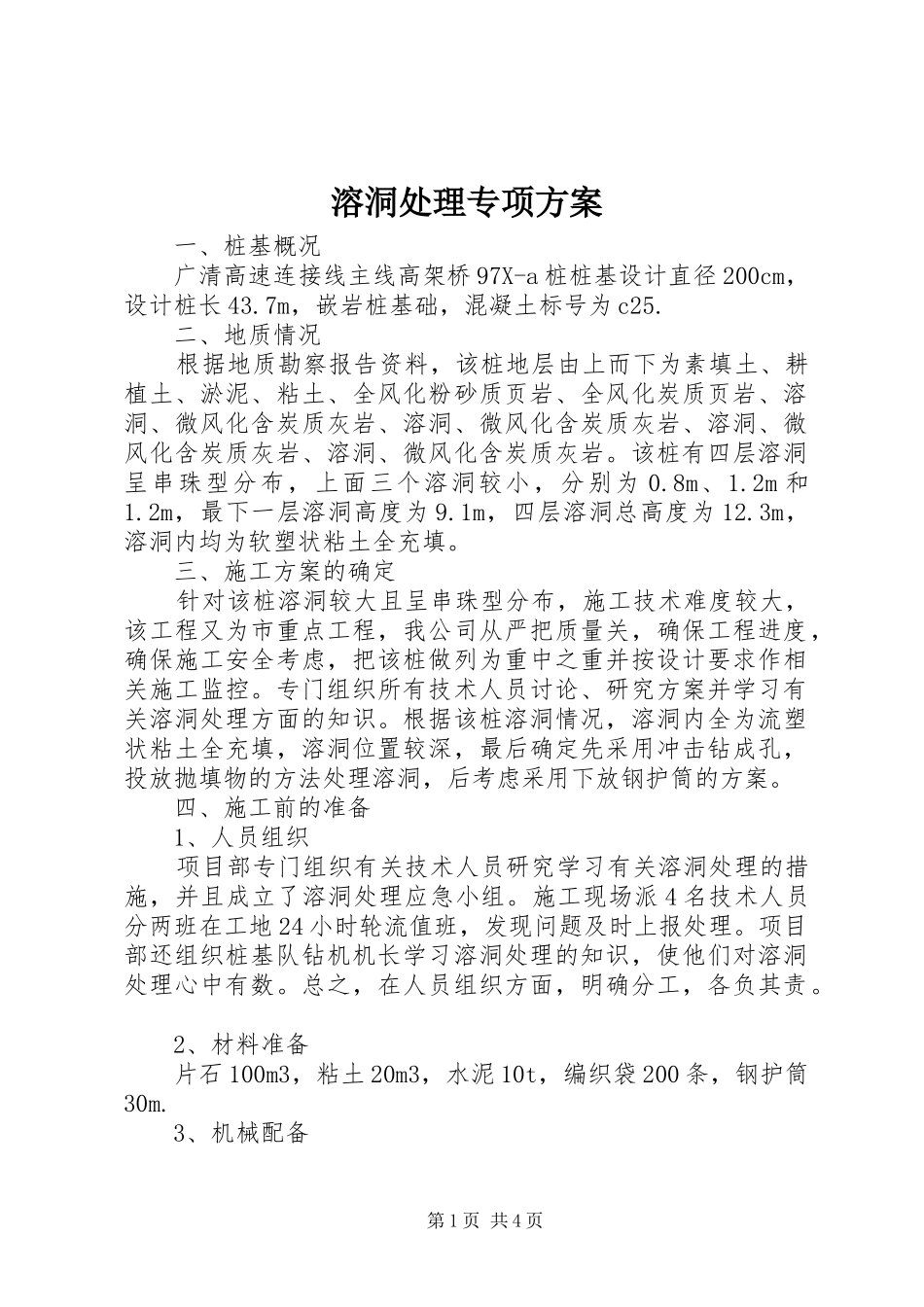

溶洞处理专项方案一、桩基概况广清高速连接线主线高架桥97X-a桩桩基设计直径200cm，设计桩长43.7m，嵌岩桩基础，混凝土标号为c25.二、地质情况根据地质勘察报告资料，该桩地层由上而下为素填土、耕植土、淤泥、粘土、全风化粉砂质页岩、全风化炭质页岩、溶洞、微风化含炭质灰岩、溶洞、微风化含炭质灰岩、溶洞、微风化含炭质灰岩、溶洞、微风化含炭质灰岩。该桩有四层溶洞呈串珠型分布，上面三个溶洞较小，分别为0.8m、1.2m和1.2m，最下一层溶洞高度为9.1m，四层溶洞总高度为12.3m，溶洞内均为软塑状粘土全充填。三、施工方案的确定针对该桩溶洞较大且呈串珠型分布，施工技术难度较大，该工程又为市重点工程，我公司从严把质量关，确保工程进度，确保施工安全考虑，把该桩做列为重中之重并按设计要求作相关施工监控。专门组织所有技术人员讨论、研究方案并学习有关溶洞处理方面的知识。根据该桩溶洞情况，溶洞内全为流塑状粘土全充填，溶洞位置较深，最后确定先采用冲击钻成孔，投放抛填物的方法处理溶洞，后考虑采用下放钢护筒的方案。四、施工前的准备1、人员组织项目部专门组织有关技术人员研究学习有关溶洞处理的措施，并且成立了溶洞处理应急小组。施工现场派4名技术人员分两班在工地24小时轮流值班，发现问题及时上报处理。项目部还组织桩基队钻机机长学习溶洞处理的知识，使他们对溶洞处理心中有数。总之，在人员组织方面，明确分工，各负其责。2、材料准备片石100m3，粘土20m3，水泥10t，编织袋200条，钢护筒30m.3、机械配备第1页共4页装载机40型一台，16t吊车一台，小斗车10辆。五、施工过程控制该桩护筒顶标高为11.005m，设计孔底标高-35.5m，应钻深度46.505m.采用冲击钻成孔，钻头直径2.10m（加大钻头直径，使成孔直径不小于2.1m，为下放钢护筒做准备，钢护筒直径2.09m），钻头质量4000kg，后换为7000kg原装钻头。本桩1月1日开钻，1月16日穿过最后一层溶洞，钻孔深度40.1m.上部松软地层厚度9.29m，钻进速度较快。泥浆颜色灰黑色，且有臭味。上面两个溶洞较小，分别为0.8m和1.2m，中间间隔只有10cm，两溶洞已基本联为一体。钻头钻至最上一层溶洞溶顶以上0.6m时，向孔内抛投片石高度0.5m，以平衡钻头，防止穿破溶洞时出现孔斜。冲程控制在0.8m，平稳冲砸。经仔细观察钻头穿破溶洞后钢丝绳无摆动，孔位无偏斜。钻进溶洞后，无漏浆，钻头进尺稍微加大。为保证固壁良好，向孔内投放片石1.5m，以0.6m的小冲程钻进，钻进1m后，再次投放片石1.5m，其中夹杂投入粘土，钻进时进尺较小，遂加大冲程至1m，钻进过程中无异常现象发生。溶洞内钻进时，泥浆比重为1.6.第二层溶洞与第三层溶洞之间为5.4m的微风化含炭质灰岩，岩质较硬，进尺慢，钻头损坏严重。我部及时进行调整改装钻头（质量4000kg）换为7000kg的原装钻头。第三层溶洞穿破后，未见漏浆现象，由于该层溶洞较小高度只有1.2m，钻头穿破溶顶后随即向孔内投放片石1.5m，并用0.6m左右的小冲程反复冲砸以固壁。钻进过程中无异常。第四层溶洞最大，溶洞高度为9.1m，溶洞位置在孔深31m至40.1m之间。钻头进入溶洞后进尺加大。泥浆有轻微漏浆现象，随即提出钻头，向孔内投入片石及粘土，厚度1.5m，然后以0.6m的冲程冲砸。进尺1m后泥浆由灰黑色渐变为黄褐色。根据地质勘察报告溶洞内全为黄褐色粘土充填，实际地层与设计相符。由于该层溶洞大，抛投的片石大部分取用大直径片石，尺寸25～40cm.溶洞内没有发现大量漏浆现象，粘土未装袋抛投，只是夹杂于片石内投入。该溶洞处理时，均采用每钻进1m投放片石及粘土1.5m重复钻进的方法。溶洞内泥浆比重始终控第2页共4页制在1.6以上。施工过程中由于钻头质量较大，钻机主机出现一点故障，中间间隔了一段时间。9.1m溶洞处理历时5天。四层溶洞处理时，泥浆比重均在1.6以上，泥浆未加水稀释，只保持循环，浓度较大。六、处理效果该桩从开钻到穿过最后一层溶洞，历时16天，钻孔深度40.1m.其中溶洞处理共耗时7天，溶洞总高度12.3m.溶洞处理抛投片石共计75m3，粘土18m3.我部采用抛填片石及粘土的方法，成孔质量良好。钻进过程中无塌孔、吸钻、埋钻及卡钻现象。钻头上下自如，无孔斜、缩孔现象。七、...
