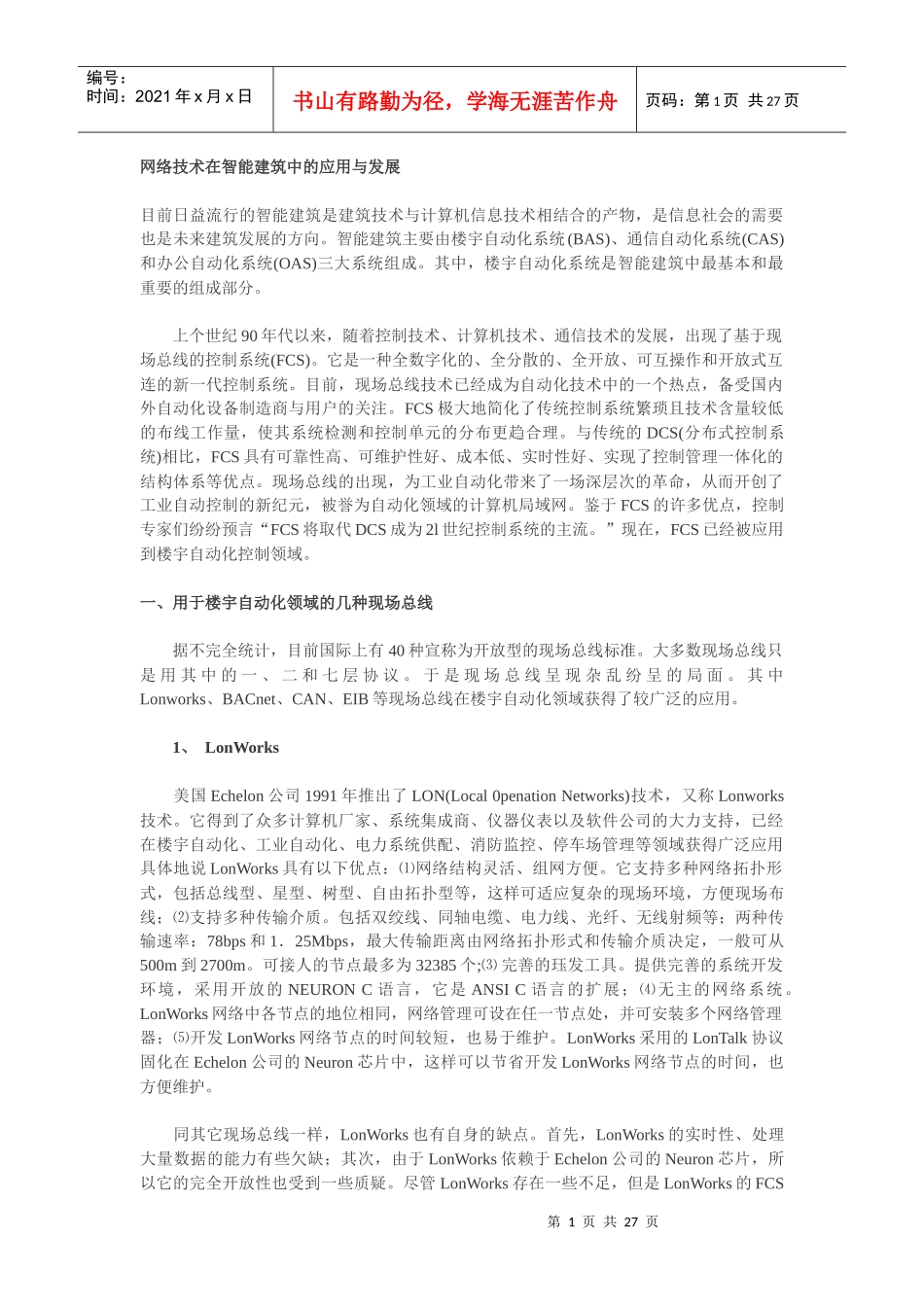

第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共27页网络技术在智能建筑中的应用与发展目前日益流行的智能建筑是建筑技术与计算机信息技术相结合的产物，是信息社会的需要也是未来建筑发展的方向。智能建筑主要由楼宇自动化系统(BAS)、通信自动化系统(CAS)和办公自动化系统(OAS)三大系统组成。其中，楼宇自动化系统是智能建筑中最基本和最重要的组成部分。上个世纪90年代以来，随着控制技术、计算机技术、通信技术的发展，出现了基于现场总线的控制系统(FCS)。它是一种全数字化的、全分散的、全开放、可互操作和开放式互连的新一代控制系统。目前，现场总线技术已经成为自动化技术中的一个热点，备受国内外自动化设备制造商与用户的关注。FCS极大地简化了传统控制系统繁琐且技术含量较低的布线工作量，使其系统检测和控制单元的分布更趋合理。与传统的DCS(分布式控制系统)相比，FCS具有可靠性高、可维护性好、成本低、实时性好、实现了控制管理一体化的结构体系等优点。现场总线的出现，为工业自动化带来了一场深层次的革命，从而开创了工业自动控制的新纪元，被誉为自动化领域的计算机局域网。鉴于FCS的许多优点，控制专家们纷纷预言“FCS将取代DCS成为2l世纪控制系统的主流。”现在，FCS已经被应用到楼宇自动化控制领域。一、用于楼宇自动化领域的几种现场总线据不完全统计，目前国际上有40种宣称为开放型的现场总线标准。大多数现场总线只是用其中的一、二和七层协议。于是现场总线呈现杂乱纷呈的局面。其中Lonworks、BACnet、CAN、EIB等现场总线在楼宇自动化领域获得了较广泛的应用。1、LonWorks美国Echelon公司1991年推出了LON(Local0penationNetworks)技术，又称Lonworks技术。它得到了众多计算机厂家、系统集成商、仪器仪表以及软件公司的大力支持，已经在楼宇自动化、工业自动化、电力系统供配、消防监控、停车场管理等领域获得广泛应用具体地说LonWorks具有以下优点：⑴网络结构灵活、组网方便。它支持多种网络拓扑形式，包括总线型、星型、树型、自由拓扑型等，这样可适应复杂的现场环境，方便现场布线；⑵支持多种传输介质。包括双绞线、同轴电缆、电力线、光纤、无线射频等；两种传输速率：78bps和1．25Mbps，最大传输距离由网络拓扑形式和传输介质决定，一般可从500m到2700m。可接人的节点最多为32385个;⑶完善的珏发工具。提供完善的系统开发环境，采用开放的NEURONC语言，它是ANSIC语言的扩展；⑷无主的网络系统。LonWorks网络中各节点的地位相同，网络管理可设在任一节点处，并可安装多个网络管理器；⑸开发LonWorks网络节点的时间较短，也易于维护。LonWorks采用的LonTalk协议固化在Echelon公司的Neuron芯片中，这样可以节省开发LonWorks网络节点的时间，也方便维护。同其它现场总线一样，LonWorks也有自身的缺点。首先，LonWorks的实时性、处理大量数据的能力有些欠缺；其次，由于LonWorks依赖于Echelon公司的Neuron芯片，所以它的完全开放性也受到一些质疑。尽管LonWorks存在一些不足，但是LonWorks的FCS第2页共27页第1页共27页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共27页还在楼宇自动化领域获得了广泛的应用。世界上有2万多家OEM厂商生产LonWorks相关产品，其中种类已达3500多种。目前世界上已安装有500多万个LonWorks节点，LonT~k协议也被接纳为欧洲CENTC247、CENTC205的一部分。自1996年以来，LonWorks也开始在国内获得大量的应用。在建设部的支持下，国内一些研究所和企业开始陆续开发出基于LonWorks的楼宇自动化控制系统，并在一些新建智能大厦和建设部智能化小区试点工程中得到应用。2、ACnetBACnet是作为世界上第一个楼宇自动控制网络的数据通信协议。它代表了智能建筑发展的主流趋势。BAcnet不是软件或硬件，也不是固件，严格地说，BAcnet并不是现场总线，而是一种网络协议，即通信规则。为不同商家产品的系统之间进行信息交流提供平台和支持。BACnet详细阐述了系统组成单元相互分享数据实现的途径、使用的通信介质、可以使用的功能以及信息如何翻译的全部规则。BACnet采用了Etherent...
