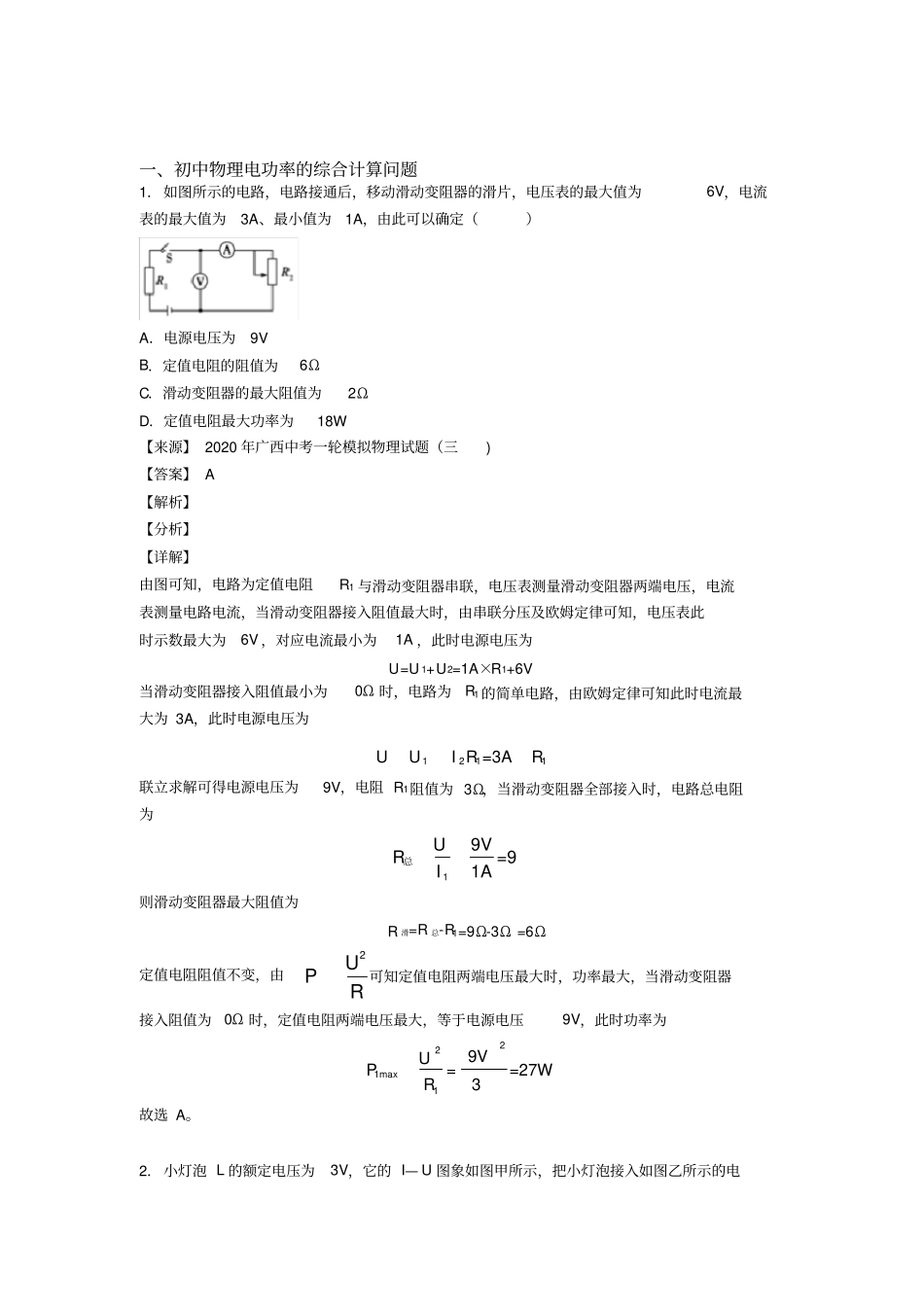

一、初中物理电功率的综合计算问题1．如图所示的电路，电路接通后，移动滑动变阻器的滑片，电压表的最大值为6V，电流表的最大值为3A、最小值为1A，由此可以确定（）A．电源电压为9VB．定值电阻的阻值为6ΩC．滑动变阻器的最大阻值为2ΩD．定值电阻最大功率为18W【来源】2020年广西中考一轮模拟物理试题（三)【答案】A【解析】【分析】【详解】由图可知，电路为定值电阻R1与滑动变阻器串联，电压表测量滑动变阻器两端电压，电流表测量电路电流，当滑动变阻器接入阻值最大时，由串联分压及欧姆定律可知，电压表此时示数最大为6V，对应电流最小为1A，此时电源电压为U=U1+U2=1A×R1+6V当滑动变阻器接入阻值最小为0Ω时，电路为R1的简单电路，由欧姆定律可知此时电流最大为3A，此时电源电压为1211=3AUUIRR联立求解可得电源电压为9V，电阻R1阻值为3Ω，当滑动变阻器全部接入时，电路总电阻为19V=91AURI总则滑动变阻器最大阻值为R滑=R总-R1=9Ω-3Ω=6Ω定值电阻阻值不变，由2UPR可知定值电阻两端电压最大时，功率最大，当滑动变阻器接入阻值为0Ω时，定值电阻两端电压最大，等于电源电压9V，此时功率为221max19V==27W3UPR故选A。2．小灯泡L的额定电压为3V，它的I—U图象如图甲所示，把小灯泡接入如图乙所示的电路中，先将滑动变阻器的滑片P移至B端。闭合开关S，电压表示数为1.5V，再将滑片P向左移动直到电压表示数为3V，已知电源电压恒定，滑动变阻器的铭牌标有上“10Ω2A”字样。下列说法中正确的是（）A．电源电压为4.5VB．小灯泡的额定功率为0.45WC．小灯泡正常发光时，滑动变阻器消耗的电功率为0.75WD．小灯泡正常发光时，滑动变阻器接入电路的阻值为3Ω【来源】2019年辽宁省沈阳市皇姑区中考一模物理试题【答案】ACD【解析】【详解】A．当滑动变阻器的滑片P移至B端时，滑动变阻器的最大阻值接入电路，与灯泡串联，由图象甲可知，当电压表示数为L1.5VU，电路中的电流为0.3AI，由欧姆定律UIR可得，滑动变阻器两端的电压0.3103滑滑AΩVUIR根据串联电路电压的特点可得，电源电压为1.534.5L滑VVVUUU故A正确；B．由图甲可知，当灯泡两端的电压3额VU时，电路中的电流0.5AI，由PUI可得，灯泡的额定功率30.51.5额额VAWPUI故B错误；C．小灯泡正常发光时，滑动变阻器两端的电压为4.531.5滑额VVVUUU由PUI可得，滑动变阻器消耗的功率1.50.50.75滑滑VAWPUI故C正确；D．由URI可得，滑动变阻器接入电路的电阻1.530.5滑滑V=ΩAURI故D正确。故选ACD。3．如图甲所示电路，闭合开关后，当滑动变阻器的滑片从最左端a滑到最右端b的过程中，电流表示数I与电压表示数U的关系图象如图乙所示，则下列说法正确的是（）A．滑动变阻器的最大电功率为0.8WB．定值电阻R0的阻值为10ΩC．当滑片在a端时，R0的功率为0.4WD．当滑片在b端时，电路的总功率为1.2W【来源】辽宁省沈阳市和平区2019-2020学年九年级（上)期末测试物理试题【答案】BD【解析】【分析】【详解】由电路图可知，R0与滑动变阻器串联，电流表测电路中的电流，电压表测变阻器两端的电压。AB．当滑片位于a端时，接入电路中的电阻为零，电路中的电流最大，由图像可知，电路中的最大电流I大=0.6A，由UIR可得，电源的电压000.6AUIRR大当滑片位于b端时接入电路中的电阻最大，电压表的示数最大，电流表的示数最小，由图像可知，U滑=4V，电路中的最小电流I小=0.2A。则滑动变阻器的最大阻值为4V20Ω0.2AURI滑滑小因串联电路中总电阻等于各分电阻之和，所以，电源的电压000.24A20ΩUIRRR滑因电源电压不变，所以000.6A0.24A20ΩRR解得010ΩR，电源电压为000.6A0.6A10Ω6VUIRR大滑动变阻器与电阻R0串联，设滑动变阻器的电功率P2，两端电压为U2，通过的电流为I222222222220000()(0)11()()4UUUPUIIRRRRRRRRRRRR滑滑滑滑滑滑滑滑滑动变阻器的电功率最大时，滑动变阻器的阻值为010ΩRR滑根据串联分压的特点，滑动变阻器两端的电压为总电压的一半，由图可知，当滑动变阻器两端电压为R3VU，通过滑动变阻器的电流为0.3A，所以滑动变阻器的最大功率为R3V0.3A0.9WPUI故A错误，B正确；C．当滑片在a端时，R0的功率为06V0.6A=3.6WPUI大故C错误；D．当滑片在b端时，由图可知，此...
