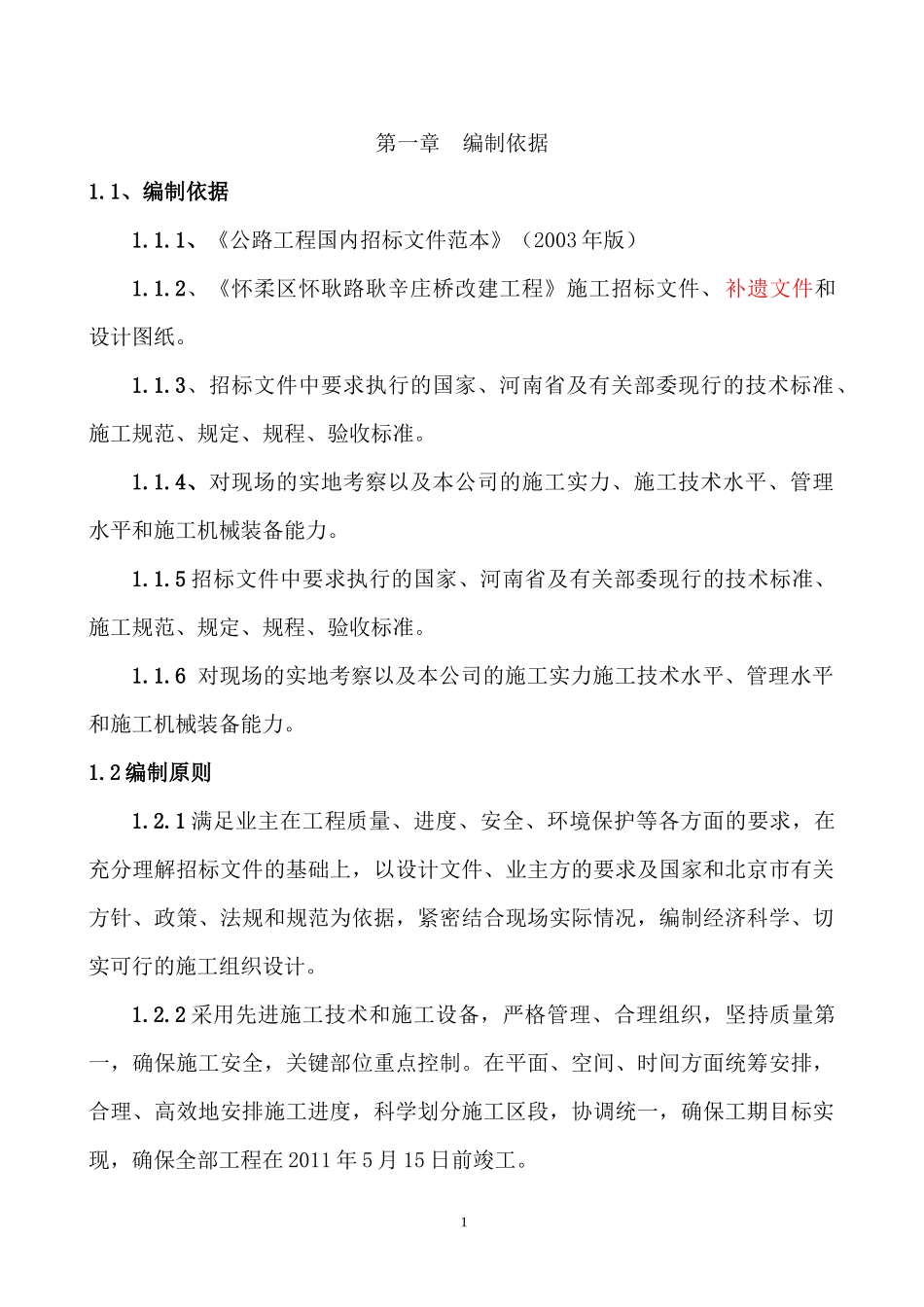

第一章编制依据1.1、编制依据1.1.1、《公路工程国内招标文件范本》（2003年版）1.1.2、《怀柔区怀耿路耿辛庄桥改建工程》施工招标文件、补遗文件和设计图纸。1.1.3、招标文件中要求执行的国家、河南省及有关部委现行的技术标准、施工规范、规定、规程、验收标准。1.1.4、对现场的实地考察以及本公司的施工实力、施工技术水平、管理水平和施工机械装备能力。1.1.5招标文件中要求执行的国家、河南省及有关部委现行的技术标准、施工规范、规定、规程、验收标准。1.1.6对现场的实地考察以及本公司的施工实力施工技术水平、管理水平和施工机械装备能力。1.2编制原则1.2.1满足业主在工程质量、进度、安全、环境保护等各方面的要求，在充分理解招标文件的基础上，以设计文件、业主方的要求及国家和北京市有关方针、政策、法规和规范为依据，紧密结合现场实际情况，编制经济科学、切实可行的施工组织设计。1.2.2采用先进施工技术和施工设备，严格管理、合理组织，坚持质量第一，确保施工安全，关键部位重点控制。在平面、空间、时间方面统筹安排，合理、高效地安排施工进度，科学划分施工区段，协调统一，确保工期目标实现，确保全部工程在2011年5月15日前竣工。11.2.3围绕质量管理体系的适宜性、充分性、有效性，持续改进并不断优化管理要素，优化资源，以追求精品工程。第二章工程概况2.1工程简介2.1.1、工程名称太康县2010年田间工程及农技服务体系建设项目2.1.2、设计单位和建设单位设计单位：河南中建工程管理有限公司建设单位：太康县实施全国新增500亿公斤粮食生产能力规划项目建设办公室2.1.3、工期要求本工程计划2005年3月15日开工；2006年5月15日竣工。工期为2个月。2.1.4、工程位置工程建设地点太康县马头镇和朱口镇的20个行政村，2.2主要设计情况及工程量2.3.1设计标准设计荷载等级：汽车-10级、履带-50校核；桥梁宽度：主路车行道全宽9.0米，两侧人行道宽各1.5米，桥梁全宽为：1.5+9.0+1.5＝12米。桥梁长度：548.08米；桥面横坡：车行道为双向1.5％，人行道为单向向内2％。22.3.2上部结构⑴本桥上部结构采用18×30预应力混凝土简支T梁，全桥共108片主梁，其中72片中梁，36片边梁。梁高1.6米，梁中至中间距1.8米，预制梁宽1.2米，中梁现浇湿接头宽0.6米，边梁现浇湿接头宽0.3米＋0.78米。主梁分预制和现浇两部分，混凝土标号采用C50。⑵桥面铺装及桥面连续桥面铺装为等厚度，从上至下分别4cmAC-13C沥青砼，6cmAC-25C沥青砼，10cm桥面砼，共20厘米。钢筋混凝土与沥青混凝土之间设防水层，防水层采用APP防水卷材。⑶桥梁支座及伸缩缝全桥共设伸缩缝7处，分别在两端桥台及共用桥墩上，类型为Z型钢80型模数式伸缩缝。桥台及共用桥墩采用滑板式橡胶支座共72块，其余桥墩处采用圆板式橡胶支座共144块。2.3.3下部结构下部结构均为钢筋混凝土盖梁，桩接柱结构，横向连接为上下两道横系梁，墩柱直径1.4米，柱下接D=1.5米钻孔灌注桩。两端桥台下部为1.2～1.5m桩接柱形式。全桥共有38根桩。2.3.4主要工程量序号项目单位数量1路基填方M328703.82疏挖河道M3370763石灰粉煤灰稳定碎石下基层厚18cmM23248.834石灰粉煤灰稳定碎石上基层厚18cmM23076.45乳化沥青透层M23076.46乳化沥青粘层M22834.77细粒式沥青混凝土AC-13C厚4cmM22834.78中粒式沥青混凝土AC-25C厚6cmM22834.79天然砂砾（20cm）M23482.510平缘石10*20*49.5M629.911结构钢筋T85612后张法预应力钢绞线T111.213桩基桩径D＝1500mmM77214预应力T梁C50混凝土M32856.715C40水泥混凝土桥面铺装M3602.416Z型钢80仿毛勒缝M81.217防水层M260242.4桥梁混凝土结构的耐久性要求：⑴对于桥梁系梁以上的钢筋混凝土及预应力钢筋混凝土结构，混凝土的抗渗指标≥W6。⑵桥梁伸缩缝对应位置的伸缩缝现浇混凝土、盖梁及帽梁混凝土、墩柱混凝土，桥面系的混凝土桥面铺装均应采用钢筋阻锈剂，防止冰盐腐蚀钢筋，阻锈剂采用RI-IC2粉剂阻锈剂，掺加量为每方混凝土12Kg，施工注意事项详见《钢筋阻锈剂使用技术规程》（YB/T9231-98）⑶桥梁盖梁混凝土结构应满足抗冻标号F200；墩柱混凝土应满足抗冻标号4F250。2.5工程的特点、施工重点和方法对策⑴重视文明施工...
