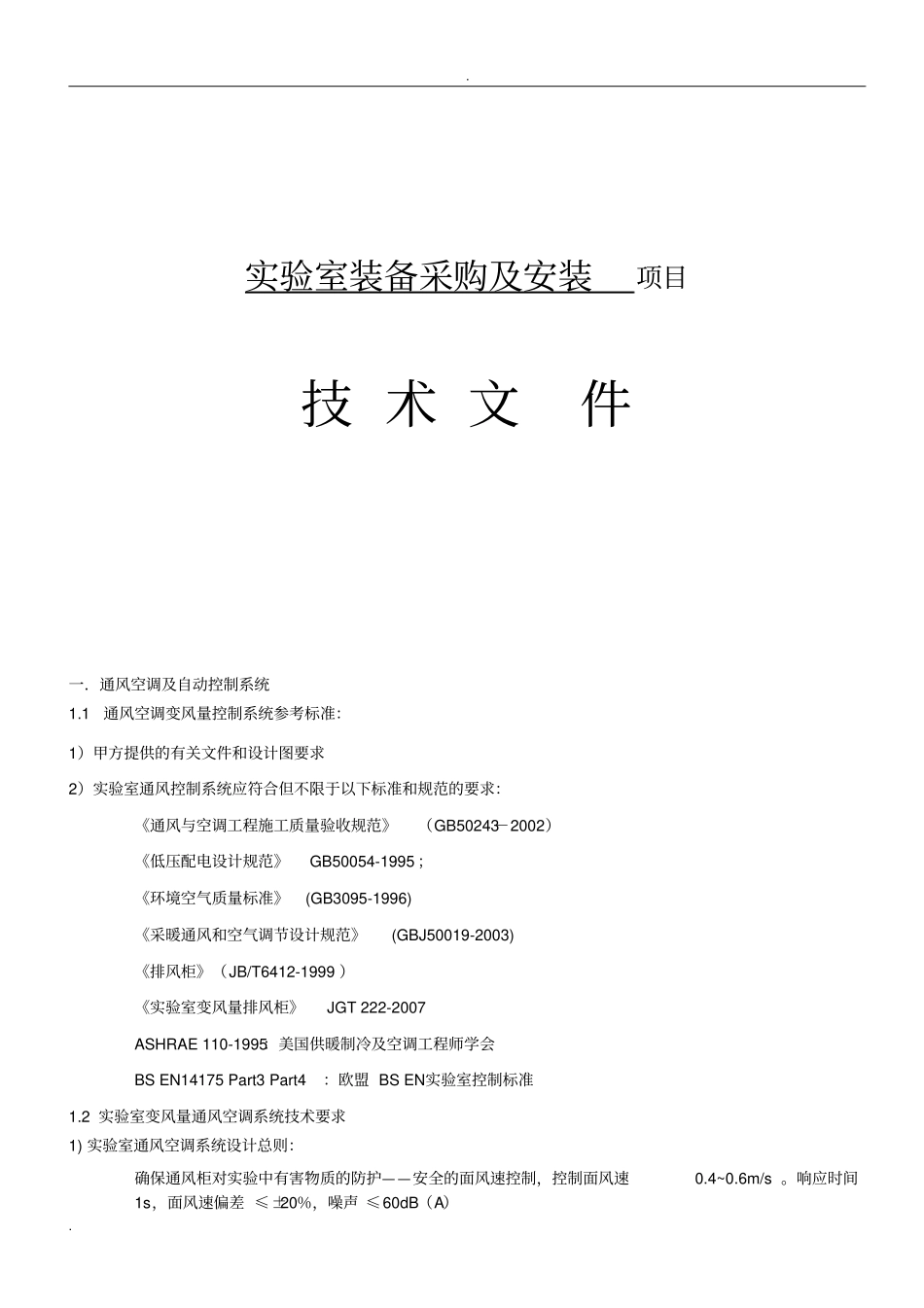

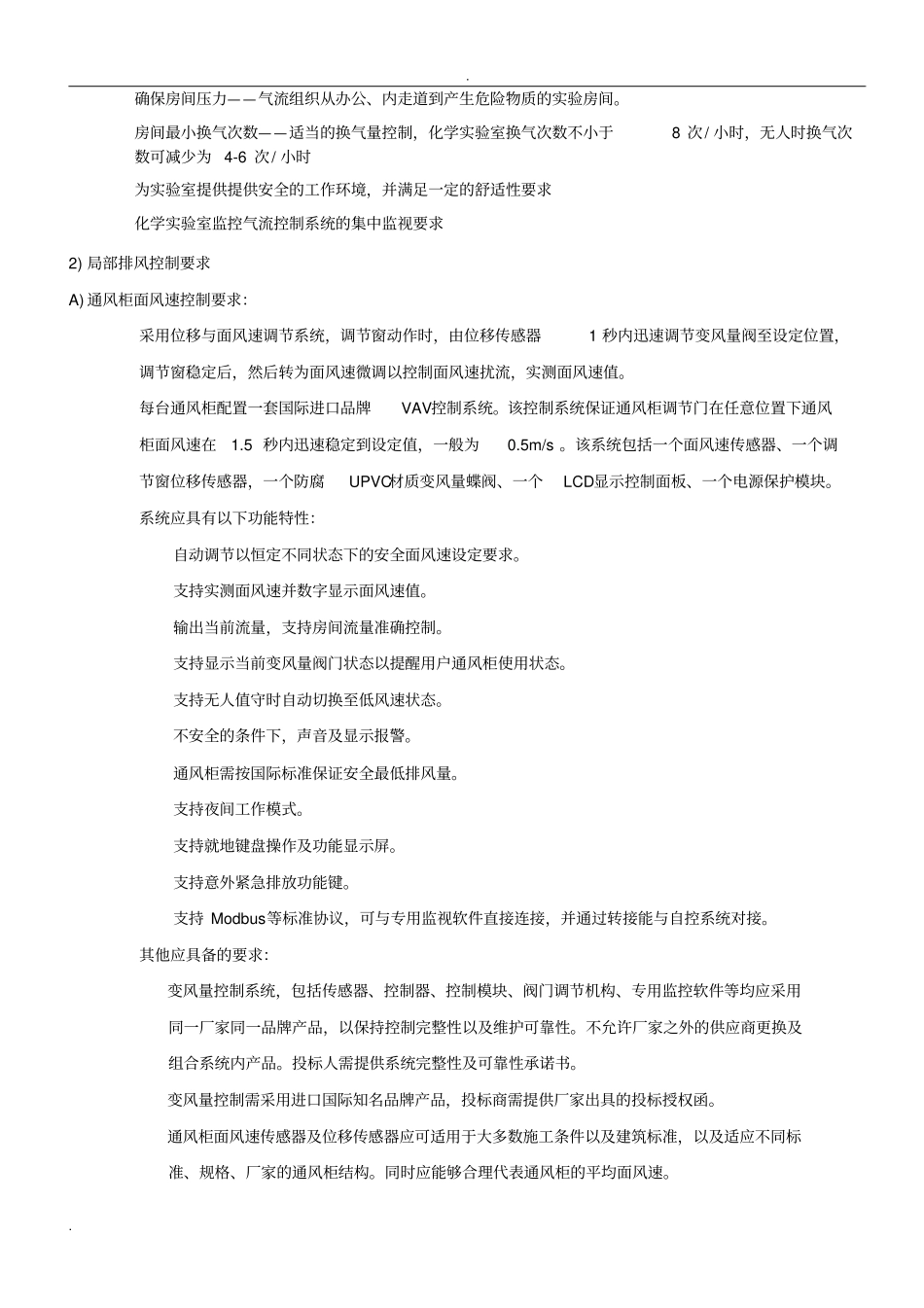

..实验室装备采购及安装项目技术文件一．通风空调及自动控制系统1.1通风空调变风量控制系统参考标准：1）甲方提供的有关文件和设计图要求2）实验室通风控制系统应符合但不限于以下标准和规范的要求：《通风与空调工程施工质量验收规范》（GB50243－2002）《低压配电设计规范》GB50054-1995；《环境空气质量标准》(GB3095-1996)《采暖通风和空气调节设计规范》(GBJ50019-2003)《排风柜》（JB/T6412-1999）《实验室变风量排风柜》JGT222-2007ASHRAE110-1995：美国供暖制冷及空调工程师学会BSEN14175Part3Part4：欧盟BSEN实验室控制标准1.2实验室变风量通风空调系统技术要求1)实验室通风空调系统设计总则：确保通风柜对实验中有害物质的防护——安全的面风速控制，控制面风速0.4~0.6m/s。响应时间1s，面风速偏差≤±20％，噪声≤60dB（A）..确保房间压力——气流组织从办公、内走道到产生危险物质的实验房间。房间最小换气次数——适当的换气量控制，化学实验室换气次数不小于8次/小时，无人时换气次数可减少为4-6次/小时为实验室提供提供安全的工作环境，并满足一定的舒适性要求化学实验室监控气流控制系统的集中监视要求2)局部排风控制要求A)通风柜面风速控制要求：采用位移与面风速调节系统，调节窗动作时，由位移传感器1秒内迅速调节变风量阀至设定位置，调节窗稳定后，然后转为面风速微调以控制面风速扰流，实测面风速值。每台通风柜配置一套国际进口品牌VAV控制系统。该控制系统保证通风柜调节门在任意位置下通风柜面风速在1.5秒内迅速稳定到设定值，一般为0.5m/s。该系统包括一个面风速传感器、一个调节窗位移传感器，一个防腐UPVC材质变风量蝶阀、一个LCD显示控制面板、一个电源保护模块。系统应具有以下功能特性：自动调节以恒定不同状态下的安全面风速设定要求。支持实测面风速并数字显示面风速值。输出当前流量，支持房间流量准确控制。支持显示当前变风量阀门状态以提醒用户通风柜使用状态。支持无人值守时自动切换至低风速状态。不安全的条件下，声音及显示报警。通风柜需按国际标准保证安全最低排风量。支持夜间工作模式。支持就地键盘操作及功能显示屏。支持意外紧急排放功能键。支持Modbus等标准协议，可与专用监视软件直接连接，并通过转接能与自控系统对接。其他应具备的要求：变风量控制系统，包括传感器、控制器、控制模块、阀门调节机构、专用监控软件等均应采用同一厂家同一品牌产品，以保持控制完整性以及维护可靠性。不允许厂家之外的供应商更换及组合系统内产品。投标人需提供系统完整性及可靠性承诺书。变风量控制需采用进口国际知名品牌产品，投标商需提供厂家出具的投标授权函。通风柜面风速传感器及位移传感器应可适用于大多数施工条件以及建筑标准，以及适应不同标准、规格、厂家的通风柜结构。同时应能够合理代表通风柜的平均面风速。..面风速传感器应易于安装，且不会因为长期使用发生精度漂移，避免定期校核，从而降低维护的复杂性。通风柜监控面板要求具有液晶显示面板，可实时显示当前通风柜面风速值以及所有设置参数支持位移与面风速双路控制模式，通过位移传感器进行快速调节，待调节窗稳定后，依据实测面风速值进行精确调节，维持面风速恒定所有参数均可就地设置，液晶显示屏应有调整相应指示，且进入界面应设置密码保护避免误操作可依据室内气流环境，调整面风速传感器敏感度，减少系统波动具备紧急排风按键，紧急情况下，通过此按键实现最大排风操作单台通风柜具有待机及夜间模式运行，可手动将通风柜切换至待机运行降低能耗通过液晶显示安全/危险运行状态，可设定面风速上下限、调节窗位移报警具备自定义扩展功能具备COM端口支持本地通信以及网络连接位移传感器要求控制系统必须采用调节窗位移传感器以确保控制系统动作可靠性高精度电位器带一条钢丝，钢丝直连到调节门或者其配重上调节门开关，电位器电阻改变，通风柜控制器上产生一个0～10VDC的调节门开度信号行程范围为0-1250mm，适用于通用通风柜调节窗轮彀材料：绝缘颗粒涂层阳极氧化铝测量精度：0.25mm可重复性：0.12mm安装方式：固定支架或螺纹安装面风速传感器要求应采用热敏或热风...
