110kV变电站特殊巡视作业指导卡VIP免费

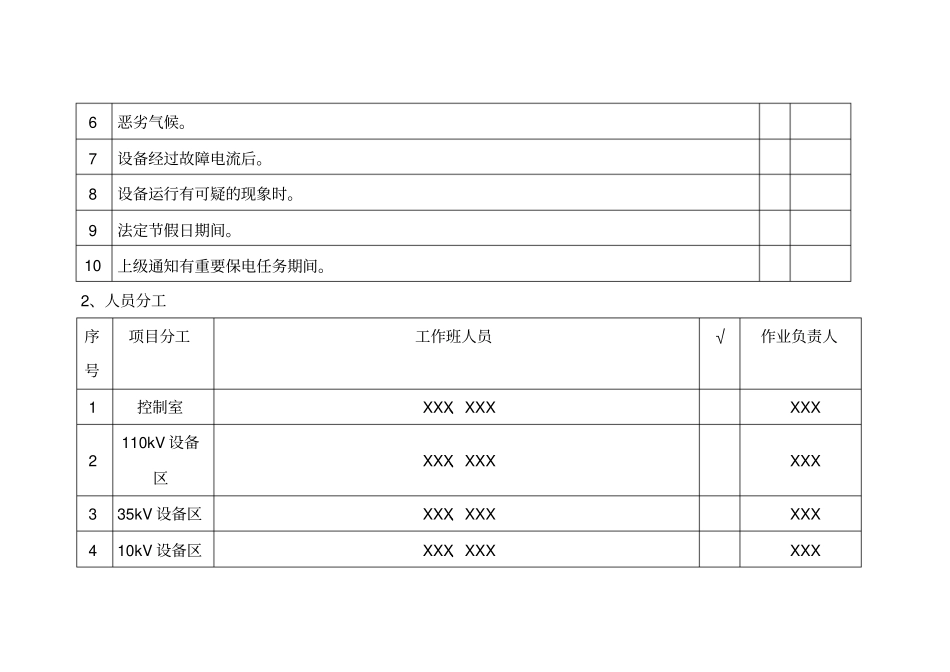

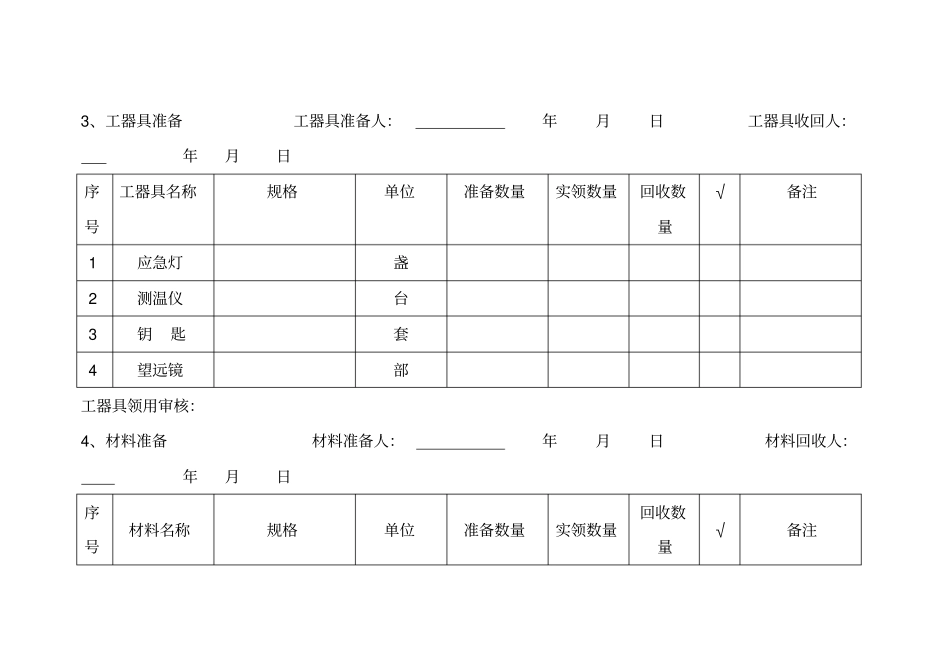

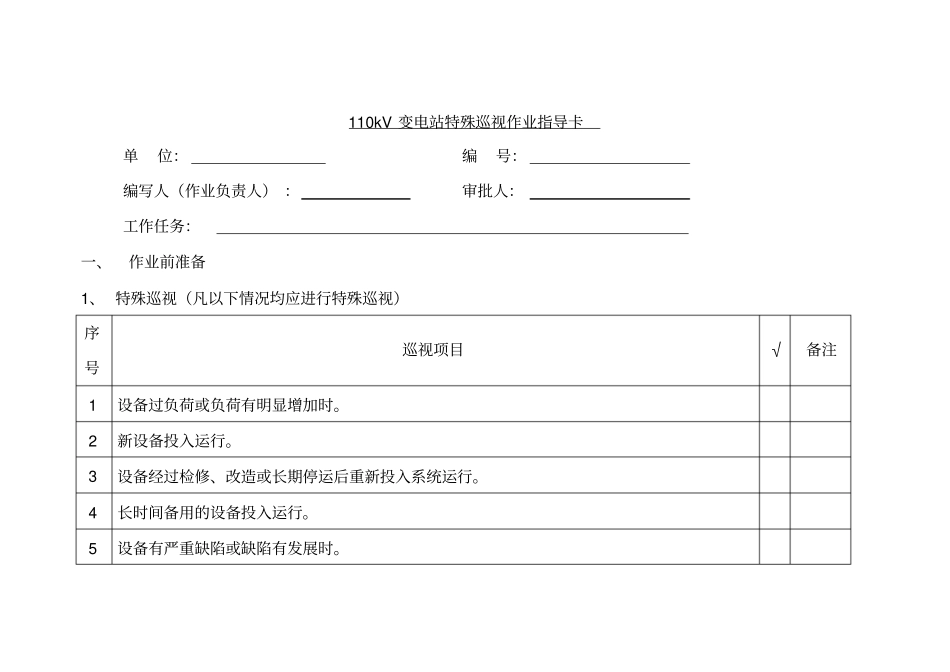

110kV变电站特殊巡视作业指导卡单位：编号：编写人（作业负责人）：审批人：工作任务：一、作业前准备1、特殊巡视（凡以下情况均应进行特殊巡视）序号巡视项目√备注1设备过负荷或负荷有明显增加时。2新设备投入运行。3设备经过检修、改造或长期停运后重新投入系统运行。4长时间备用的设备投入运行。5设备有严重缺陷或缺陷有发展时。6恶劣气候。7设备经过故障电流后。8设备运行有可疑的现象时。9法定节假日期间。10上级通知有重要保电任务期间。2、人员分工序号项目分工工作班人员√作业负责人1控制室XXX、XXXXXX2110kV设备区XXX、XXXXXX335kV设备区XXX、XXXXXX410kV设备区XXX、XXXXXX3、工器具准备工器具准备人：年月日工器具收回人：年月日序号工器具名称规格单位准备数量实领数量回收数量√备注1应急灯盏2测温仪台3钥匙套4望远镜部工器具领用审核：4、材料准备材料准备人：年月日材料回收人：年月日序号材料名称规格单位准备数量实领数量回收数量√备注1材料领用审核：确认“作业前准备”1-4项已完成，工作负责人（签字）：二、作业程序及危险点控制措施计划工作时间：年月日时分至月日时分1、开工序号开工内容要求项目√备注1做好巡视前工器具准备工作。2按照正确线路开始巡视。确定以下2-4项：危险点及安全措施、现场补充安全措施、关键作业步骤已进行讲解。工作班人员（签字）：2、危险点及安全措施序号危险点安全措施√备注1巡视时不按规定着装。1、必须戴安全帽，并系好帽带。2、必须穿工作服，不得开怀解带，衣衫不整。3、一般情况下应穿绝缘鞋，雷雨天气时应穿绝缘靴。2走错巡视线路，造成巡视不到位，漏巡视。严格按照巡视路线，对照巡视卡逐一巡视。3使用的工器具不合格，不完备。1、所有工器具都要检验合格，未超过规定检验日期。2、夜间巡视，应开启设备区照明(必要时应带照明工具)。4巡视过程中改变设备状态，留下事故隐患。1、进出高压室，必须随手将门关闭锁好。2、巡视设备禁止变更检修现场安全措施，禁止改变检修设备状态。3、巡视检查时,不得进行其他工作(严禁进行电气工作).不得移开或越过遮栏。4、开、关设备门应小心谨慎，防止过大振动。5、严禁随意动用设备闭锁万能钥匙，如必需使用要履行相关手续。5巡视过程中发生人身伤害。1、登高检查时，梯子要有专人扶守，与带电设备要保持足够的安全距离10kV—0.7m，35kV—1.0m，110kV—1.5m。2、高压设备发生接地时，室内不得接近故障点4m，室外不得接近故障点8m，进入上述范围人员必须穿绝缘靴，接触设备的外壳和构架时，必须戴绝缘手套。3、雷雨天气，需要巡视室外设备时，应穿绝缘靴并不得靠近避雷器和避雷针。6发现缺陷及异常时，单人处理未及时汇报。发现设备缺陷及异常时应及时汇报，采取相应措施，不得擅自处理。7巡视人员身体状况不适、情绪波动，造成巡视质量不高或发生人身伤害。负责人要注意观察，发现问题及时调整。3、现场补充的安全措施序号危险点补充的安全措施内容√备注124、关键作业步骤序号工作内容关键作业步骤相关标准√备注1开关对开关、导线、基础进行外观检查，对导电部分进行温度测量1、分、合闸指示器指示正确。2、法兰连接牢固，无松动裂纹。3、瓷质部分清洁、完好、无裂纹破损、无放电。4、涂料喷涂良好，伞裙粘贴牢固。5、开关引线连接线夹压接牢固、接触良好，无变色、发热。使用测温仪，并记录温度。6、密封良好、接地良好。7、机构箱内部无严重腐蚀情况。8、机构储能指示正确。9、箱内清结，无异常气味。10、二次线无松脱、锈蚀现象，孔洞封堵严密。11、二次线、电缆及其他元件的标志正确、清晰。12、基础无倾斜、下沉。2电流互感外观、温度及声音1、清结完好，无破损、放电痕迹。2、涂料喷涂良好，伞裙粘贴牢固。3、无异常声响。4、本体、膨胀器及放油阀无渗漏必要时使用测器5、线夹无发热、裂纹。温仪，并记录温度，超过75℃属过热现象。6、引线无断股、无烧伤痕迹。3隔离开关对隔离开关、导线、基础进行外观检查，对导电部分进行温度测量1、在合闸位置的刀闸，应合到位，2、瓷质部分清洁、完好、无裂纹3、线夹完好无开裂、发热现象。4、观察接头有无发热、变色、氧必要时应使...
