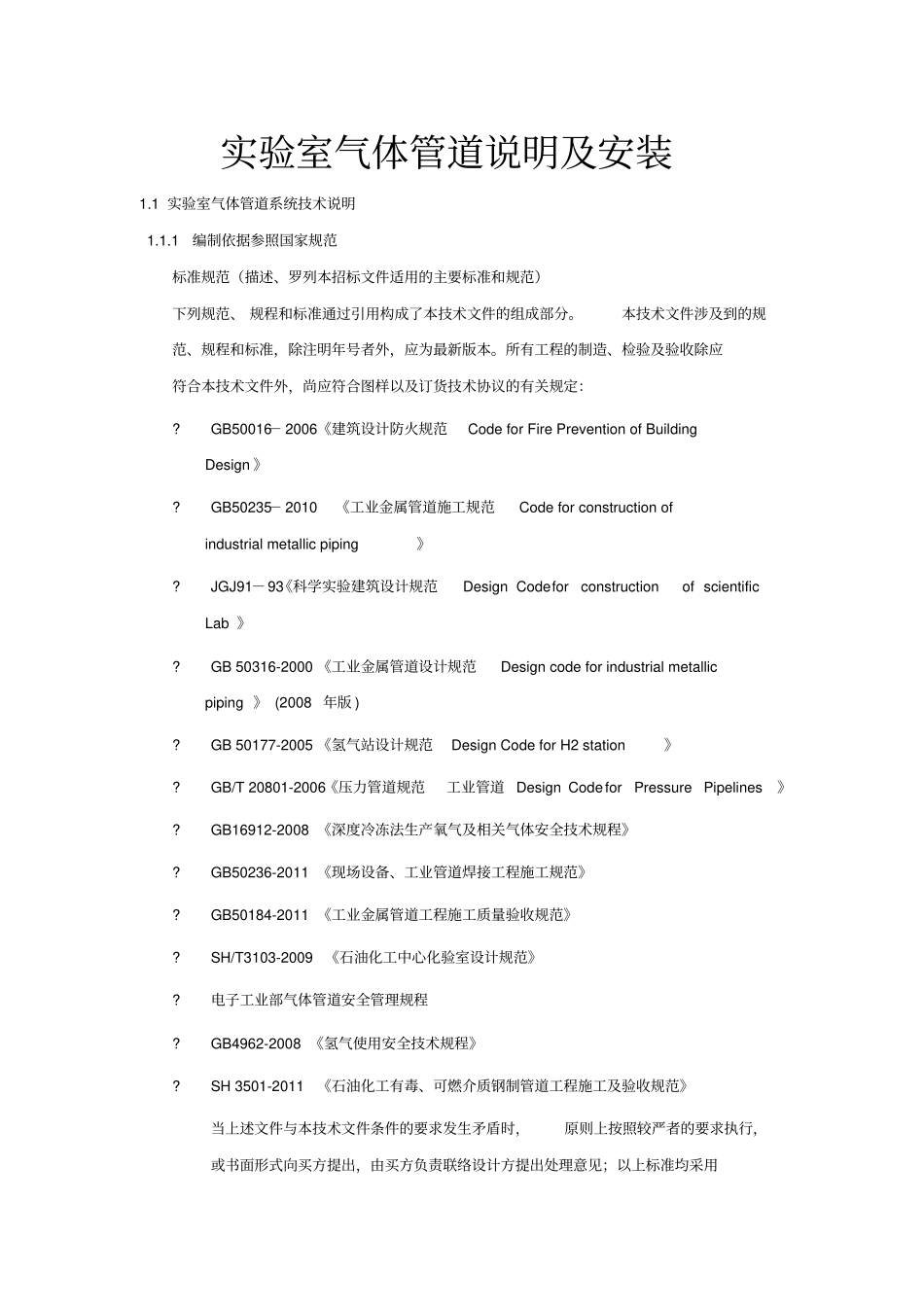

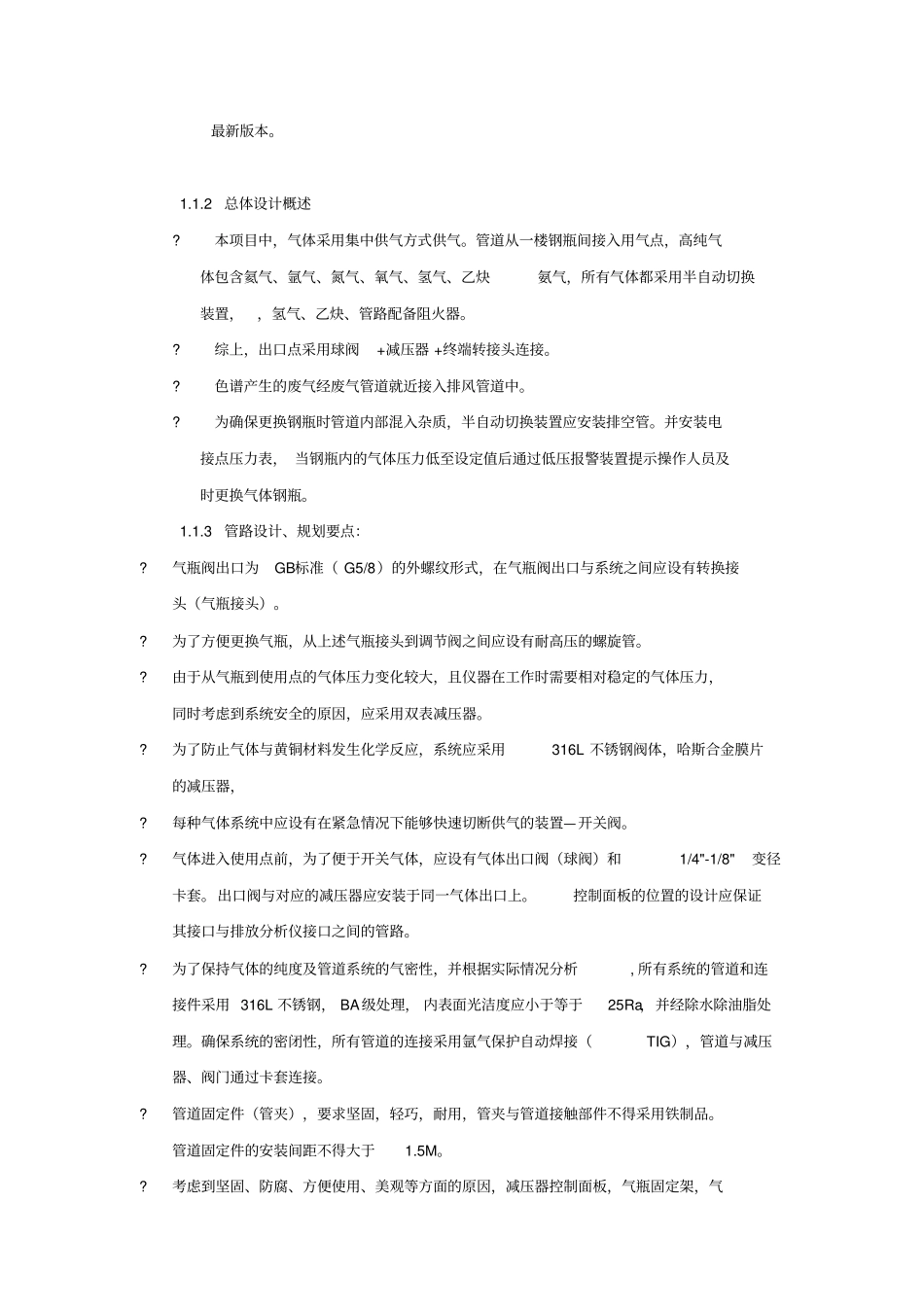

实验室气体管道说明及安装1.1实验室气体管道系统技术说明1.1.1编制依据参照国家规范标准规范（描述、罗列本招标文件适用的主要标准和规范）下列规范、规程和标准通过引用构成了本技术文件的组成部分。本技术文件涉及到的规范、规程和标准，除注明年号者外，应为最新版本。所有工程的制造、检验及验收除应符合本技术文件外，尚应符合图样以及订货技术协议的有关规定：?GB50016－2006《建筑设计防火规范CodeforFirePreventionofBuildingDesign》?GB50235－2010《工业金属管道施工规范Codeforconstructionofindustrialmetallicpiping》?JGJ91－93《科学实验建筑设计规范DesignCodeforconstructionofscientificLab》?GB50316-2000《工业金属管道设计规范Designcodeforindustrialmetallicpiping》(2008年版)?GB50177-2005《氢气站设计规范DesignCodeforH2station》?GB/T20801-2006《压力管道规范工业管道DesignCodeforPressurePipelines》?GB16912-2008《深度冷冻法生产氧气及相关气体安全技术规程》?GB50236-2011《现场设备、工业管道焊接工程施工规范》?GB50184-2011《工业金属管道工程施工质量验收规范》?SH/T3103-2009《石油化工中心化验室设计规范》?电子工业部气体管道安全管理规程?GB4962-2008《氢气使用安全技术规程》?SH3501-2011《石油化工有毒、可燃介质钢制管道工程施工及验收规范》当上述文件与本技术文件条件的要求发生矛盾时，原则上按照较严者的要求执行，或书面形式向买方提出，由买方负责联络设计方提出处理意见；以上标准均采用最新版本。1.1.2总体设计概述?本项目中，气体采用集中供气方式供气。管道从一楼钢瓶间接入用气点，高纯气体包含氦气、氩气、氮气、氧气、氢气、乙炔氨气，所有气体都采用半自动切换装置，，氢气、乙炔、管路配备阻火器。?综上，出口点采用球阀+减压器+终端转接头连接。?色谱产生的废气经废气管道就近接入排风管道中。?为确保更换钢瓶时管道内部混入杂质，半自动切换装置应安装排空管。并安装电接点压力表，当钢瓶内的气体压力低至设定值后通过低压报警装置提示操作人员及时更换气体钢瓶。1.1.3管路设计、规划要点：?气瓶阀出口为GB标准（G5/8）的外螺纹形式，在气瓶阀出口与系统之间应设有转换接头（气瓶接头）。?为了方便更换气瓶，从上述气瓶接头到调节阀之间应设有耐高压的螺旋管。?由于从气瓶到使用点的气体压力变化较大，且仪器在工作时需要相对稳定的气体压力，同时考虑到系统安全的原因，应采用双表减压器。?为了防止气体与黄铜材料发生化学反应，系统应采用316L不锈钢阀体，哈斯合金膜片的减压器，?每种气体系统中应设有在紧急情况下能够快速切断供气的装置—开关阀。?气体进入使用点前，为了便于开关气体，应设有气体出口阀（球阀）和1/4"-1/8"变径卡套。出口阀与对应的减压器应安装于同一气体出口上。控制面板的位置的设计应保证其接口与排放分析仪接口之间的管路。?为了保持气体的纯度及管道系统的气密性，并根据实际情况分析,所有系统的管道和连接件采用316L不锈钢，BA级处理，内表面光洁度应小于等于25Ra，并经除水除油脂处理。确保系统的密闭性，所有管道的连接采用氩气保护自动焊接（TIG），管道与减压器、阀门通过卡套连接。?管道固定件（管夹），要求坚固，轻巧，耐用，管夹与管道接触部件不得采用铁制品。管道固定件的安装间距不得大于1.5M。?考虑到坚固、防腐、方便使用、美观等方面的原因，减压器控制面板，气瓶固定架，气体出口面板应采用表面阳极化的铝合金材料。?使用单个钢瓶时，应配备轻型ABS钢瓶固定支架，将钢瓶牢固地固定于墙面上，防止钢瓶倾倒,发生意外。1.1.4主要产品技术规格：1）半自动切换系统a)产品品牌要求：ParkerVIGOURSwagelok产品并提供样品b)工作原理：应用于两侧高压/低压气体钢瓶减压供气，通过自动切换实现连续供气;不锈钢316L。c)结构特点：高压/低压减压器;膜片阀吹扫功能；安全阀；不锈钢压力表；；电接点压力表。d)技术参数：?最大进气压力：高压4350psig/低压（乙炔）250psig?最大出气压力：高压150psig/低压（乙炔）25psig?工作温度：-40°C至74℃?减压器泄漏率:1x10-8atm.cc/secHee)结...
