天然气利用工程管道下沟施工方案VIP专享VIP免费

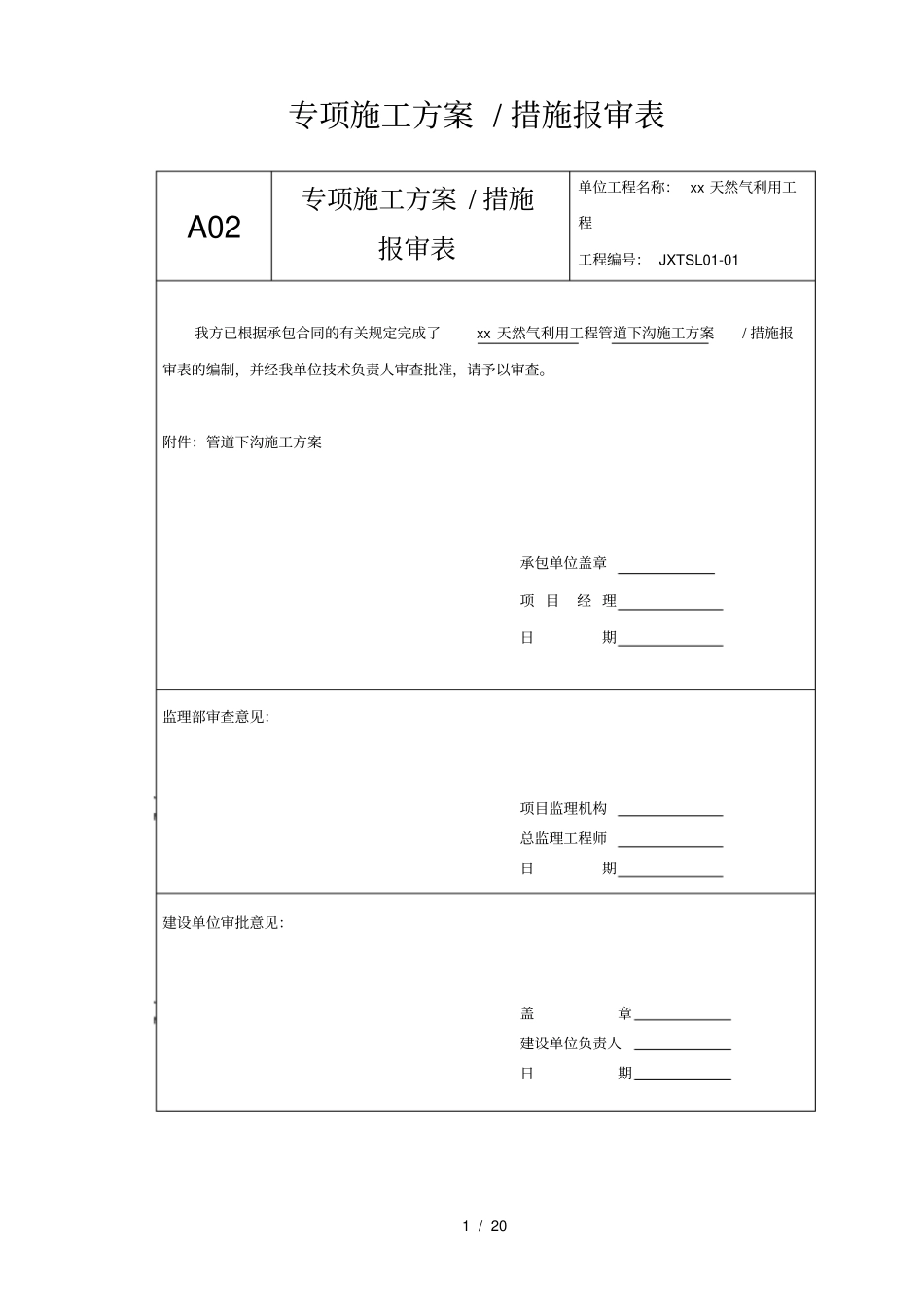

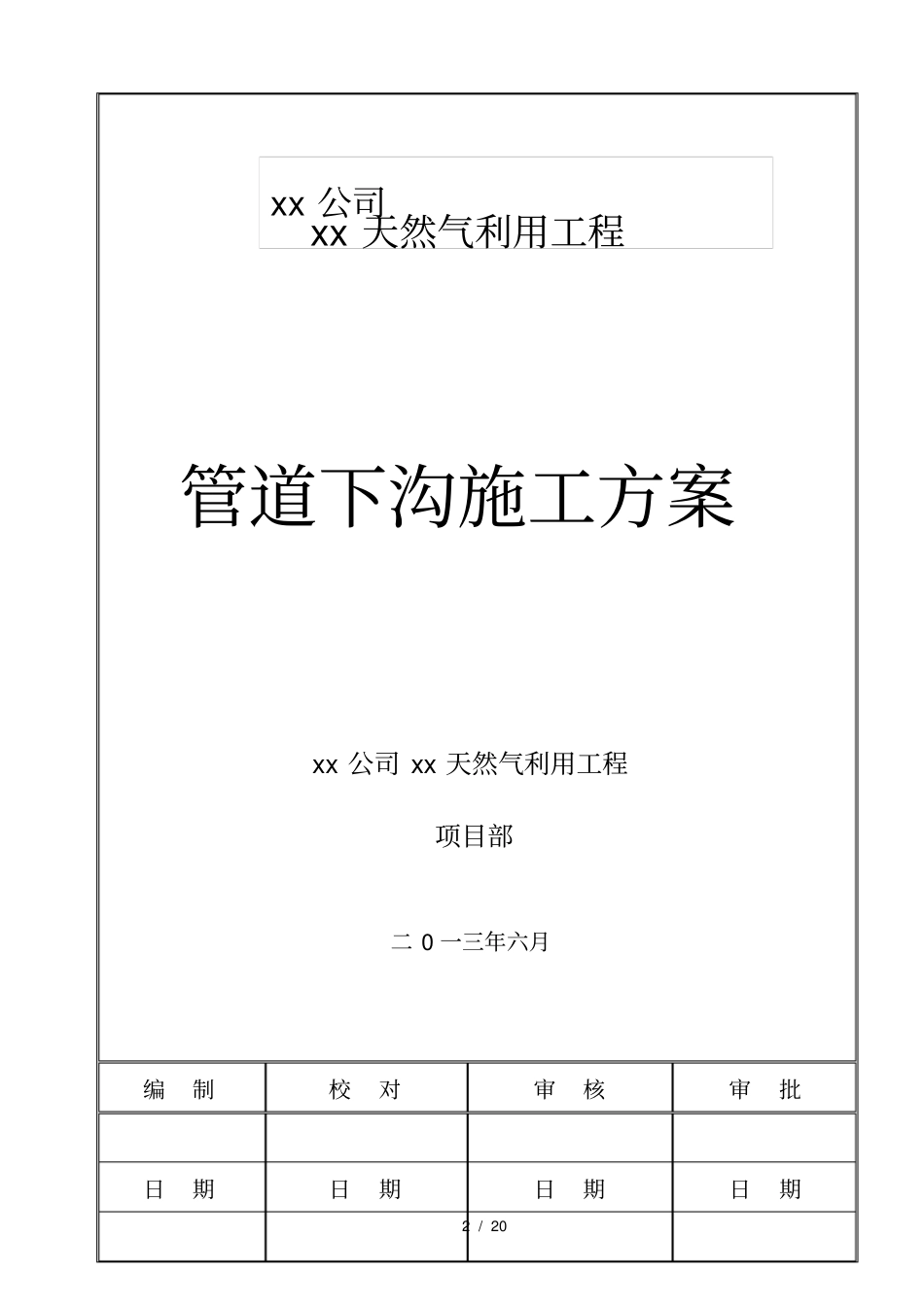

1/20专项施工方案/措施报审表A02专项施工方案/措施报审表单位工程名称：xx天然气利用工程工程编号：JXTSL01-01我方已根据承包合同的有关规定完成了xx天然气利用工程管道下沟施工方案/措施报审表的编制，并经我单位技术负责人审查批准，请予以审查。附件：管道下沟施工方案承包单位盖章项目经理日期监理部审查意见：项目监理机构总监理工程师日期建设单位审批意见：盖章建设单位负责人日期2/20xx天然气利用工程管道下沟施工方案xx公司xx天然气利用工程项目部二0一三年六月编制校对审核审批日期日期日期日期xx公司3/20xx天然气利用工程管道下沟施工方案xx公司xx天然气利用工程项目部二0一三年六月xx公司4/20一、编制依据1、《输油输气管道线路工程施工及验收规范》SY0401-98.2、本工程主施工组织设计及施工方案。3、《长输管道线路敷设流水作业施工工艺》SY/T4062-93。二、工程概况及工程主要实物量2.1、工程概况本工程为xx天然气利用工程线路安装工程，建设规模为进气阀室1座、石楼末站1座、DN406.4×8输气管线22.67公里，管线起点自YS150-YS280,线路全长22.67公里；本工程所用钢管为L415M钢，直径为DN406.4×8螺旋缝双面埋弧焊管,弯头与穿越采用DN406.4×8.8直缝双面埋弧焊管二种，管线沿线顶管穿越428省道3次，黄土源冲沟地带高低落差大等，给野外管道下沟施工带来一定难度。2.2、工程主要实物量序号段号名称材质及规格单位数量备注1xx段埋地部分管线DN406.4×8m155省道穿越部分管线DN406.4×8m20管件DN406.4×8个本工程管道施工主要采用沟上多接一预制，经检测、补口等工序完成后，管段进行整体下沟。根据目前施工现状，工作面展开一段，焊接等前期工作完成后下沟。在套管范围内的主管均在沟上预制为二接一，利用一台16吨吊车在穿管作业坑处用常规办法，吊装下沟。其它地段根据桩号分段，整体下沟。5/20吊装前的准备：、管道吊装下沟施工人员组织：xx三、指导思想树立质量第一，安全第一，用户第一的原则，各管理人员各负其责，做好技术指导，后勤服务的全面工作，为一线吊装施工创造条件。一线全体施工人员必须服从令行禁止的原则，一切行动服从吊装指挥人员的安排，吊装指挥人员在吊装前对每一环节应逐一进行检查，若有不符合要求的因素，立即予以纠正，参加吊装的全体人员必须以高度的责任心和吃苦耐劳的精神，来面对本职工作，确保管道吊装顺利完成。四、下沟准备4.1、与土建单位密切配合，按设计要求对管沟沟底标高、沟底宽度进行检查，清理沟内塌方、石块等杂物；对塌方较大的管沟段，清理后进行复测，保证管沟达到设计要求。4.2、使用电火花检漏仪按设计要求的检漏电压全面检查防腐层，如有破损或针孔及时修补。4.3、下管采用3台挖掘机进行下沟作业，起吊点距离管道环焊缝不应小于2m，起吊高度以1m为宜，起吊点的间距不应超过17m。下沟吊具宜使用尼龙吊带或橡胶辊轮吊篮，严禁直接使用钢丝绳。4.4、吊装前，应检查吊管机性能及吊装索具的的完好情况，对存在隐患的设备必须检修，合格后方可投入使用。对索具应检查型号，以保证与技术交底的相同；同时索具应完好无损，不得有断绳、断丝现象的发生，发现存在，应适当按要求缩小吊装重量或报废。6/20五、沟上准备管段全部焊缝经无损测试合格，防腐层表面经30KV电火花检漏，焊缝补口、管体补伤全部合格，阴极保护沟上作业已经完成。管段两端管口封堵完好。六、技术准备6.1编制切实可行的管道吊装下沟方案6.2清沟完成后，技术员填写关于管沟检验的工序质量控制表报监理，经现场监理复检确认。6.3技术员填写管道下沟工序报审表，并经监理批准。6.4召集全体参加管段下沟的施工人员进行下沟前的技术质量安全交底。七、人员准备（见管道吊装下沟施工人员组织）机械设备准备见下表序号机械名称型号规格数量备注1挖掘机2603台完好2施工指挥车皮卡1台完好3电火花检漏仪JG—51台完好4水准仪DS31台完好5吊装带20T2条完好6吊装带35T2条完好7钢丝绳扣及卡环20T2套完好8圆木?150×40004根完好9倒木260×260×30008根完好10过道板1000×2000×15012块完好八、管道下沟具体步骤8.1、吊装设备布置如图所示7/20在距管端A点25M处的B点设一台220挖...
