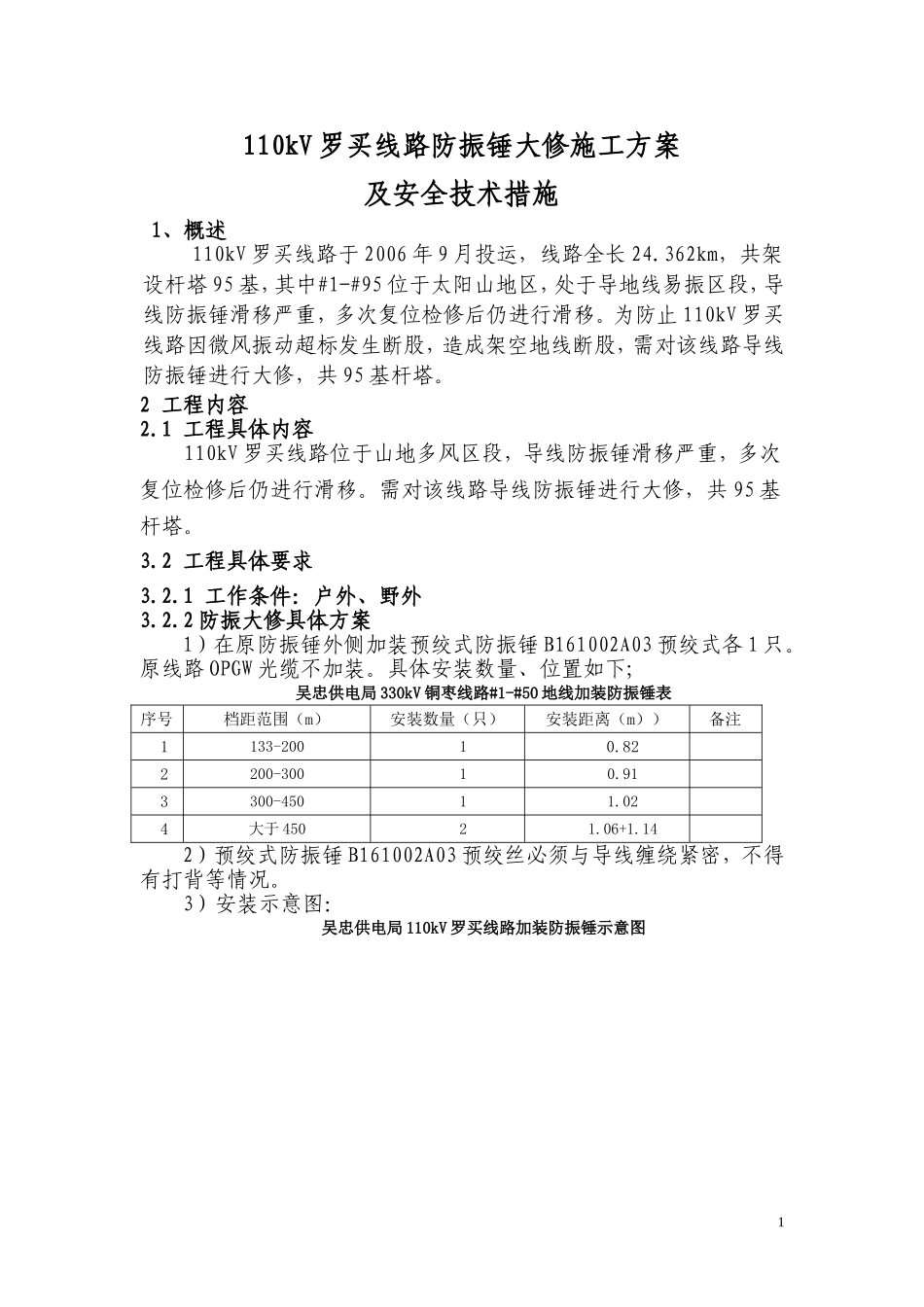

110kV罗买线路防振锤大修施工方案及安全技术措施1、概述110kV罗买线路于2006年9月投运，线路全长24.362km，共架设杆塔95基，其中#1-#95位于太阳山地区，处于导地线易振区段，导线防振锤滑移严重，多次复位检修后仍进行滑移。为防止110kV罗买线路因微风振动超标发生断股，造成架空地线断股，需对该线路导线防振锤进行大修，共95基杆塔。2工程内容2.1工程具体内容110kV罗买线路位于山地多风区段，导线防振锤滑移严重，多次复位检修后仍进行滑移。需对该线路导线防振锤进行大修，共95基杆塔。3.2工程具体要求3.2.1工作条件：户外、野外3.2.2防振大修具体方案1）在原防振锤外侧加装预绞式防振锤B161002A03预绞式各1只。原线路OPGW光缆不加装。具体安装数量、位置如下;吴忠供电局330kV铜枣线路#1-#50地线加装防振锤表序号档距范围（m）安装数量（只）安装距离（m））备注1133-20010.822200-30010.913300-45011.024大于45021.06+1.142）预绞式防振锤B161002A03预绞丝必须与导线缠绕紧密，不得有打背等情况。3）安装示意图：吴忠供电局110kV罗买线路加装防振锤示意图14施工组织措施4.1施工组织安排：施工单位：宁夏天净天能电力有限公司工程负责人：万占彪现场负责人：王少军4.3主要工管员职责4.3.1工作总负责人：①工作总负责人负责审核组织技术措施，并组织协调各现场施工人员之间的安全管理。②监督各作业人员严格执行有关“规程”及进行安全教育和施工全过程的安全管理、技术管理工作，杜绝任何事故的发生。③督促、协调施工全过程的质量管理工作。4.3.2现场施工安全负责人：①负责检查工作票所列的安全措施是否正确完备，是否符合现场实际条件；监督施工全过程的安全、质量管理工作；监督现场施工全过程的违章指挥并制止违章作业。②施工前对现场工作班成员进行技术、安全交底，交代安全措施核技术措施。组织学习有关安全施工方面的知识，对可能出现的安全技术问题提出防范措施。③检查现场工作班人员是否执行“规程”和有关安全生产，施工技术措施的执行落实工作。④严格组织好现场工作，对批准后的安全、技术措施认真贯彻执行，并及时汇报现场施工质量情况。⑤严格执行工作票所列的安全措施，严格监督本措施的实施并做好现场各种记录。4.3.3现场作业人员：①熟悉工作内容、工作流程、作业方法，掌握安全措施，明确现场作业中的危险点，并履行确认手续。2②严格遵守安全规章制度、技术规程和劳动纪律，对自己在工作中的行为负责，互相关心工作安全，并监督现场安全措施的实施。③正确使用安全工器具，严格按《安规》要求进行现场作业。5施工技术措施5.1材料进场要求进场的材料必须有出厂合格证明资料，经检查符合工程设计要求后，方可进入现场。所使用的材料必须经试验合格后方可使用。5.2施工质量保证措施1）本次工作为线路带电进行。要求监护人认真监护，及时纠正作业人员的不安全动作。2）在线路地线上实施防振方案。3）施工后防振锤与线夹间的距离应满足安装要求，安装位置误差范围应控制在±30mm。5.3现场执行的安全措施施工方施工作业现场必须按以下安全技术标准执行，确保施工作业现场安全，确保施工质量合格。表1：施工作业现场引用规范和标准序号现场施工引用规范标准名称标准号备注1国家电网公司安全工作规程（电力线路部分）国家电网公司，2009版235kV-330kV架空输电线路检修、施工现场标准化管理规定（试行）Q/NDL2209/014－20103110～500千伏架空送电线路施工及验收规范GB50233—20054架空输电线路运行规程DL/T741‐20106施工安全保证措施6.1作业程序严格执行工作票制度及《安规》要求。6.2作业人员在得到工作负责人许可后方可进行杆塔上工作。6.3本次工作属带电作业工作，所以在安装过程中，一切严格执行《安规》相关部分要求。6.4带电杆塔上进行地线防振大修工作，作业人员活动范围及其所携带的工具、材料等，与带电导线最小距离不准小于表5-1的规定。表5-1在带电线路杆塔上工作与带电导线最小安全距离电压等级（KV)安全距离（m)电压等级（KV)安全距离（m)10及以下0.73304.020、351.05005.063（66）、1101.57508.02003.010009.5进行上述工作，应使用绝缘无极绳索，风...
