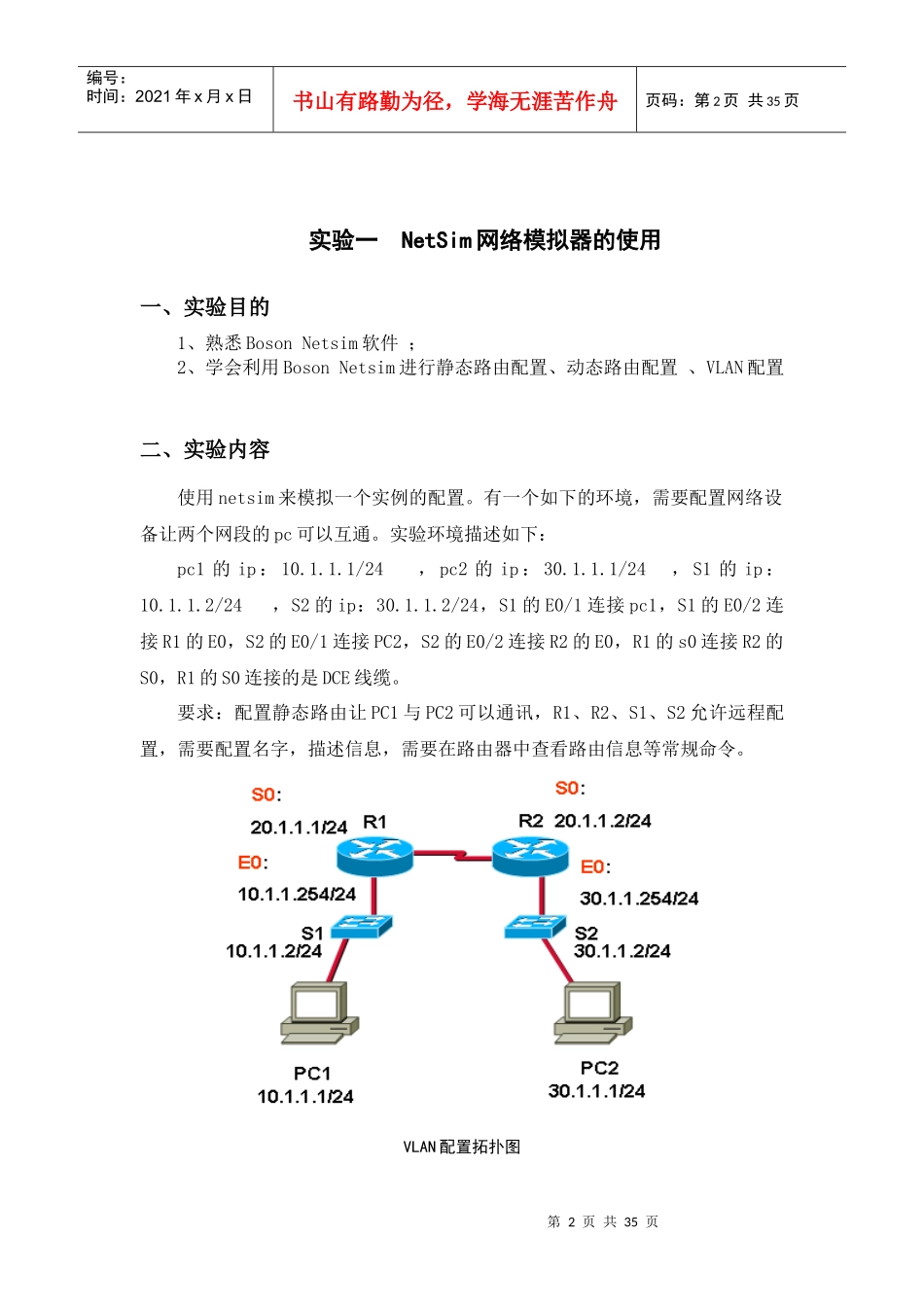

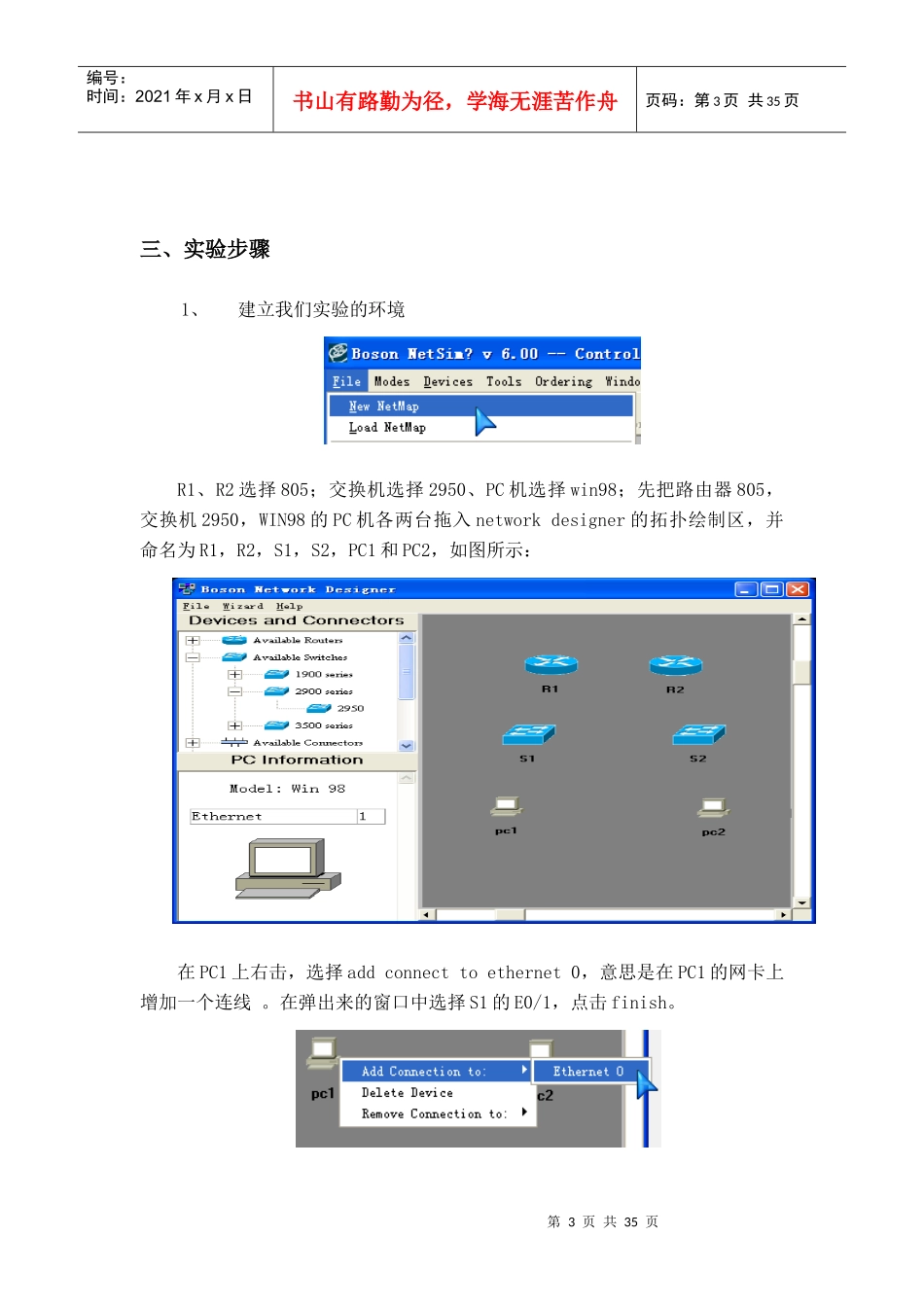

第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共35页中南大学网络工程实验报告题目：《网络工程》实验报告姓名：XXXX班级：计科XXXX班学号：0909XXXX指导老师：桂劲松完成时间：2013XXXX第2页共35页第1页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共35页实验一NetSim网络模拟器的使用一、实验目的1、熟悉BosonNetsim软件；2、学会利用BosonNetsim进行静态路由配置、动态路由配置、VLAN配置二、实验内容使用netsim来模拟一个实例的配置。有一个如下的环境，需要配置网络设备让两个网段的pc可以互通。实验环境描述如下：pc1的ip：10.1.1.1/24，pc2的ip：30.1.1.1/24，S1的ip：10.1.1.2/24，S2的ip：30.1.1.2/24，S1的E0/1连接pc1，S1的E0/2连接R1的E0，S2的E0/1连接PC2，S2的E0/2连接R2的E0，R1的s0连接R2的S0，R1的S0连接的是DCE线缆。要求：配置静态路由让PC1与PC2可以通讯，R1、R2、S1、S2允许远程配置，需要配置名字，描述信息，需要在路由器中查看路由信息等常规命令。VLAN配置拓扑图第3页共35页第2页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共35页三、实验步骤1、建立我们实验的环境R1、R2选择805；交换机选择2950、PC机选择win98；先把路由器805，交换机2950，WIN98的PC机各两台拖入networkdesigner的拓扑绘制区，并命名为R1，R2，S1，S2，PC1和PC2，如图所示：在PC1上右击，选择addconnecttoethernet0，意思是在PC1的网卡上增加一个连线。在弹出来的窗口中选择S1的E0/1，点击finish。第4页共35页第3页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共35页PC1和S1的E0/1已经接好了。在S1上右击，选择在第二个端口新建一条连线。第5页共35页第4页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共35页在弹出的窗口选R1的E0接口，点击Finish完成。这样S1的E0/2就和R1的E0口连接起来了。接下来在R1上右键，选择S0。第6页共35页第5页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共35页在弹出的窗口中选择第一项：点到点的广域网连接Next，在弹出的窗口选R2的s0，点击Finish。第7页共35页第6页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共35页在弹出的窗口中选择两台路由器S0接口连线的DCE线缆，可以选R1的S0或者R2的S0，我们选择R1的S0，记住在下面的配置中，我们需要在R1的S0端口配置clockrate。这样PC1，S1，R1，R2都已经连接好了，同样的方法连接S2，PC2。第8页共35页第7页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共35页拓扑图绘制好了以后，在bosonnetworkdesigner选择菜单中file－loadnetmapintothesimulator，以便把设计好的拓扑图装入netsim进行配置。第9页共35页第8页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共35页在弹出的提示框中点击确定，设计好的拓扑被装载到了netsim中，networkdesigner可以关闭了。2、配置IP回到netsim中，发现刚才的拓扑已经装入了，默认的配置界面进入了第一台路由器的用户模式。第10页共35页第9页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共35页先配置PC机在pc1的界面中配置ip和网关，第一条命令是配置ip，第二条命令是配置网关。同样配置pc2:C:>ipconfig/ip30.1.1.1255.255.255.0C:>ipconfig/dg30.1.1.254点击Eswitchs选择S1，开始配置S1第11页共35页第10页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共35页配置交换机和路由器的时候，可以按按回车键，清理一下屏幕。下图配置S1的名字，密码配置ip:配置端口描述:第12页共35页第11页共35页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共35页点击Erouters选择R1，开始配置R1,如图是配置的名字和enable密码，vty密码等配置R1的端口:3、配置查看静态路由第13页共35页第12页共35页编号：时间：2021年x月x日...
