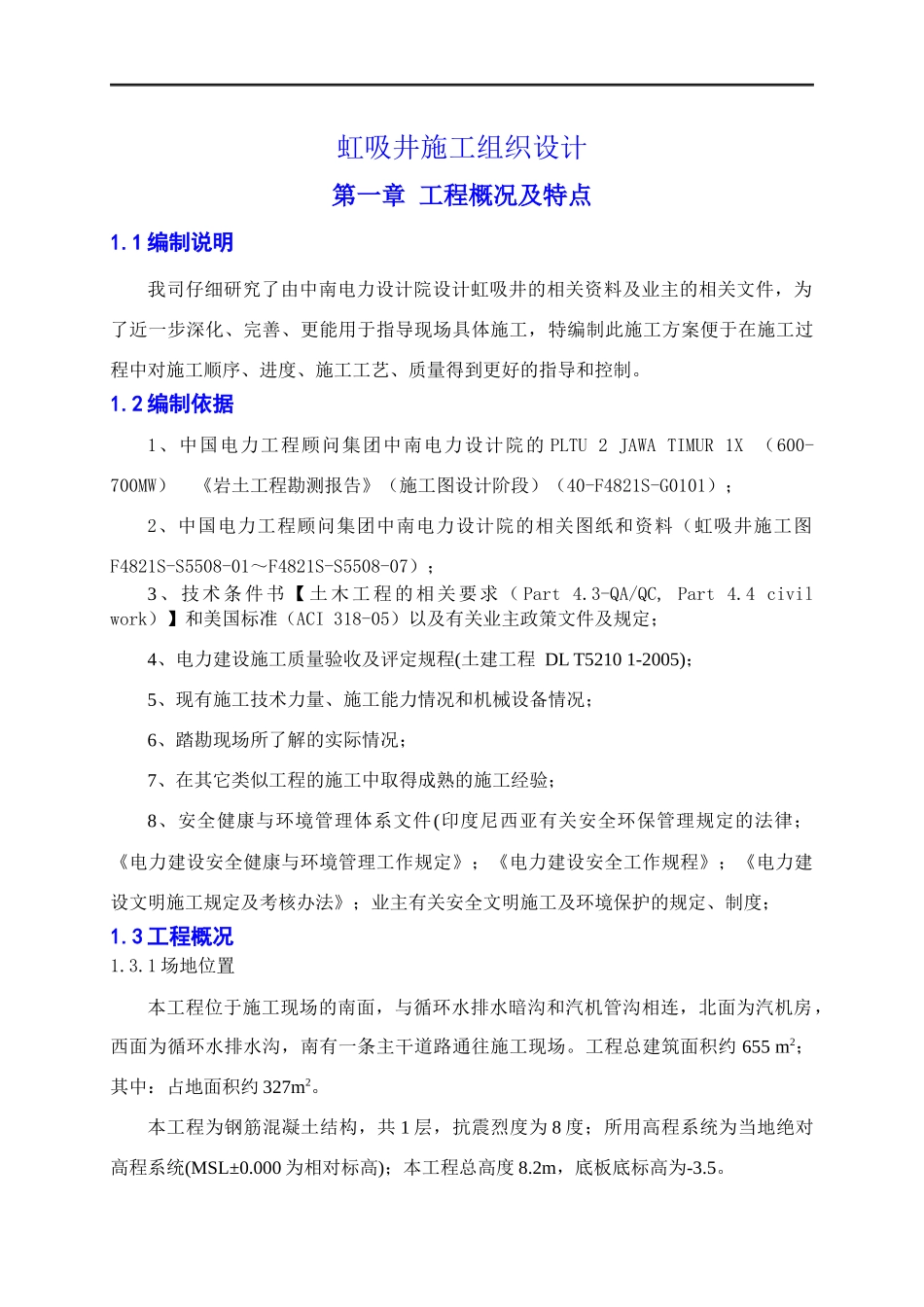

虹吸井施工组织设计第一章工程概况及特点1.1编制说明我司仔细研究了由中南电力设计院设计虹吸井的相关资料及业主的相关文件，为了近一步深化、完善、更能用于指导现场具体施工，特编制此施工方案便于在施工过程中对施工顺序、进度、施工工艺、质量得到更好的指导和控制。1.2编制依据1、中国电力工程顾问集团中南电力设计院的PLTU2JAWATIMUR1X（600-700MW）《岩土工程勘测报告》（施工图设计阶段）（40-F4821S-G0101）；2、中国电力工程顾问集团中南电力设计院的相关图纸和资料（虹吸井施工图F4821S-S5508-01～F4821S-S5508-07）；3、技术条件书【土木工程的相关要求（Part4.3-QA/QC,Part4.4civilwork）】和美国标准（ACI318-05）以及有关业主政策文件及规定；4、电力建设施工质量验收及评定规程(土建工程DLT52101-2005)；5、现有施工技术力量、施工能力情况和机械设备情况；6、踏勘现场所了解的实际情况；7、在其它类似工程的施工中取得成熟的施工经验；8、安全健康与环境管理体系文件(印度尼西亚有关安全环保管理规定的法律；《电力建设安全健康与环境管理工作规定》；《电力建设安全工作规程》；《电力建设文明施工规定及考核办法》；业主有关安全文明施工及环境保护的规定、制度；1.3工程概况1.3.1场地位置本工程位于施工现场的南面，与循环水排水暗沟和汽机管沟相连，北面为汽机房，西面为循环水排水沟，南有一条主干道路通往施工现场。工程总建筑面积约655m2；其中：占地面积约327m2。本工程为钢筋混凝土结构，共1层，抗震烈度为8度；所用高程系统为当地绝对高程系统(MSL±0.000为相对标高)；本工程总高度8.2m，底板底标高为-3.5。本工程基础为PC预应力混凝土桩。1.3.2工程范围本工程为：基础施工、上部建筑、结构施工、安装施工、装饰等施工。1.4工程特点1.4.1地形地貌本工程为人工填筑，场地基本平整，现场地面标高+3.05m，现场基坑内标高为+1.5m，其中最大开挖深度6.5m。1.4.2水文地质条件本工程几乎全部为粉质砂，含水量较大，利水性强，大整体储水量较少。1.4.3其他设计概况池壁内外及底板均用1:2防水砂浆抹面,厚20mm(内掺水泥用量的5%防水剂)。所有外露铁件(除不锈钢外)都要做防腐涂料,具体做法可以和全厂一致。水池施工完毕,应及时分层均匀回填池周填土.回填土不得采用淤泥土,建筑垃圾,耕土及有机质含量大于8%的土.回填土应分层碾压夯实,每层虚铺250~300厚,压实系数不小于93%。栏杆施工见F4821S-S5508-06栏杆施工图。本工程与循环水排水沟有一道伸缩缝及有一道穿墙套管￠3820mm，距底板顶500mm设水平施工缝一道。基础采用预应力管桩。砼的强度等级：井本体采用C30混凝土,抗渗等级S6，垫层C15混凝土，素砼C25填充PC桩内。地下一层楼板（除与土接壤的底板外）、非住宅未注明楼层梁、板、楼梯：C30。钢筋：￠表示HPB235级钢筋，屈服强度=235MPa。Φ表示HRB335级钢筋，屈服强度=335MPa。钢板Q235钢，焊条E43系列，遵从ASTM-A615标准。1.4.4工程重点及主要控制措施底板及剪力墙防裂技术措施，须制定综合措施，杜绝裂缝产生；本工程剪力墙厚且又高，模板支撑系统安全性能要求高，通过计算模板的承载力及严格按照模板施工图纸施工来保障。1.5现场条件临时用电为两台柴油机提供，容量为：80KVA；临时用水为铁罐储水箱提供，容量5000L；现场提供施工入口按现状；现场施工场地按现状，桩基已基本施工完成；第二章工程目标2.1质量目标本工程质量要求为合格；外露混凝土构件需达到清水混凝土质量标准；2.2安全目标为贯彻“安全第一，预防为主”的方针，提高本工程建设过程安健环管理水平，保障人员在劳动过程中的安全与健康。杜绝重伤及以上事故；杜绝重大机械设备事故；杜绝重大火灾事故；杜绝负主要责任的重大交通事故；杜绝压力容器爆炸事故；杜绝重复发生相同性质的事故；2.3工期目标本工程工期目标：总工期目标控制在31天内。计划开工日期2008年7月18日，完工日期2008年8月17日；本工程的形象进度控制点见各阶段性施工进度计划；第三章施工部署3.1项目组织机构本项目设“三部一室”即工程技术部、商务部、、综合办公室等（项目组...
