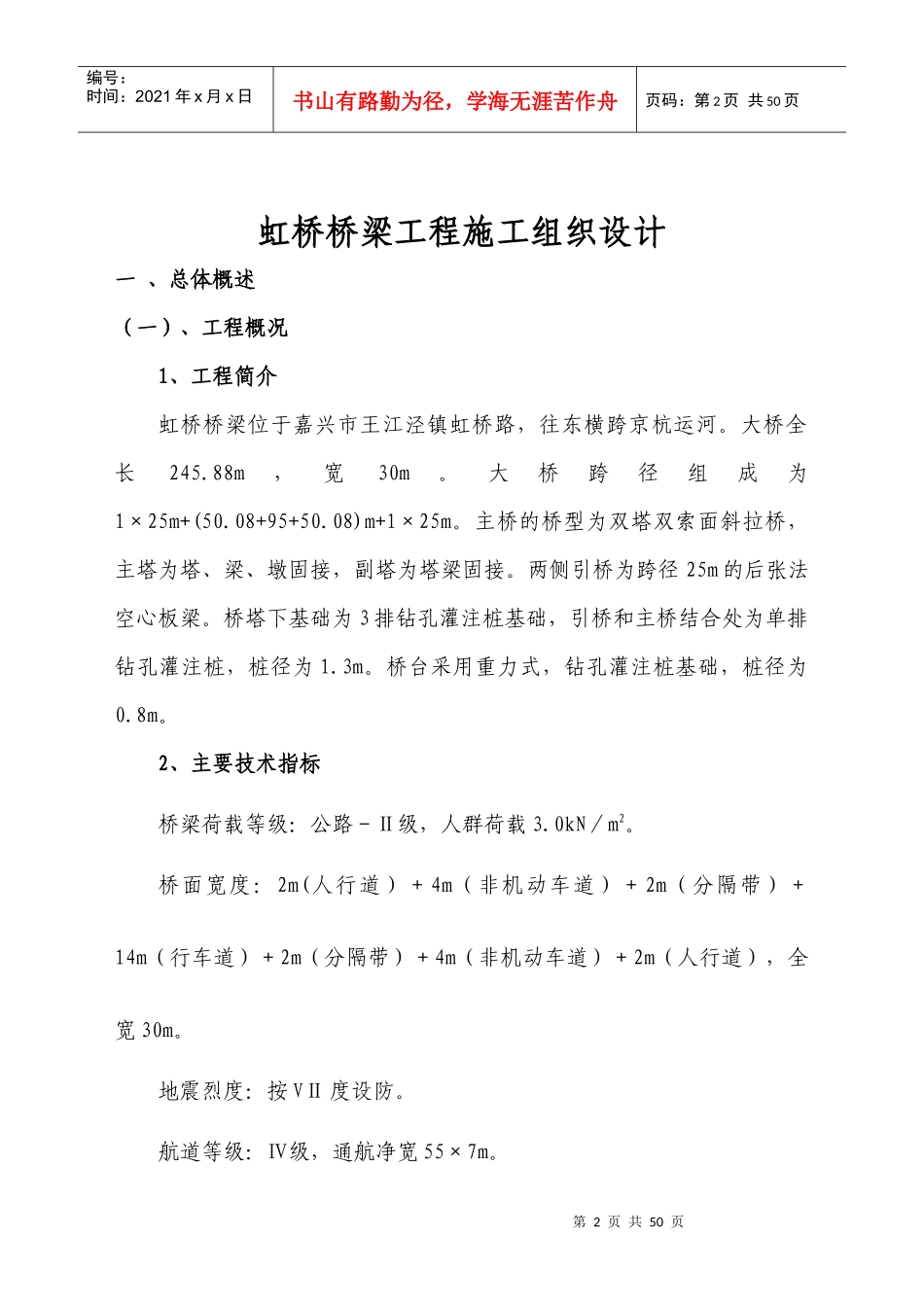

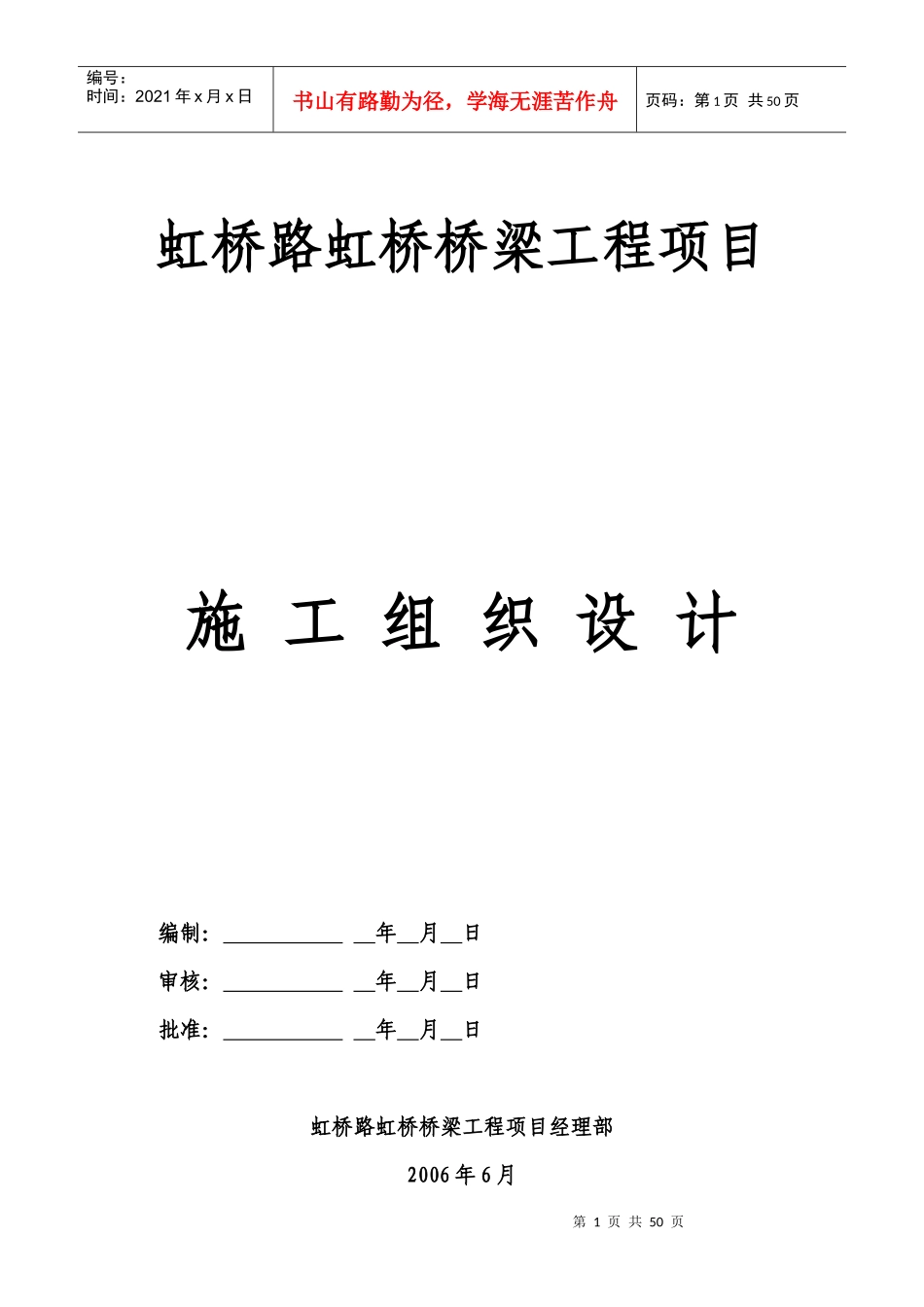

第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共50页虹桥路虹桥桥梁工程项目施工组织设计编制：年月日审核：年月日批准：年月日虹桥路虹桥桥梁工程项目经理部2006年6月第2页共50页第1页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共50页虹桥桥梁工程施工组织设计一、总体概述（一）、工程概况1、工程简介虹桥桥梁位于嘉兴市王江泾镇虹桥路，往东横跨京杭运河。大桥全长245.88m，宽30m。大桥跨径组成为1×25m+(50.08+95+50.08)m+1×25m。主桥的桥型为双塔双索面斜拉桥，主塔为塔、梁、墩固接，副塔为塔梁固接。两侧引桥为跨径25m的后张法空心板梁。桥塔下基础为3排钻孔灌注桩基础，引桥和主桥结合处为单排钻孔灌注桩，桩径为1.3m。桥台采用重力式，钻孔灌注桩基础，桩径为0.8m。2、主要技术指标桥梁荷载等级：公路－Ⅱ级，人群荷载3.0kN／m2。桥面宽度：2m(人行道）＋4m（非机动车道）＋2m（分隔带）＋14m（行车道）＋2m（分隔带）＋4m（非机动车道）＋2m（人行道），全宽30m。地震烈度：按VⅡ度设防。航道等级：Ⅳ级，通航净宽55×7m。第3页共50页第2页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共50页3、工程特点及施工重点（1）、场地地面东侧为农田，东边道路不通，施工前期工程较大，需填筑便道，西侧为低洼地，需填筑道渣平整场地。（2）、水上交通便利。（3）、本工程施工重点是主桥主塔施工和主桥的预制拼装。（二）、施工组织总体设想1、项目组织管理按ISO9001质量认证体系标准和环境职业安全健康管理体系标准设置本工程项目经理部，本项目部经理由姚贵顺担当。由项目部管理工程施工队，组织指挥生产，对作业层全过程实施质量、安全、进度的有效管理和监控，为满足工期、质量创优提供有力的组织保证。项目部设项目经理、项目副经理、总工各一名，成立四科一室组织机构，下辖两支桥梁施工队和两个道路施工队。具体人员见现场施工组织机构框图第4页共50页第3页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共50页项目经理是工程第一负责人，负责项目部的组建，对工程进行全方位管理，进行现场指挥，协调计划的编制、落实工作。项目总工抓好本工程的测量放样、质量检验资料等技术工作，贯彻项目经理制定的计划，认真做好传、帮、带工作，为施工队伍带好接班人。质检科加强落实内部质检制度，做到自检、互检、交接检工作，并第5页共50页第4页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共50页确保质检资料齐全，协助项目经理把好工程质量关。生技科在技术负责人的指导下，做到测量放样准确无误，督促质检员做好质检工作，负责落实技术规范、引进传导新工艺、新方案来提高工程质量，协助项目经理抓好工程的进度计划。机料科负责施工机械设备、原材料在确保质量的前提下及时供应，避免因机械故障、材料补缺而影响工程进度。安全科加强安全知识的宣传，监督施工队伍，落实安全措施，确保本工程自始自终文明。财务科主要加强对工程成本的控制并会同生技部门做好工程的计量工作。试验室负责材料的抽样和试验，负责各项试验检测工作，并对施工现场的质量进行有效的控制。工程队负责项目的具体实施，切实贯彻项目部下达的工作计划，工地技术员协助生技科做好测量放样工作。2、施工段落划分第6页共50页第5页共50页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共50页根据地形，项目部将本工程分为河东和河西两个工区，分别由两支桥梁施工队和一支道路施工队承担现场的施工任务，全桥的预制构件在本公司的构件厂预制并负责运输和安装。3、工程质量、工期、安全、文明施工及环保目标（1）、质量目标严格按照国家现行的施工技术规范、规程和质量评定标准进行施工，分项工程合格率100%，单位工程质量等级为合格，安全事故、环境事故为零。（2）、工期目标总工期为18个月，如业主需要提前竣工时，我单位无条件服从，配合业主实现整体工程工期目标，我们单位的目标工期为16个月。（3）、安全、文明施工及...
