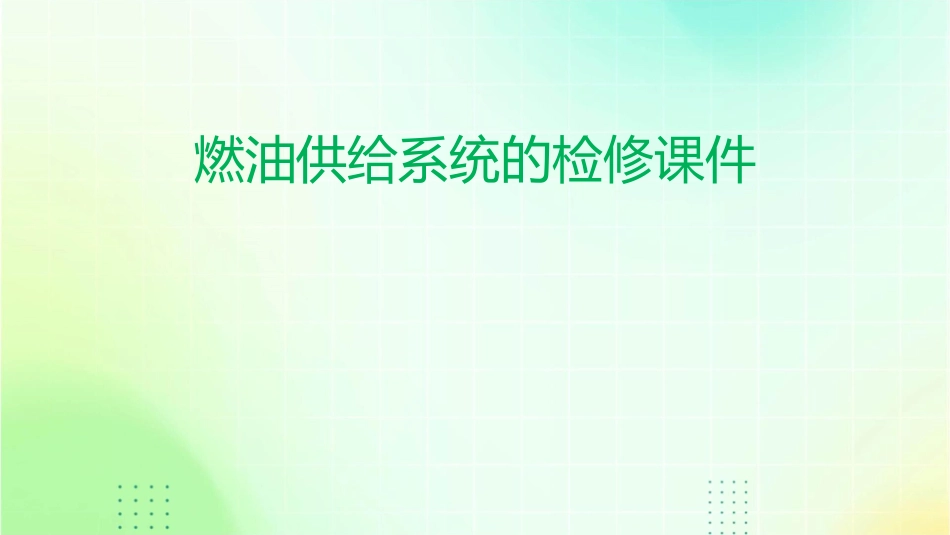

燃油供给系统的检修课件VIP免费

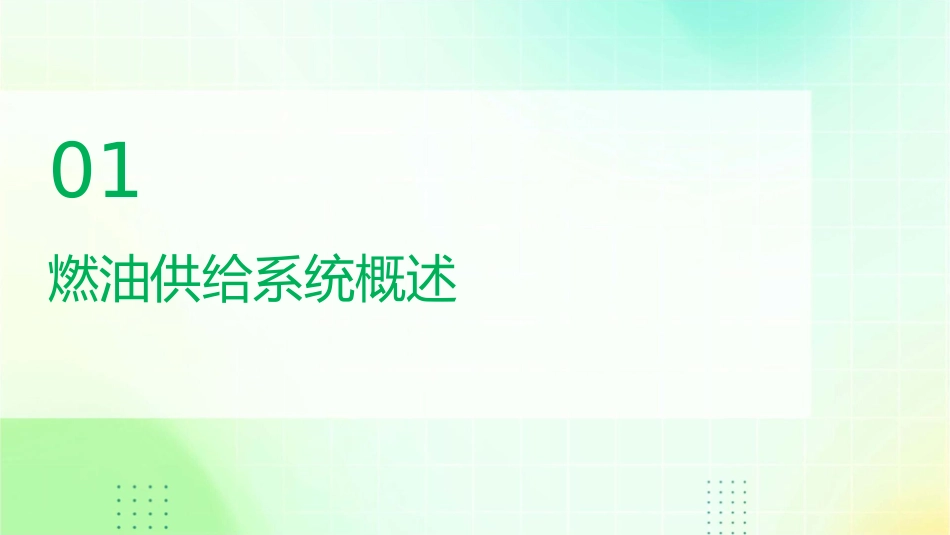

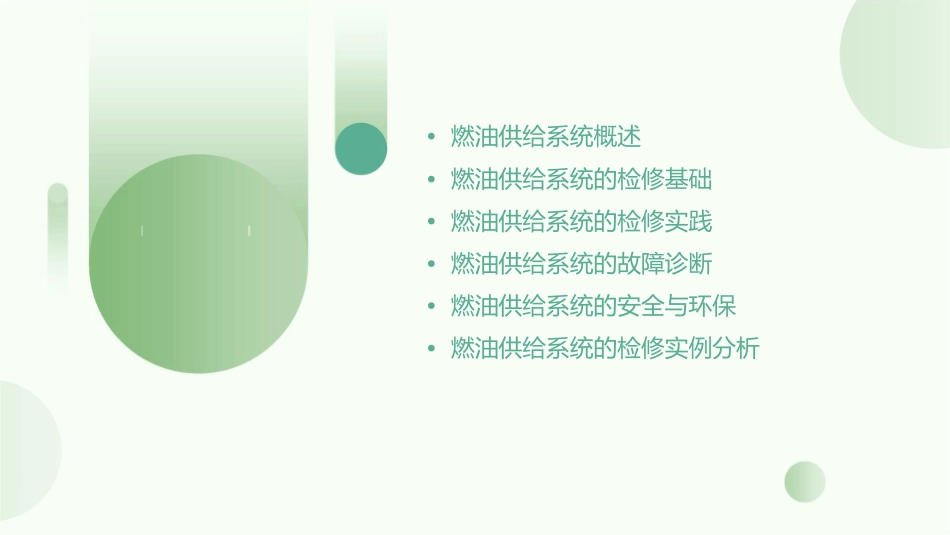

燃油供给系统的检修课件•燃油供给系统概述•燃油供给系统的检修基础•燃油供给系统的检修实践•燃油供给系统的故障诊断•燃油供给系统的安全与环保•燃油供给系统的检修实例分析01燃油供给系统概述燃油供给系统的组成输油管燃油泵连接油箱和发动机，将燃油输送至发动机。将燃油从油箱中抽出，加压后输送至发动机。油箱燃油滤清器喷油器将燃油喷入发动机的进气歧管或气缸内，与空气混合后燃烧。用于储存燃油，通常安装在车辆的尾部。过滤燃油中的杂质和水分，确保燃油的清洁度。燃油供给系统的功用01020304提供燃油过滤杂质计量燃油调节压力为发动机提供适量的燃油，确保发动机的正常运转。清除燃油中的杂质和水分，保持燃油的清洁度。控制并计量输送至发动机的燃油量，确保发动机的稳定运转。保持燃油的压力稳定，确保燃油能够顺利喷入发动机。燃油供给系统的分类按供油方式分可以分为单点供油和多点供油两种方式。单点供油是指发动机的各个气缸共用一个喷油器进行供油，而多点供油是指在每个气缸上都安装一个喷油器进行单独供油。按喷油方式分可以分为机械式喷油和电子喷油两种方式。机械式喷油是指喷油器的开启和关闭由机械机构控制，而电子喷油则是由电子控制系统控制喷油器的开启和关闭。02燃油供给系统的检修基础燃油供给系统的检修工具专用工具如燃油压力表、燃油滤清器拆卸工基础工具具等。包括螺丝刀、扳手、测量仪表等。防护工具如工作服、手套、鞋等，以保护检修人员安全。燃油供给系统的检修流程准备工作测量和调整确定需要检修的部件和工具，并准备好相关资料和设备。使用测量仪表检查燃油压力、喷油嘴喷雾等参数，并根据需要进行调整。安全检查清洁和更换确保燃油系统无泄漏，并关闭所有电源和阀门。清洁或更换损坏或污染的部件。部件检查后期检查检查燃油泵、燃油滤清器、喷油器等部件是否有重新启动发动机并观察运行是否正常。异常。燃油供给系统的检修注意事项安全第一注意细节确保检修过程安全，避免直接注意检查细微部分，如连接处、接触燃油和高温部件。密封件等，避免漏油或堵塞。规范操作预防为主遵循操作规程和相关规定，不要随意拆卸和调整部件。提前发现和解决问题，预防故障的发生，保证车辆正常运行。03燃油供给系统的检修实践燃油泵的检修•总结词：燃油泵是燃油供给系统中的重要组成部分，负责将燃油从油箱中抽出并加压输送到发动机中。对燃油泵的检修可以确保其正常运转，避免因供油不足或中断导致发动机故障。燃油泵的检修详细描述1.拆卸燃油泵：首先需要将车辆举升，并拆卸油箱和燃油泵的连接件，然后取出燃油泵。2.检查燃油泵外观：观察燃油泵是否有明显的磨损或损坏，如发现异常应及时更换燃油泵。燃油泵的检修3.检查燃油泵性能使用测试工具测量燃油泵的供油量和压力是否正常，如发现异常应进行调整或更换燃油泵。4.重新安装燃油泵将燃油泵重新安装到油箱中，并连接好相关管路和连接件。燃油滤清器的检修总结词：燃油滤清器是燃油供给系统中的过滤装置，用于清除燃油中的杂质和颗粒物，保护发动机不受损坏。对燃油滤清器的检修可以延长发动机使用寿命。详细描述1.拆卸燃油滤清器：找到燃油滤清器的位置，并使用适2.检查燃油滤清器：观察燃油滤清器是否有堵塞、破损或泄漏等情况，如发现异常应及时更换燃油滤清器。当的工具将其拆卸下来。3.检查连接管路：检查与燃油滤清器连接的管路是否有漏油或堵塞情况，如发现异常应及时修复或更换管路。4.重新安装燃油滤清器：将新的燃油滤清器重新安装到发动机上，并紧固好相关螺丝和连接件。燃油管的检修总结词：燃油管是燃油供给系统中的输送通道，负责将燃油从油箱输送到发动机中。对燃油管的检修可以确保其密封性和畅通性，避免燃油泄漏和供应不畅。详细描述1.检查燃油管外观：观察燃油管是否有变形、老化或损坏等情况，如发现异常应及时更换燃油管。2.检查连接处：检查燃油管与油箱、发动机等连接处是否紧固、密封，如发现异常应及时修复或更换连接处。3.检查畅通性：使用压缩空气或清洗剂检查燃油管的畅通性，如发现堵塞或泄漏等情况，应及时清理或更换燃油管。4.重新安装燃油管：将新的燃油管重新安...
