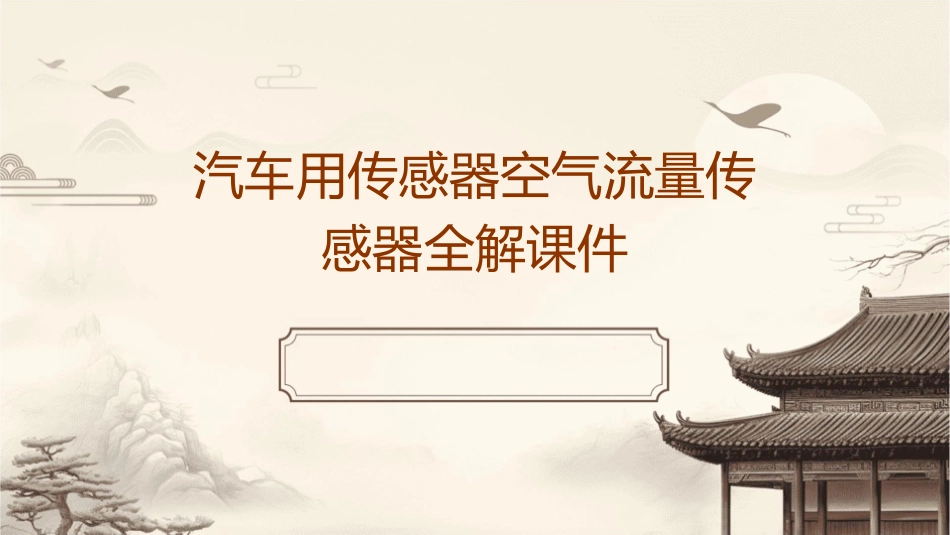

汽车用传感器空气流量传感器全解课件VIP免费

汽车用传感器空气流量传感器全解课件•空气流量传感器的工作原理•空气流量传感器的应用•空气流量传感器的故障诊断与维修•新型空气流量传感器技术与发展趋势目录•典型案例分析01CATALOGUE传感器概述传感器的定义和作用定义传感器是一种能够感知和检测物理、化学量，并将其转换为可读信号的装置。作用传感器在汽车中扮演着至关重要的角色，它们能够监测和测量各种参数，如温度、压力、速度、距离、重量等，从而帮助驾驶员更好地了解车辆的运行状态和驾驶环境。传感器的分类和组成分类根据不同的应用场景和监测对象，传感器可以划分为多种类型，如温度传感器、压力传感器、速度传感器、距离传感器等。组成传感器通常由敏感元件、转换电路和信号输出接口组成。敏感元件负责感知和检测物理、化学量，转换电路将感知结果转换为电信号，信号输出接口则将电信号输出给汽车控制系统或驾驶员。传感器在汽车中的应用进气温度传感器冷却液温度传感器用于检测进气歧管的温度，帮助发动机控制模块调整空气-燃料混合比例，以获得最佳的燃烧效率。用于检测发动机冷却液的温度，帮助驾驶员及时了解发动机的工作温度，同时为发动机控制模块提供参考数据，以实现最佳的发动机性能控制。空气流量传感器节气门位置传感器用于检测空气流量，帮助发动机控制模块调整空气-燃料混合比例，以获得最佳的燃烧效率。用于检测节气门的开度，帮助发动机控制模块了解驾驶员的加速意图，从而实现对发动机的精确控制。02CATALOGUE空气流量传感器的工作原理空气流量传感器的定义和作用定义空气流量传感器是用于测量进入发动机的空气流量的传感器。作用空气流量传感器的主要作用是采集进入发动机的空气流量信息，为发动机控制单元提供精确的数据，以便控制燃油喷射和点火等过程。空气流量传感器的分类和特点分类特点根据测量原理和结构特点，空气流量传感器可分为热线式、涡街式、量芯式等每种类型的空气流量传感器都有其独特的特点和应用范围。例如，热线式传感器精度高、响应速度快，但易受温度和湿度的影响；涡街式传感器结构简单、可靠性高，但测量范围有限；量芯式传感器精度高、测量范围广，但结构复杂、成本高。VS几种类型。空气流量传感器的工作原理和性能指标工作原理性能指标空气流量传感器通过测量空气流过传感器的速度或质量来反映空气流量的大小。例如，热线式传感器通过测量热线的温度变化来推算空气流量；涡街式传感器通过测量涡街的频率来推算空气流量；量芯式传感器通过测量空气流过量芯的阻力来推算空气流量。空气流量传感器的性能指标包括测量范围、精度、响应时间、可靠性等。其中，测量范围指的是传感器能够测量的空气流量的最大值和最小值；精度指的是传感器测量的准确程度；响应时间指的是传感器对空气流量变化的反应速度；可靠性指的是传感器在长时间使用过程中的稳定性和寿命。03CATALOGUE空气流量传感器的应用空气流量传感器在发动机控制系统中的应用监测进气量01空气流量传感器能够监测发动机的进气量，从而控制燃油喷射量，达到最佳的燃烧效率。确定点火和喷油时刻0203空气流量传感器可以确定最佳的点火和喷油时刻，以实现最佳的燃烧过程。检测空气滤清器状态空气流量传感器能够检测空气滤清器的状态，当空气滤清器脏污时提醒更换。空气流量传感器在汽车排放控制中的应用监测排放空气流量传感器可以监测汽车的排放，帮助控制汽车的排放达到环保标准。诊断故障空气流量传感器可以诊断汽车的故障，为维修提供帮助。提高排放控制效率空气流量传感器可以提高排放控制的效率，使汽车更加环保。空气流量传感器在汽车空调系统中的应用监测空气流量检测空气质量空气流量传感器可以监测空调系统的空气流量，以控制空调系统的效果。空气流量传感器可以检测空调系统吸入的空气质量，从而控制空气净化器的工作。控制空调系统的能耗空气流量传感器可以控制空调系统的能耗，以达到节能的目的。04CATALOGUE空气流量传感器的故障诊断与维修空气流量传感器的常见故障及原因分析010203传感器信号失真传感器硬件故障传感器软件故障信号偏移、噪声干扰、输出不稳敏感元件老化、电路板腐蚀、机械部件磨损等。...
