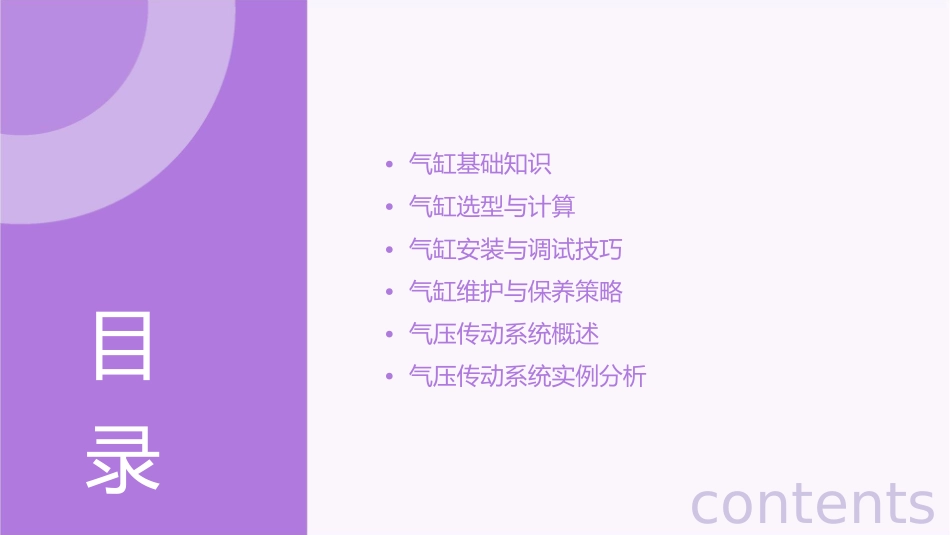

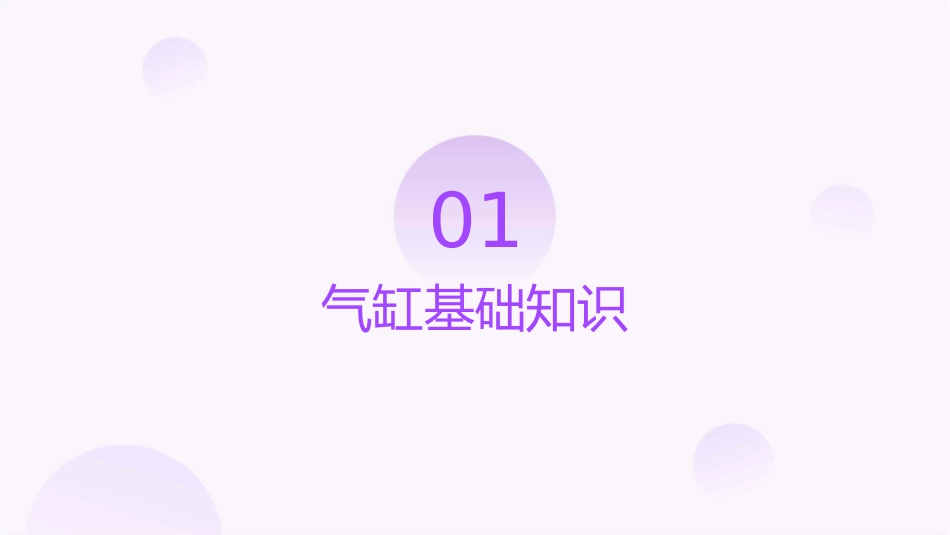

气缸安丘职业中等专业学校安丘职业中专课件•气缸基础知识•气缸选型与计算•气缸安装与调试技巧•气缸维护与保养策略•气压传动系统概述•气压传动系统实例分析目录contents01气缸基础知识气缸的定义与分类定义气缸是将气体的压力能转换为机械能的装置，通常由缸筒、活塞、活塞杆、端盖等部件组成。分类按结构可分为单作用气缸、双作用气缸、薄膜气缸等；按使用介质可分为气压气缸和液压气缸；按运动形式可分为直线运动气缸和旋转运动气缸等。气缸的结构与工作原理结构气缸由缸筒、活塞、活塞杆、端盖、密封圈等部件组成。其中，缸筒是气缸的外壳，活塞在缸筒内做往复直线运动，活塞杆连接活塞和外部负载，端盖用于固定和密封气缸，密封圈用于防止气体泄漏。工作原理当气缸进气口通入压缩空气时，活塞在气体压力的作用下向缸筒一端运动，从而带动活塞杆和外部负载做直线运动。当进气口排气时，活塞在弹簧或重力作用下返回原位，完成一次工作循环。气缸的优缺点及应用场景优点01气缸结构简单、工作可靠、输出力大、速度快、易于实现自动化控制等。缺点02气缸的行程和输出力受到一定限制，且易受到环境温度和压力的影响。此外，气缸需要定期维护和保养，以确保其正常工作。应用场景03气缸广泛应用于各种机械设备和生产线中，如数控机床、包装机械、印刷机械、纺织机械等。同时，气缸也常用于工业自动化系统中，如搬运机器人、装配线等。02气缸选型与计算气缸选型原则及方法选型原则根据实际工作条件、负载特性、运动速度等因素综合考虑，选择适合的气缸类型、结构形式和尺寸规格。选型方法通过计算气缸的理论输出力、实际输出力、气缸效率等参数，结合气缸的行程、速度等要求，进行气缸的初步选型。气缸参数计算与校核参数计算根据气缸的选型结果，计算气缸的理论输出力、气缸内径、活塞杆直径、气缸行程等参数。参数校核通过校核气缸的实际输出力、气缸效率等参数，判断气缸的选型是否合理，如有问题及时调整气缸的选型或参数。实例分析：气缸选型与计算过程选型过程根据设备的工作条件、负载特性、运动速度等因素，初步选定气缸的类型、结构形式和尺寸规格。实例描述以某自动化设备的气缸选型和计算为例，介绍气缸的选型原则和计算方法。计算过程计算气缸的理论输出力、实际输出力、气缸效率等参数，并进行参数校核，最终确定气缸的选型和参数。03气缸安装与调试技巧安装前准备工作及注意事项010203检查气缸及附件清洁安装位置准备工具和润滑脂确保气缸型号、规格正确，外观无损伤，附件齐全。清除安装位置上的油污、杂质，确保气缸安装平稳。准备好所需的扳手、螺丝刀等工具，以及适量的润滑脂。安装步骤详解及难点解析安装气缸体安装附件将气缸体放在底座上，对准螺根据气缸型号和规格，安装相应的附件，如传感器、气管等。栓孔，用螺栓固定好。安装底座安装活塞杆难点解析在安装过程中，要注意活塞杆与气缸体的同心度，以及附件的安装位置和紧固力度。将底座放在预定位置，用螺栓将活塞杆插入气缸体中，确保活塞杆与气缸体同心，然后固定好活塞杆。固定好。调试方法及常见问题处理调试方法给气缸供气，观察活塞杆的运动情况，检查气缸附件的工作状态，确保气缸正常工作。常见问题处理如遇到活塞杆运动不平稳、气缸漏气等问题，要及时检查并处理。可检查气缸安装是否牢固、附件是否损坏、润滑是否充分等，如有问题要及时处理。04气缸维护与保养策略定期检查内容及方法01020304外观检查泄漏检测活塞与活塞环检查阀门与管道检查观察气缸外观是否有损伤、裂纹、变形等情况，确保气缸结构完好。通过涂抹肥皂水或使用检漏仪检测气缸接口处是否有泄漏现象，及时处理泄漏问题。检查活塞与活塞环的磨损情况，检查气缸阀门和管道的通畅性，确保其密封性能良好。确保其正常工作。常见故障排查与处理方法气缸不工作气缸泄漏检查气源、阀门和气缸内部是否堵塞，清洗或更换相关部件。更换密封件，检查气缸接口处是否紧固，确保气缸密封性能良好。气缸动作缓慢气缸异响检查气源压力是否达标，清洗或更换气缸内部相关部件，确保气缸正常工作。检查活塞与气缸内壁是否配合良好，清洗活塞和气缸内...
