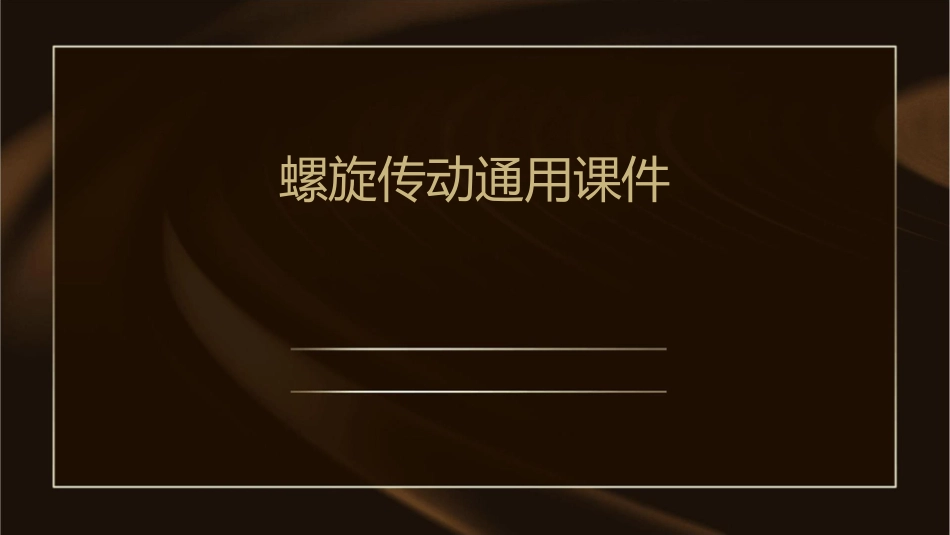

螺旋传动通用课件_第1页
1/27

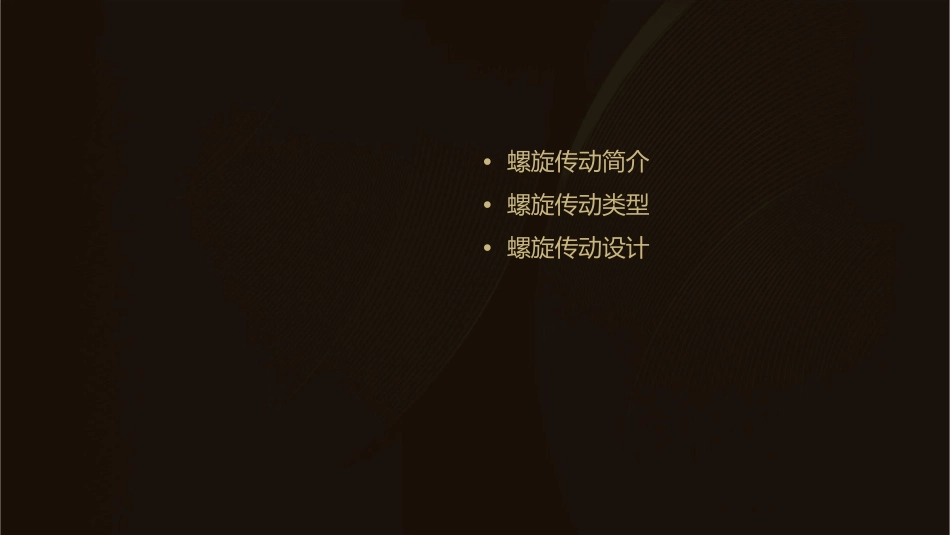

螺旋传动通用课件_第2页
2/27

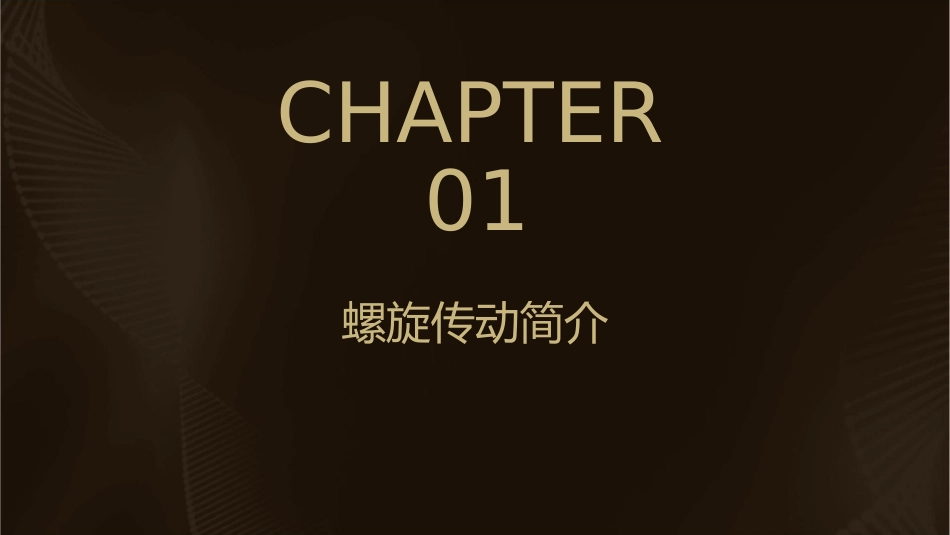

螺旋传动通用课件_第3页
3/27
螺旋传动通用课件•螺旋传动简介•螺旋传动类型•螺旋传动设计CHAPTER01螺旋传动简介螺旋传动的定义010203螺旋传动的定义螺旋传动的组成螺旋传动的分类螺旋传动是一种利用螺杆和螺母的相对转动来实现机械能传递的传动方式。螺旋传动通常由螺杆、螺母和机架组成,其中螺杆和螺母是主要的转动元件。根据工作原理的不同,螺旋传动可以分为差动螺旋传动和普通螺旋传动两类。螺旋传动的原理差动螺旋传动原理差动螺旋传动是指螺杆和螺母的轴线在空间交错一个角度,当螺杆转动时,不仅螺杆上的螺旋面和螺母上的螺旋面相接触,而且螺杆的右螺旋面和螺母的左螺旋面相接触,从而产生相对运动。普通螺旋传动原理普通螺旋传动是指螺杆和螺母的轴线在同一直线上,当螺杆转动时,只有螺杆的螺旋面和螺母的螺旋面相接触,从而产生相对运动。螺旋传动的应用差动螺旋传动应用差动螺旋传动广泛应用于各种调整机构、夹紧装置、自动化装置等场合,可以实现快速、精确地调整或夹紧。普通螺旋传动应用普通螺旋传动广泛应用于各种机床、减速器、千斤顶等场合,可以实现大扭矩、大功率的传递。CHAPTER02螺旋传动类型滑动螺旋传动特点结构简单、紧凑、承载能力大,但摩擦阻力大、效率低、易磨损。定义滑动螺旋传动是指利用螺杆和螺母之间的摩擦力来传递运动和动力的装置。应用适用于低速、轻载、间歇工作的场合,如手动工具、机床进给机构等。滚动螺旋传动定义特点应用滚动螺旋传动是指利用滚动体在螺杆和螺母之间的滚动来传递运动和动力的装置。摩擦阻力小、效率高、寿命长、精度高,但结构复杂、制造成本高。适用于高速、重载、连续工作的场合,如精密机床、数控机床等。静压螺旋传动定义应用静压螺旋传动是指利用液体压力在螺杆和螺母之间形成油膜来传递运动和动力的装置。适用于高速、重载、连续工作的场合,如航空航天、船舶等领域的传动系统。特点摩擦阻力小、效率高、精度高、寿命长,但需要供油系统、结构复杂。CHAPTER03螺旋传动设计螺旋轴设计螺旋轴的材料选择螺旋轴的结构设计螺旋轴的强度计算根据工作条件和强度要求,选择合适的材料,如碳钢、不锈钢等。根据工作需求,设计螺旋轴的结构,如直径、长度、螺旋升角等。根据轴所受的扭矩和弯矩,进行强度计算,确保轴的可靠性。螺旋叶片设计螺旋叶片的材料选择根据工作条件和耐磨性要求,选择合适的材料,如铸铁、铸钢等。螺旋叶片的结构设计根据输送物料的要求,设计叶片的结构,如厚度、螺距等。螺旋叶片的工作性能分析分析叶片在工作中的受力情况,优化设计以提高工作性能。轴承和轴封设计轴承的选择根据轴的转速和载荷,选择合适的轴承类型和规格。轴承的安装方式确定轴承的安装方式,如背对背安装、面对面安装等。轴封的设计根据工作条件和密封要求,设计合适的轴封结构,如机械密封、填料密封等。CHAPTER04螺旋传动效率与自锁螺旋传动效率效率计算123螺旋传动的效率可以通过计算输入功率与输出功率的比值得到,通常用百分数表示。影响因素影响螺旋传动效率的因素包括摩擦损失、轴承和密封件的摩擦、以及螺母和螺杆之间的摩擦。提高效率的方法为了提高螺旋传动的效率,可以采取减小摩擦、选择高效率的轴承和密封件、以及优化螺母和螺杆的设计等措施。螺旋自锁现象自锁定义010203螺旋自锁是指在某些情况下,螺旋机构无法通过输入力矩来克服负载力矩,导致机构无法正常工作。自锁条件自锁的条件是负载力矩大于输入力矩,这通常发生在螺母和螺杆之间的摩擦系数较大或机构中的间隙较大时。自锁的危害自锁不仅会导致机构无法正常工作,还可能引起机械振动和噪声,甚至导致机械故障。防止自锁的措施减小摩擦通过减小螺母和螺杆之间的摩擦系数,可以降低自锁的可能性。例如,选择合适的润滑剂或表面处理方法。消除间隙在机构中消除间隙可以避免自锁的发生。例如,通过调整轴承或增加预紧力来消除间隙。设计优化优化设计螺旋机构也可以提高其抗自锁能力。例如,通过增加螺杆的长度或减小螺母的转动惯量来降低自锁的风险。CHAPTER05螺旋传动的维护与保养日常维护保养定期检查清洁紧固润滑保持螺旋传动的工作环境清洁,避免杂物和灰尘的积累。按照规定使...
