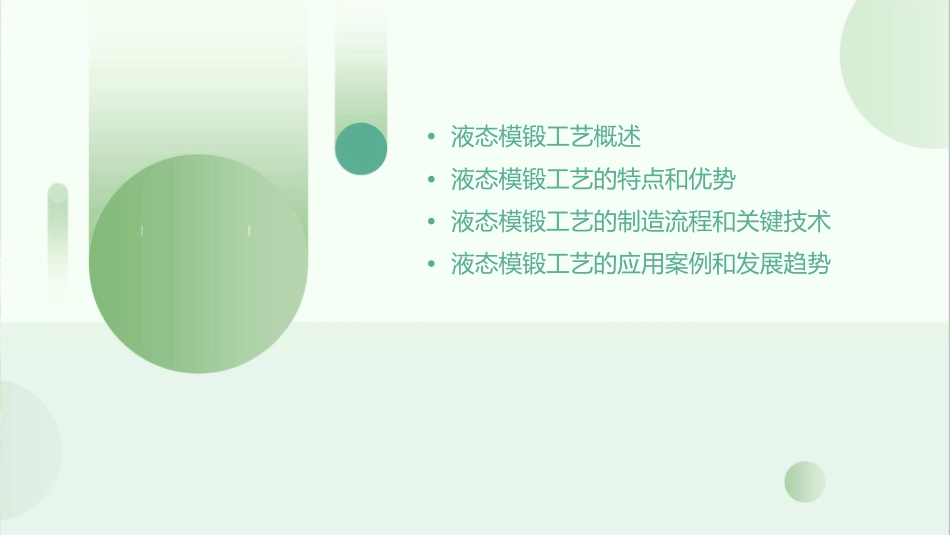

液态模锻工艺介绍资料课件•液态模锻工艺概述•液态模锻工艺的特点和优势•液态模锻工艺的制造流程和关键技术•液态模锻工艺的应用案例和发展趋势01液态模锻工艺概述液态模锻工艺的定义定义液态模锻工艺是一种金属成型工艺，通过将熔融金属倒入模具中，施加压力或冲击力使其填充模具形状，然后冷却凝固得到所需金属件的方法。特性液态模锻工艺结合了铸造和锻造的特点，既可以制造复杂形状的金属件，又能够获得锻造组织结构和良好的力学性能。液态模锻工艺的发展历史起源与初期发展液态模锻工艺起源于20世纪初，最初主要用于简单形状的金属件生产。技术进步与成熟随着技术进步，液态模锻工艺逐渐应用于更复杂、高性能的金属件生产，并引入了多种先进的工艺技术和设备。当前趋势与未来展望目前，液态模锻工艺正朝着智能化、高精度和绿色环保的方向发展，未来有望在更多领域得到应用。液态模锻工艺的应用范围汽车行业航空航天液态模锻工艺在汽车行业广泛应用于制造发动机缸体、曲轴、连杆等关键零部件。由于液态模锻工艺能够生产具有优良力学性能的复杂形状金属件，因此在航空航天领域用于制造涡轮叶片、航空航天发动机零部件等。能源领域其他领域液态模锻工艺可用于生产核电站反应堆压力容器、石油钻井设备等关键零部件。液态模锻工艺还可应用于船舶、轨道交通、电子电器等领域，满足各种复杂形状和高性能金属件的生产需求。02液态模锻工艺的特点和优势高精度和高质量致密组织结构该工艺能够获得致密的金属组织结构，提高产品的力学性能和耐磨性，延长使用寿命。高精度成形液态模锻工艺在制造过程中，通过高压注射熔融金属，能够实现复杂几何形状的精确成形，产品精度高达微米级。表面质量优异液态模锻产品的表面光洁度高，粗糙度低，通常无需后续机械加工即可使用。高效率和低成本010203高效生产材料利用率高节约能源液态模锻工艺采用高压快速注射，生产周期短，可实现大规模高效生产。与传统的机械加工相比，液态模锻工艺的材料损耗较低，可节约原材料成本。该工艺的注射过程中，熔融金属的快速冷却减少了能源消耗。灵活性和多样性设计自由度高材料选择多样易于实现自动化液态模锻工艺能够制造各种复杂形状和结构的金属零件，为产品设计提供了广泛的自由度。该工艺适用于多种金属材料，如铝、铜、钢等，可根据产品性能需求选择合适的材料。液态模锻工艺的注射成型过程易于实现自动化生产，提高生产效率和产品质量稳定性。同时，自动化生产也有利于降低人工成本和企业运营成本。03液态模锻工艺的制造流程和关键技术液态模锻工艺的制造流程1.模具准备4.施加压力在液态金属冷却和凝固的过程中，通过专用设备施加高压，使金属在模具内充分填充并减少缺陷。首先，需要准备好适合产品形状的模具，模具的材料和设计需能够承受液态金属的高压和高温。2.熔炼金属5.冷却和脱模将选择好的金属材料进行熔炼，得到适当温度的液态金属。等待液态金属完全冷却并凝固后，解除压力，并将产品从模具中取出。3.填充模具6.后处理将液态金属倒入预先准备好的模具中。对产品进行必要的清理、修整和热处理等后处理工序，以得到满足要求的产品。液态模锻工艺的关键技术金属熔炼技术控制金属的成分和温度，确保液态金属的质量和流动性。模具设计和制造技术后处理技术根据需要，对产品进行有效的后处理，如热处理、表面处理等，提高产品的力学性能和耐腐蚀性。模具的设计和制造直接影响产品的质量和生产效率，需要精确控制模具的尺寸、表面粗糙度和硬度等参数。温度控制技术高压施加技术通过精确控制液态金属和模具的温度，防止产品出现裂纹、气孔等缺陷。通过精确控制施加在液态金属上的压力和时机，减少产品内部缺陷，提高产品致密性。液态模锻工艺中的设备和工具高压设备温度控制设备如液压机、机械压力机等，用于在液态金属凝固过程中施加高压。如冷却水循环系统、温度传感器等，用于控制液态金属和模具的温度。熔炼设备模具后处理设备如热处理炉、喷砂机等，用于对产品进行后处理，满足产品的性能要求。如电炉、燃气炉等，用于将金属材料加热至液态。根据产品形状和尺寸定制的金属模具，用于形成产品的外...
