循环冷却水系统课件VIP专享VIP免费

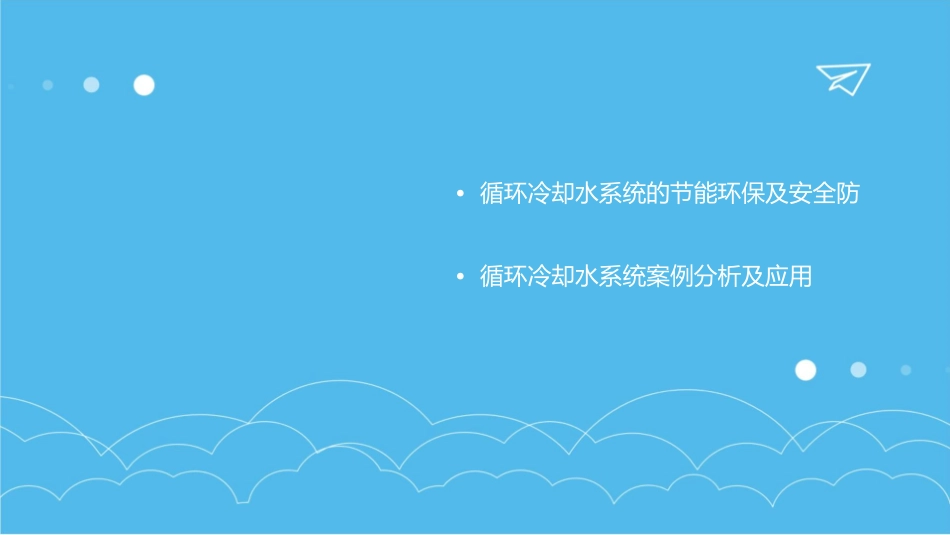

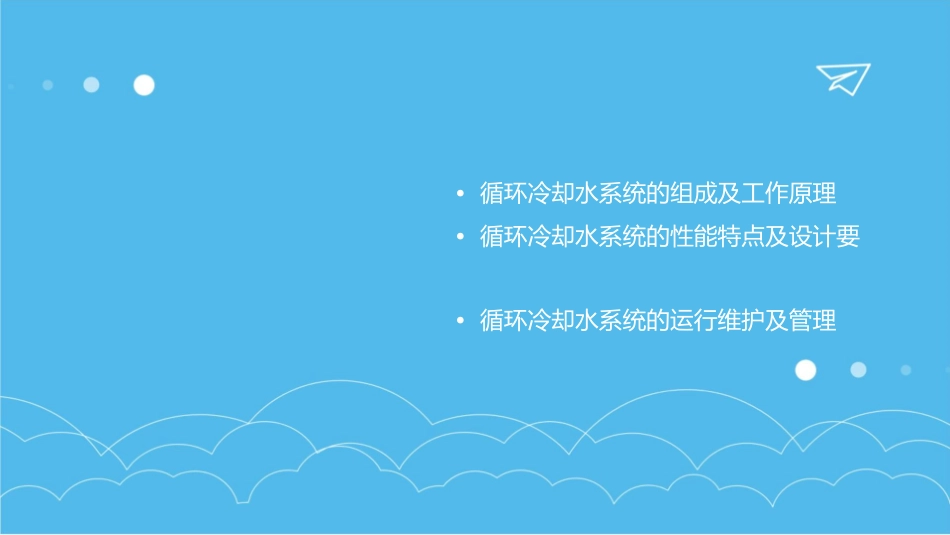

•循环冷却水系统的组成及工作原理•循环冷却水系统的性能特点及设计要•循环冷却水系统的运行维护及管理•循环冷却水系统的节能环保及安全防•循环冷却水系统案例分析及应用冷却水系统的定义冷却水系统一种专门用于降低设备或系统运行温度的系统，通过循环利用一定量的水来不断带走设备或系统中产生的热量。冷却水系统通常包括冷却水塔、循环水泵、管道系统、冷凝器、散热器等组成部分。冷却水系统的作用降低设备或系统的温度在工业生产和设备运行过程中，由于各种原因会产生大量的热量，这些热量如果不能及时排除，会导致设备过热，影响其正常运行，甚至缩短其使用寿命。冷却水系统可以及时将设备运行中产生的大部分热量排除，保证设备的正常运行。提高设备效率在许多工业生产过程中，设备的温度会影响其运行效率和产品质量。通过使用冷却水系统，可以将设备的温度控制在最佳运行范围内，提高设备的运行效率，同时也有利于提高产品的质量。保障设备安全在一些工业生产过程中，设备温度的异常升高可能会引起安全隐患。使用冷却水系统可以及时排除设备运行中产生的热量，避免设备过热，从而保障设备的安全运行。冷却水系统的分类根据使用场合不同，冷却水系统可分为：工业冷却水系统和中央空调冷却水系统。根据循环方式不同，冷却水系统可分为：开式循环系统和闭式循环系统。根据散热方式不同，冷却水系统可分为：风冷式和水冷式两种。冷却塔的组成及工作原理0102冷却塔的组成冷却塔的工作原理冷却塔主要由塔体、塔板、风机、布水系统、集水池等部分组成。冷却塔利用空气与水直接接触，通过蒸发和散热的原理，将水中的热量传递给空气，从而达到降低水温的目的。循环水泵的组成及工作原理循环水泵的组成循环水泵主要由泵壳、叶轮、轴承、密封环等部分组成。循环水泵的工作原理循环水泵利用叶轮旋转产生的离心力，将水从低处输送到高处，或者从低压区输送到高压区，实现水的循环。管道系统的组成及工作原理管道系统的组成管道系统主要由管道、阀门、法兰、支架等部分组成。管道系统的工作原理管道系统利用管道将各个设备连接起来，形成一个封闭的系统，实现水的输送和分配。空气处理设备的组成及工作原理空气处理设备的组成空气处理设备主要由过滤器、加湿器、除湿器等部分组成。空气处理设备的工作原理空气处理设备利用各种空气处理技术，如过滤、加湿、除湿等，对空气进行处理，以满足室内空气品质的要求。冷却水系统的性能特点高效性节约水资源循环冷却水系统能高效地降低水温，使设备在较低的温度下运行，从而提高设备的能源效率和使用寿命。循环冷却水系统通过循环利用水资源，大大降低了水资源的消耗量，节约了水资源。环保性可靠性循环冷却水系统避免了冷却水的排放，减少了水资源的浪费和对环境的污染。循环冷却水系统能够稳定地提供冷却水，保证设备的正常运行，提高了整个系统的可靠性。冷却水系统的设计要求确定冷却水系统的规模和组成选择合适的冷却设备设计合理的管道布局确定合适的控制系统根据设备的功率、热量和环境条件等因素来确定冷却水系统的规模和组成，以满足设备的冷却需求。根据实际情况选择合适的冷却设备，如冷却塔、换热器、水泵等，以确保冷却效果和系统的稳定性。设计合理的管道布局，确保冷却水的畅通无阻，同时考虑管道的安装和维护方便。选择合适的控制系统，如自动控制阀、温度传感器等，以实现对冷却水温度的精确控制，同时要考虑控制系统的可靠性和经济性。冷却水系统的运行管理010203确保循环泵的正常运行监测水流量和水质记录运行数据定期检查循环泵的轴承、密封件和润滑系统，确保泵的正常运转。定期测量循环水的流量和水质，确保水质符合标准，流量稳定。对循环冷却水的温度、压力、流量等数据进行实时记录，为运行管理提供依据。冷却水系统的维护保养010203定期检查设备清洗和维护过滤器更换磨损部件对冷却塔、风机、水泵等设备进行定期检查和维护，确保其正常运行。定期清洗和维护过滤器，防止杂质和颗粒物进入循环系统。对磨损严重的轴承、密封件和其他关键部件进行更换，确保系统密封性和稳定性。冷却水系统的故障排除排除常见故障对于常...
