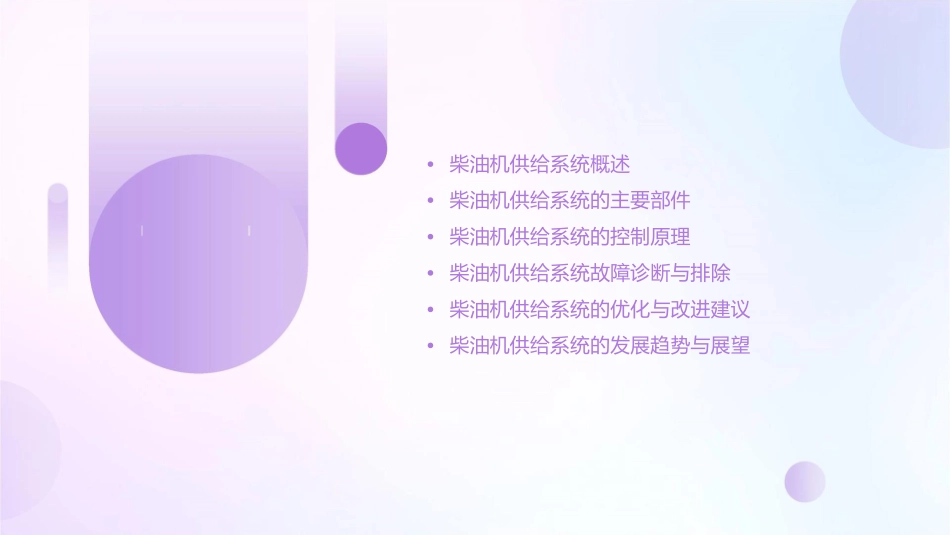

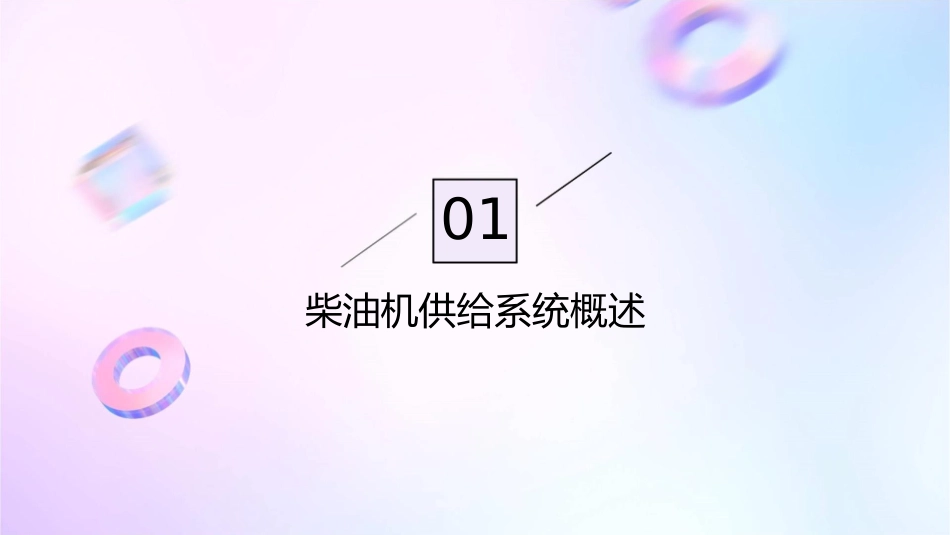

柴油机供给系统课件•柴油机供给系统概述•柴油机供给系统的主要部件•柴油机供给系统的控制原理•柴油机供给系统故障诊断与排除•柴油机供给系统的优化与改进建议•柴油机供给系统的发展趋势与展望01柴油机供给系统概述柴油机供给系统是指为柴油机提供燃油和空气的整套装置和管道，是柴油机的重要组成部分。柴油机供给系统的组成主要包括燃油箱、输油泵、燃油滤清器、喷油泵、喷油器、空空气滤清器和进气管等。柴油机供给系统的作用主要是根据柴油机的负荷和转速变化，适时、适量地供给柴油和空气，保证柴油机的正常运转。02柴油机供给系统的主要部件燃油箱010203沉淀杂质连接油管存储燃油燃油箱是柴油机供给系统中用于存储燃油的部件，通常由金属或塑料制成。燃油箱底部设计有沉淀槽，用于收集燃油中的杂质和沉淀物。燃油箱通过油管与柴油机连接，为柴油机提供燃油。输油泵输送燃油增压功能保护功能输油泵的作用是将燃油从燃油箱中抽出，并输送至喷油泵。输油泵通常具有增压功能，以确保燃油能够以一定的压力输送到喷油泵。输油泵内置有滤清器，可以过滤掉燃油中的杂质，保护喷油泵和柴油机不受损坏。喷油泵调整供油量喷油泵可以通过调整柱塞行程或更换不同排量的柱塞，来调整供油量。定时定量供油喷油泵按照柴油机的燃烧需求，定时定量地向喷油器提供燃油。连接输油泵喷油泵通过输油管与输油泵连接，接收输油泵输送的燃油。喷油器喷油功能调节喷油量连接气缸喷油器的作用是将喷油泵输送的燃油以雾状喷入柴油机气缸内，与空气混合形成可燃混合气。喷油器可以通过调整喷油嘴的开度和关闭时间来调节喷油量。喷油器与柴油机气缸连接，将燃油喷入气缸内。空气滤清器过滤空气空气滤清器的作用是过滤进入柴油机气缸的空气，去除其中的杂质和尘埃。提高空气质量空气滤清器可以提高进入柴油机气缸的空气质量，从而减少空气中的杂质对柴油机的不良影响。连接进气管空气滤清器通过进气管与柴油机连接，将过滤后的空气引入气缸内。03柴油机供给系统的控制原理传统机械控制原理燃油供给系统01主要部件包括燃油箱、输油泵、燃油滤清器、喷油泵和喷油器等。机械控制原理是通过调节喷油泵的供油量和喷油器的喷油时间，来控制柴油机的供油量和供油时间。进气系统02主要部件包括空气滤清器、进气管、气门和气缸等。机械控制原理是通过调节进气门的开度和进气时间，来控制柴油机的进气量。排放系统03主要部件包括排气歧管、消声器和催化转化器等。机械控制原理是通过调节排气门的开度和排气时间，来控制柴油机的排气量和排放物。电子控制原理电子控制单元（ECU）是柴油机供给系统的核心控制部件，可以实现对柴油机供油量和喷油时间的精确控制。传感器包括进气压力传感器、进气温度传感器、水温传感器、油门踏板传感器等，用于向ECU提供柴油机的运行状态信息。执行器包括喷油器、进气阀、排气阀等，接受ECU的控制信号并执行相应的动作。柴油机的混合气形成与燃烧过程混合气形成柴油机在进气过程中，将空气与燃油混合形成可燃混合气。燃烧过程柴油机在压缩冲程末期，喷油器向气缸内喷入燃油，燃油在高温高压下迅速燃烧，推动活塞做功。排放物处理柴油机的排放物主要包括二氧化碳、水蒸气和微粒物等，需要通过排放系统进行净化处理。04柴油机供给系统故障诊断与排除燃油系统泄漏总结词燃油系统泄漏是柴油机供给系统的常见故障之一，可能导致发动机无法正常启动或运行。详细描述燃油系统泄漏可能由油箱、油管、接头、燃油喷射系统等部位的损坏引起。泄漏会导致燃油浪费和环境污染，同时会使发动机无法获得足够的燃料，影响其正常运行。诊断时，应检查各部位的密封件、连接件和燃油喷射系统是否正常工作。燃油系统堵塞总结词燃油系统堵塞是指燃油供应不畅或中断，导致发动机无法正常启动或运行。详细描述燃油系统堵塞可能由燃油滤清器、燃油泵、燃油喷射器等部件的故障引起。堵塞会导致发动机供油不足或中断，影响其正常运行。诊断时，应检查各部件是否正常工作，并清除堵塞物或更换损坏部件。空气滤清器堵塞总结词空气滤清器堵塞是指空气滤清器滤芯被灰尘、杂质等堵塞，导致发动机进气不足。详细描述空...
