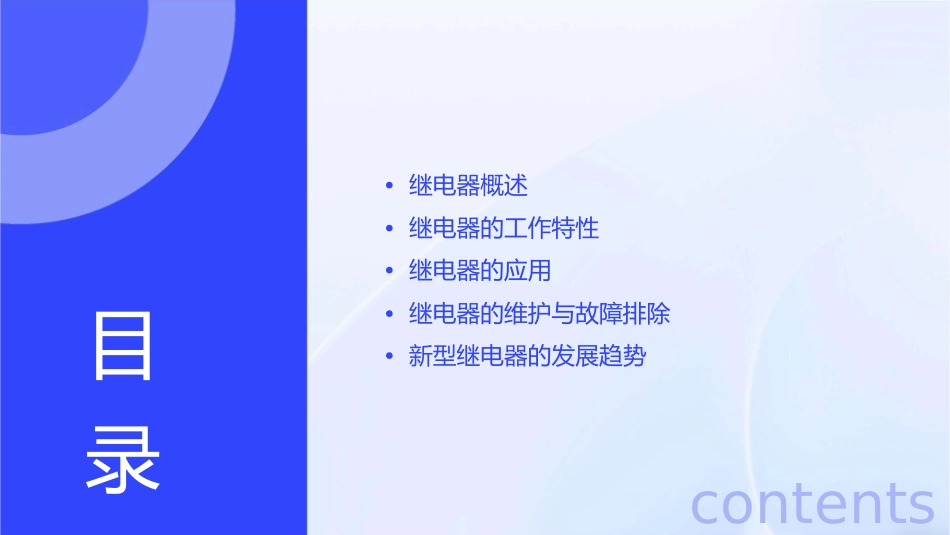

继电器基本知识课件•继电器概述•继电器的工作特性•继电器的应用•继电器的维护与故障排除•新型继电器的发展趋势目录contents01继电器概述继电器的定义与作用01继电器是一种电子控制器件，它通过感应电流的变化来控制电路的通断，从而实现信号的传递和转换。02继电器的作用是控制和保护电路，可以用于自动控制、遥控、遥测、通讯、保护电路等方面。继电器的分类根据工作原理，继电器可以分为电磁继电器、固态继电器、时间继电器等。根据触点类型，继电器可以分为常开型、常闭型和转换型。根据用途，继电器可以分为控制继电器和保护继电器。继电器的基本原理继电器的基本原理是通过感应电流的变化来改变触点的状态，从而实现电路的通断。当输入量达到一定值时，感应电流的变化会驱动继电器内部的磁铁动作，从而改变触点的状态。继电器的触点通常由金属片组成，可以通过焊接、铆接等方式连接在电路中。02继电器的工作特性继电器的电气特性输入-输出特性继电器具有特定的输入电压或电流与输出电压或电流之间的关系，这种关系称为输入-输出特性。动作值与释放值继电器在特定条件下，如输入电压或电流达到某个阈值时，会从原始状态转变为动作状态；反之，当输入电压或电流降低到另一个阈值时，继电器会从动作状态恢复到原始状态。这两个阈值分别是继电器的动作值和释放值。动作时间与释放时间继电器从输入达到动作值到输出状态发生改变所需的时间称为动作时间；反之，从输入降低到释放值到输出状态恢复原状所需的时间称为释放时间。继电器的机械特性触点形式与参数01继电器具有多种形式的触点，如常开触点、常闭触点、转换触点等。每种触点都有特定的参数，如触点容量、触点电阻等。接触电阻与接触电容02继电器触点间存在一定的接触电阻和接触电容，这对继电器的电气性能有一定影响。机械寿命与动作可靠性03继电器在规定的机械条件下，能够完成规定次数的动作而不出现机械故障或性能退化的次数称为机械寿命；在规定条件下，继电器能够保证可靠动作的次数称为动作可靠性。继电器的环境适应性工作环境温度与湿度防护等级与防尘防潮能力继电器的防护等级应符合相关标准，具备一定的防尘和防潮能力，以保证在恶劣环境下能够正常工作。继电器需要在一定的温度和湿度条件下工作，以保证其性能稳定。抗冲击与振动能力继电器应具有一定的抗冲击和振动能力，以确保在运输和使用过程中不会出现故障。03继电器的应用继电器在电力系统中的应用继电器在电力系统中主要用于控制和保护电路，如变压器、发电机、输电线路等。继电器可以检测到异常电流、电压或温度，并在故障发生时自动断开电路，以保护设备和人员安全。继电器还可以用于远程控制和监测电力系统，通过输入信号控制电路的通断，实现远程控制和监测。继电器在自动化控制系统中的应用继电器在自动化控制系统中主要用于信号转换和逻辑控制，将输入信号转换为输出信号，实现自动化控制。继电器还可以与其他传感器、控制器等设备配合使用，实现更复杂的自动化控制系统。继电器可以用于各种自动化设备，如机器人、自动化生产线、智能家居等，实现设备的自动化控制和监测。继电器在其他领域的应用继电器在通信领域中用于信号传输和切换，如电话交换机、无线通信基站等。继电器在交通领域中用于控制信继电器在工业自动化领域中用于控制机械臂、传送带等设备的运动，提高生产效率和产品质量。号灯、铁路道岔等，保障交通系统的安全和正常运行。04继电器的维护与故障排除继电器的日常维护继电器日常维护的重要性继电器外观检查通过日常维护，可以及时发现并解决潜在问题，确保继电器正常工作，延长使用寿命。定期检查继电器外观，查看是否有损坏或异常情况，如外壳破裂、接点烧蚀等。清洁与除尘触点保护使用干燥的棉布擦拭继电器外壳和接点，去除灰尘和污垢，保持清洁。对于电弧烧蚀的触点，应及时进行修整或更换，以保持触点良好的接触状态。继电器故障的检测与诊断继电器故障的常见类型观察法包括触点接触不良、线圈断线、机械故障通过观察继电器外观及动作情况，初步判断是否存在故障。例如，观察触点是否烧蚀、线圈是否断线等。等，这些故障可...
