心轴类车床夹具课件VIP免费

心轴类车床夹具课件_第1页
1/28
心轴类车床夹具课件_第2页
2/28
心轴类车床夹具课件_第3页
3/28

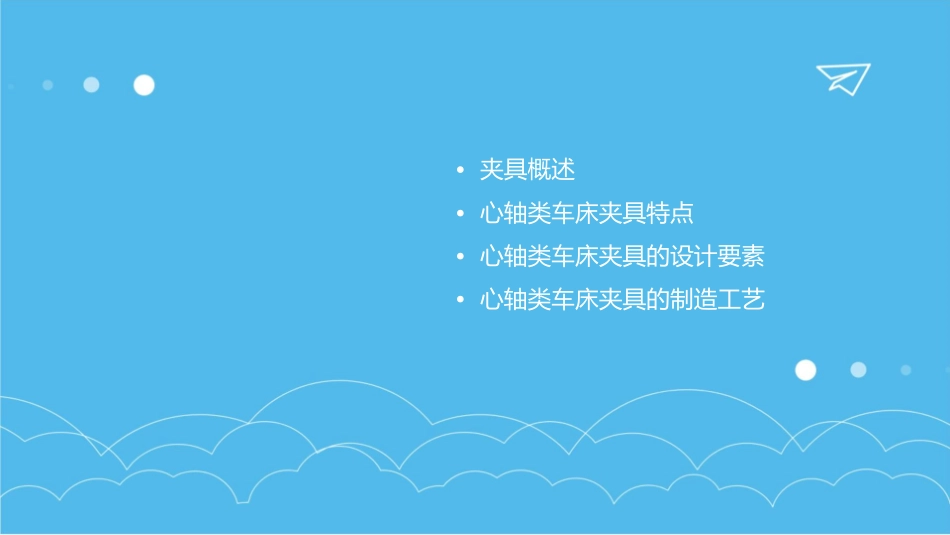

•夹具概述•心轴类车床夹具特点•心轴类车床夹具的设计要素•心轴类车床夹具的制造工艺•心轴类车床夹具的检验与调试•心轴类车床夹具的应用与发展趋势夹具的定义和作用0102夹具的定义夹具的作用夹具是一种用于装夹工件的工艺装备,其主要作用是使工件相对于机床或刀具有正确的位置和精度,以确保加工过程的顺利进行。夹具在生产过程中主要起到定位、夹紧、导向和支撑等作用,以保证工件的加工精度和生产效率。夹具的分类和组成夹具的分类根据使用机床的类型和加工需求,夹具可分为铣床夹具、车床夹具、钻床夹具、磨床夹具等。夹具的组成每个夹具通常由定位元件、夹紧元件、导向元件和支撑元件等组成。夹具的设计原则和步骤•设计原则:设计夹具时应遵循“安全、稳定、高效、经济”的原则,确保夹具在使用过程中能够提高生产效率和产品质量,同时降低生产成本和使用风险。夹具的设计原则和步骤010203设计步骤1.分析加工需求和工件特点,确定夹具类型和设计要求。2.根据工件尺寸和加工要求,选择合适的定位元件、夹紧元件、导向元件和支撑元件。夹具的设计原则和步骤3.根据设计要求和元件组合方案,绘制夹具装配图和零件图。01024.对夹具进行强度和刚度校核,确保其在使用过程中具有足够的稳定性和使用寿命。035.根据校核结果进行优化设计,完成夹具的制作。心轴类车床夹具的结构特点010203固定心轴移动心轴两端固定心轴固定心轴的安装端面与工作轴线重合,这种结构的心轴主要适用于装夹具有对称平面的工件。移动心轴可以沿车床主轴方向移动,这种结构的心轴主要适用于加工圆锥面或曲线回转面。两端固定心轴的两端都固定在车床主轴上,这种结构的心轴适用于装夹长度较长、刚性较差的工件。心轴类车床夹具的工作原理定位心轴类车床夹具通过定位元件确定工件的位置,保证加工精度。夹紧心轴类车床夹具通过夹紧机构将工件夹紧,保证加工过程中的稳定性。心轴类车床夹具的材料选择高强度钢材高强度钢材具有较高的强度和韧性,适用于制造高精度的心轴类车床夹具。不锈钢不锈钢具有较好的耐腐蚀性和耐磨性,适用于制造在腐蚀性环境中使用的夹具。心轴类车床夹具的定位方式定位方式选择根据工件的特点,选择适合的定位方式,如三爪卡盘、四爪卡盘、锥形套等。定位精度控制确保工件在加工过程中不会发生位置变化,需要选择合适的定位元件,确保定位精度。心轴类车床夹具的夹紧方式夹紧力控制夹紧元件选择根据工件的材料和加工要求,选择合适的夹紧力,确保工件不会在加工过程中根据工件的特点和夹紧力要求,选择适合的夹紧元件,如螺栓、螺母、压板等。VS发生移动或变形。心轴类车床夹具的导向方式导向元件选择根据车床的加工特点和工件要求,选择适合的导向元件,如导轨、轴承等。导向精度控制确保工件在加工过程中不会发生倾斜或振动,需要选择合适的导向元件,确保导向精度。心轴类车床夹具的铸造工艺砂型铸造使用模具和粘土制作成与心轴类车床夹具相似的砂型,然后进行灌注金属。熔模铸造制作蜡模,在蜡模外包裹耐火材料,然后进行金属灌注。心轴类车床夹具的机械加工工艺车削使用车床对心轴类车床夹具进行车削加工,加工面包括内外圆柱面、圆锥面、螺纹等。铣削使用铣床对心轴类车床夹具进行铣削加工,加工面包括平面、沟槽等。心轴类车床夹具的表面处理工艺要点一要点二热处理涂层处理对心轴类车床夹具进行热处理以提高其硬度和耐磨性。在心轴类车床夹具表面涂覆耐磨、耐腐蚀、美观的涂层。心轴类车床夹具的检验方法外观检查检查夹具的外观是否完好,有无损坏或变形。定位精度检查利用检验器具,如千分尺、量规等,检测夹具的定位精度是否准确。尺寸检查测量夹具的关键尺寸,如心轴直径、夹具直径等,确认是否符合设计要求。夹紧力检查通过试验的方式,检测夹具的夹紧力是否符合设计要求。心轴类车床夹具的调试步骤安装调试精度调整将夹具安装到车床上,进行空载试验,调整各部位尺寸,确保夹具运转正常。根据检测结果,对夹具进行精度调整,提高定位精度和夹紧力。准备工作负载试验验收合格经过检验和调试,夹具满足使用要求后,进行验收并投入使用。准备好所需工具和量具,熟悉夹具...

1、当您付费下载文档后,您只拥有了使用权限,并不意味着购买了版权,文档只能用于自身使用,不得用于其他商业用途(如 [转卖]进行直接盈利或[编辑后售卖]进行间接盈利)。
2、本站所有内容均由合作方或网友上传,本站不对文档的完整性、权威性及其观点立场正确性做任何保证或承诺!文档内容仅供研究参考,付费前请自行鉴别。
3、如文档内容存在违规,或者侵犯商业秘密、侵犯著作权等,请点击“违规举报”。

碎片内容

心轴类车床夹具课件
