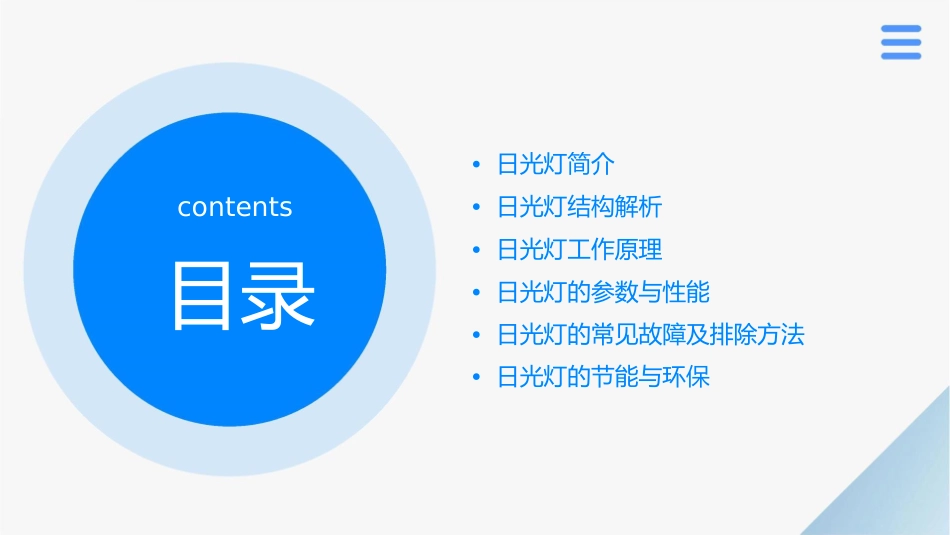

日光灯工作原理通用件•日光灯简介contents•日光灯结构解析•日光灯工作原理目录•日光灯的参数与性能•日光灯的常见故障及排除方法•日光灯的节能与环保日光灯介01日光灯的起源与发展0102030419世纪初19世纪末20世纪初现代随着电力技术的发展，人们开始尝试制造可以发光的设备。荧光灯被发明，其使用低压汞蒸气发光，成为首个被广泛应用的电光源。日光灯开始在室内照明领域得到应用。随着技术的进步，日光灯在节能、环保方面表现出色，被广泛应用于各种场合。日光灯的种类与特点直型日光灯T5、T8日光灯最常见的类型，用于家庭、办不同直径的日光灯管，适用于公室等室内照明。不同场合的照明需求。U型日光灯LED日光灯多用于工业厂房、商场等大面积照明场所。采用LED作为发光源，具有节能、环保、长寿命等特点。日光灯的应用场合家庭照明办公室照明提供明亮、柔和的光线，营造舒适的居住环提供合适的光线，提高工作效率，保护眼睛境。健康。工业照明商业照明提供大面积、均匀的光线，提高视觉舒适度，降低疲劳。吸引顾客注意，提高店铺形象和销售额。日光灯构解析02灯管结构灯管灯管是日光灯的主要部件，通常由玻璃管制成，内部含有汞蒸气和少量惰性气体。灯管的两端有灯丝，灯丝的作用是提供电场，使汞蒸气在灯管内部形成电流，激发出紫外线。涂层灯管内部涂有一层荧光粉，荧光粉在受到紫外线激发时会发出可见光。不同种类的荧光粉会发出不同颜色的光。镇流器结构铁芯镇流器的铁芯通常由硅钢片或铁氧体材料制成，其作用是提供磁通路径并减小磁滞损失。线圈线圈是镇流器的重要部分，它通常由铜线或铝线制成，通过与电源连接来产生高压脉冲，为灯管提供启动电压。起动器结构电阻器起动器中的电阻器通常由碳膜或金属膜制成，其作用是限制电流，为灯管提供足够的启动电压。氖泡氖泡是起动器中的另一个重要部件，它通常由玻璃管制成，内部含有氖气和少量惰性气体。当电源接通时，氖泡内部的氖气会导通，为灯管提供启动电流。日光灯工作原理03交流电特性与相位变化010203交流电特性相位变化正弦波交流电具有周期性变化，即电流、电压、磁场等物理量随时间做周期性变化。在交流电系统中，各相位的电压和电流在时间上存在差异，这种差异称为相位变化。交流电通常用正弦波形式表示，其波形平滑且呈周期性变化。日光灯的起动过程起动器氖气放电镇流器日光灯起动时需要起动器，起动器内含氖气放电管和电容。起动器内的氖气在电场作用下产生离子，形成导电通道，使电流通过镇流器。镇流器在起动过程中产生高压，使灯丝预热和灯丝两端辉光放电。日光灯的点燃与发光原理辉光放电电子发射碰撞激发在起动过程中，灯丝两端产生辉光放电，使灯丝预热并加热灯丝表面的电子发射材料。加热后的电子发射材料释放大量电子，这些电子在电场作用下高速飞向灯管内部。高速电子与汞原子碰撞，使汞原子激发至高能态，当汞原子回到基态时释放出紫外光，这些紫外光经过荧光粉折射后成为可见光。日光灯的闪烁与稳定工作原理电源频率为了使日光灯稳定工作，电源频率需要足够高，通常为50Hz或60Hz。闪烁现象如果电源频率过低或起动器不良，可能导致日光灯闪烁，此时灯管两端辉光放电不稳定。电磁场日光灯工作时周围存在电磁场，为了使电磁场稳定，需要使用铁壳或铁支架保护。日光灯的参数与性能04灯管电压与电流灯管电压通常为220-240V灯管电流取决于灯管功率，一般范围在20-100mA灯管功率与发光效率灯管功率常见的有30W、40W、60W等发光效率一般在30-40lm/W之间灯管寿命与维护灯管寿命一般为8000-10000小时，与工作环境、电压、电流等有关灯管维护定期清洗、更换灯管，避免频繁开关灯等日光灯的常故障及排除方法05灯管不亮电源故障检查电源插头是否接触不良，电源线是否断路，开关是否打开。灯管故障灯管老化或损坏，需要更换。镇流器故障镇流器损坏或线路短路，需要更换或修复。灯管闪烁电源故障检查电源插头是否接触不良，电源线是否断路，开关是否损坏。灯管故障灯管老化或损坏，需要更换。镇流器故障镇流器与灯管不匹配或线路连接不良，需要更换或修复。灯管发黑灯管老化010203长时间使用导致灯管老化，需要更...
