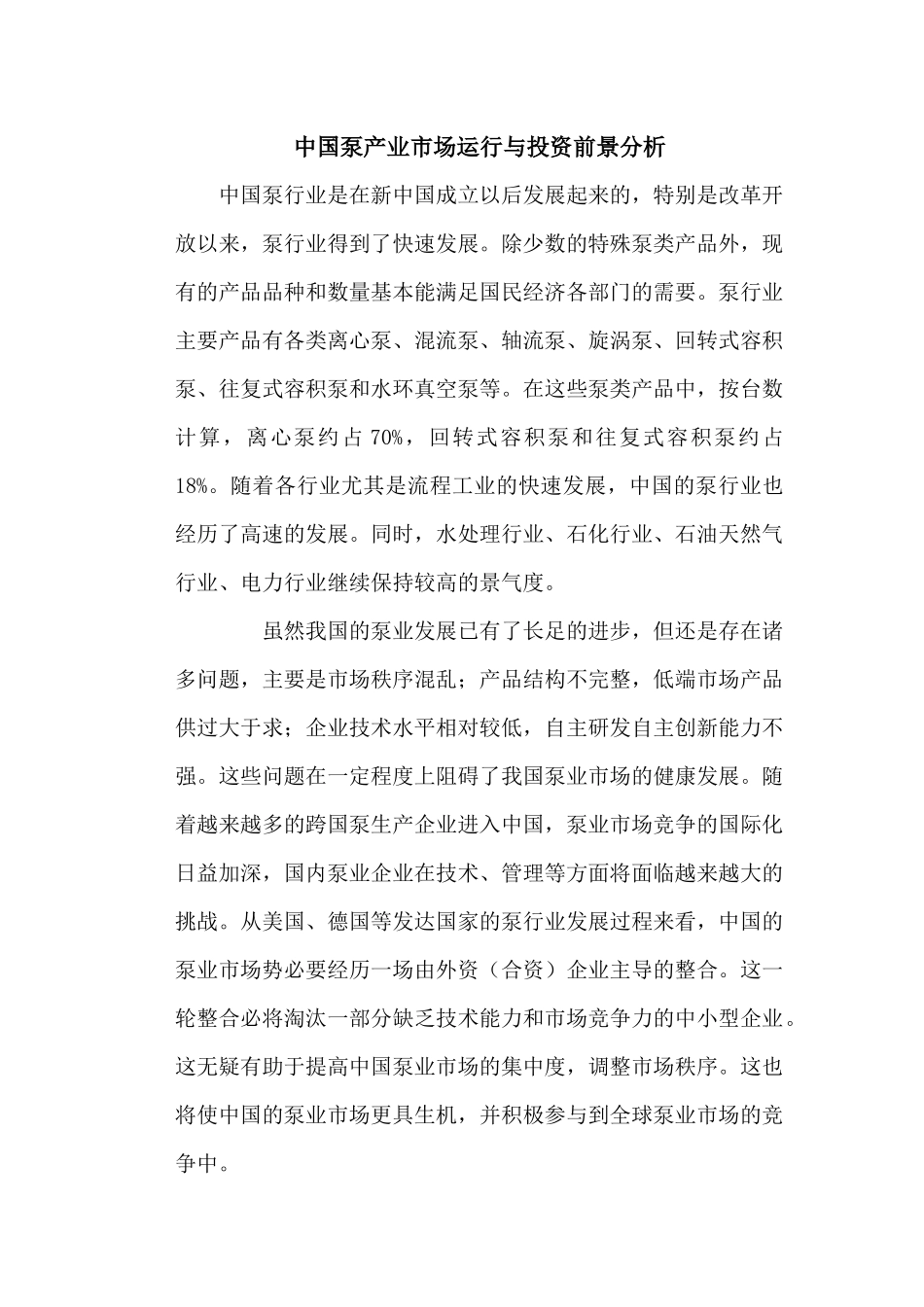

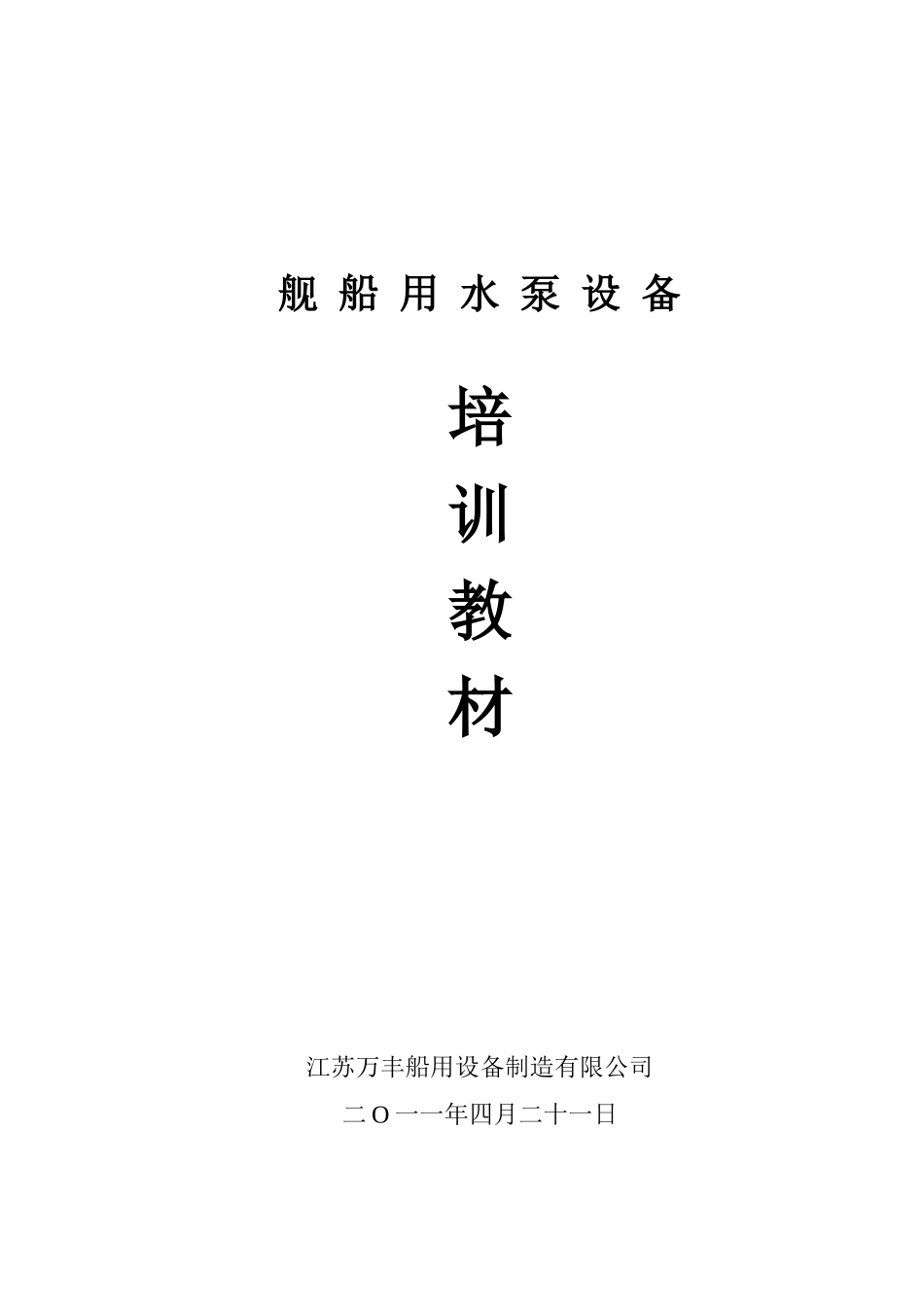

舰船用水泵设备培训教材江苏万丰船用设备制造有限公司二O一一年四月二十一日中国泵产业市场运行与投资前景分析中国泵行业是在新中国成立以后发展起来的，特别是改革开放以来，泵行业得到了快速发展。除少数的特殊泵类产品外，现有的产品品种和数量基本能满足国民经济各部门的需要。泵行业主要产品有各类离心泵、混流泵、轴流泵、旋涡泵、回转式容积泵、往复式容积泵和水环真空泵等。在这些泵类产品中，按台数计算，离心泵约占70%，回转式容积泵和往复式容积泵约占18%。随着各行业尤其是流程工业的快速发展，中国的泵行业也经历了高速的发展。同时，水处理行业、石化行业、石油天然气行业、电力行业继续保持较高的景气度。虽然我国的泵业发展已有了长足的进步，但还是存在诸多问题，主要是市场秩序混乱；产品结构不完整，低端市场产品供过大于求；企业技术水平相对较低，自主研发自主创新能力不强。这些问题在一定程度上阻碍了我国泵业市场的健康发展。随着越来越多的跨国泵生产企业进入中国，泵业市场竞争的国际化日益加深，国内泵业企业在技术、管理等方面将面临越来越大的挑战。从美国、德国等发达国家的泵行业发展过程来看，中国的泵业市场势必要经历一场由外资（合资）企业主导的整合。这一轮整合必将淘汰一部分缺乏技术能力和市场竞争力的中小型企业。这无疑有助于提高中国泵业市场的集中度，调整市场秩序。这也将使中国的泵业市场更具生机，并积极参与到全球泵业市场的竞争中。第一讲:概述什么是泵？泵是用来输送液体的一种机械。液体机械能有位能、动能和压力能三种形式，它们之间可以相互转换。机械能量较低的液体是不可能自发地到达机械能量较高的位置，况且液体在管路中流动还要克服管路阻力而损失一部分能量。例如，锅炉给水需要显著提高液体的压力能；将压载水驳出舷外，需要提高液体的位能，这些液体的输送都需要用泵来完成。本质上：泵是用来提高液体机械能的设备。主动力装置用泵：有主海水泵，缸套冷却水泵，冷却泵，滑油泵，燃油供给泵等。辅助装置用泵：有副海水泵和淡水泵；辅锅炉装置用的给水泵、燃油泵；制冷装置用的冷却水泵；海水淡化装置用的海水泵、凝水泵，舵机或其它液压甲板机械用的液压泵等。船舶安全及生活设施用泵：有压载泵，舱底泵，消防水泵，日用淡水泵、日用海水泵和热水循环泵，通常还有兼作压载、消防、舱底水泵用的通用泵。特殊船舶专用泵为其特殊营运要求而专门设置的泵，如货油泵、泥浆泵、打捞泵、喷水推进泵、捕鱼泵等。第二讲：泵的分类1、按产生的全压高低分类：P小于2MPa为低压泵；p在2MPa和6MPa之间的为中压泵；p大于6MPa为高压泵；2、按工作原理可分类：①容积式泵靠工作部件的运动造成工作容积周期性地增大和缩小而吸排液体，并靠工作部件的挤压而直接使液体的压力能增加。容积式泵根据运动部件运动方式的不同又分为：往复泵和回转泵两类。根据运动部件结构不同分为活塞泵和柱塞泵；其他还有齿轮泵、螺杆泵、叶片泵和水环泵。②叶轮式泵叶轮式泵是靠叶轮带动液体高速回转从而把机械能传递给所输送的液体。根据泵的叶轮和流道结构特点的不同可分为：1）离心泵2）轴流泵3）混流泵4）旋涡泵。③喷射式泵是靠工作流体产生的高速射流引射流体，然后再通过动量交换而使被引射流体的能量增加。3、泵的其它分类①泵还可以按泵轴位置分为:1)立式泵2)卧式泵②按吸口数目分为:1)单吸泵2)双吸泵③按驱动泵的原动机来分:1)电动泵2)汽轮机泵3)柴油机泵第三讲：泵的工作原理㈠离心泵的工作原理：用原动机带动水泵叶轮转动，叶轮中的叶片对其中的流体做功，迫使它们旋转，旋转的流体在惯性离心力的作用下，从中心向边缘流去，其压力和速度不断提高，最后以很高的流速和压力流出叶轮进入泵壳内。其优点是效率高、性能可靠、流量均匀、容易调节，应用最为广泛。㈡轴流式水泵的工作原理：当原动机驱动浸在流体中的叶轮旋转时，轮内的流体就相对叶片做绕流运动，叶片会对流体产生一个推力从而对流体做功，使流体的能量增加，并沿轴向流出叶轮，经过导叶等部件压出管路，同时叶轮入口处的流体被吸入，形成连续工作。其特点结构紧凑、外形尺寸小、质量...
