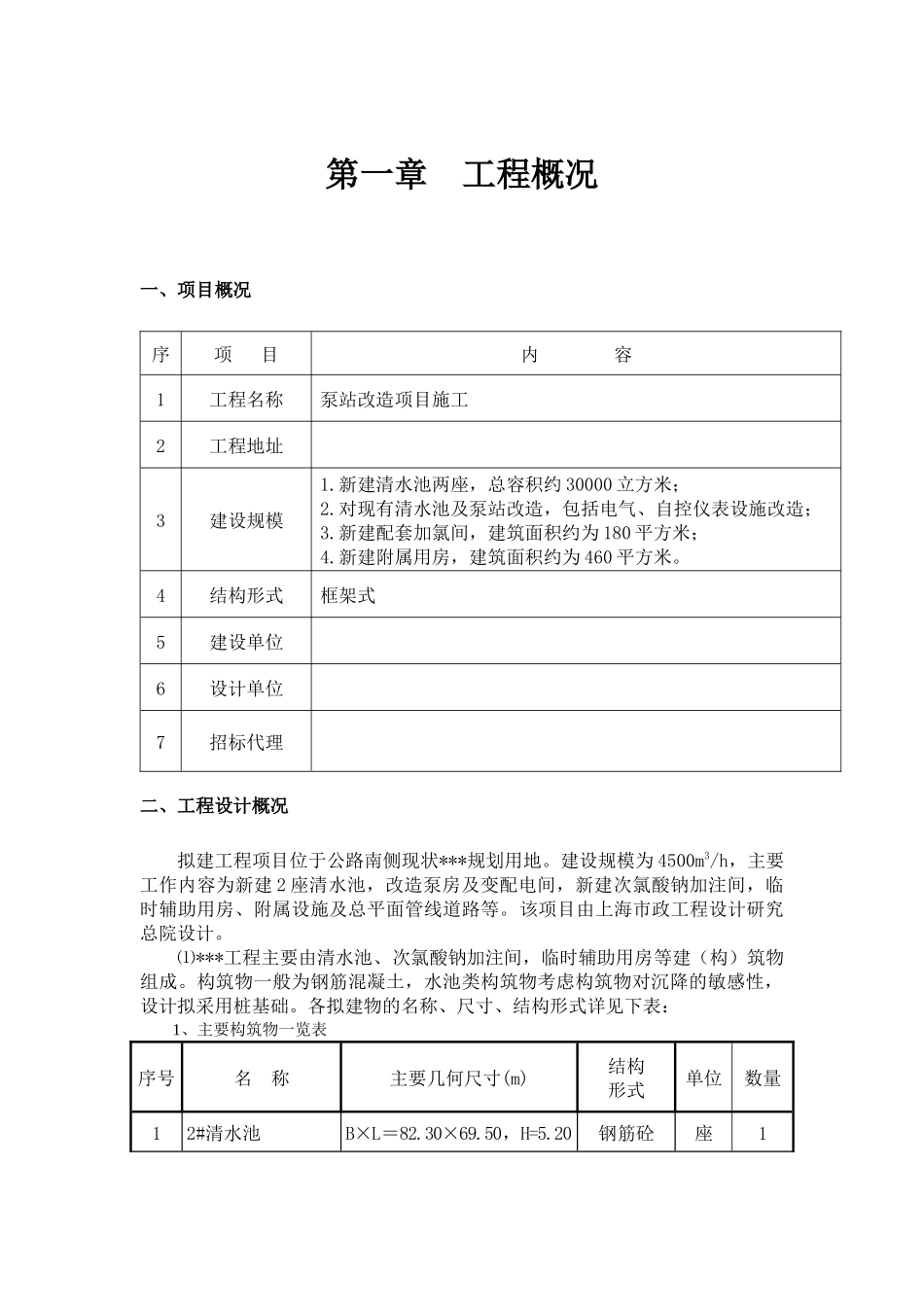

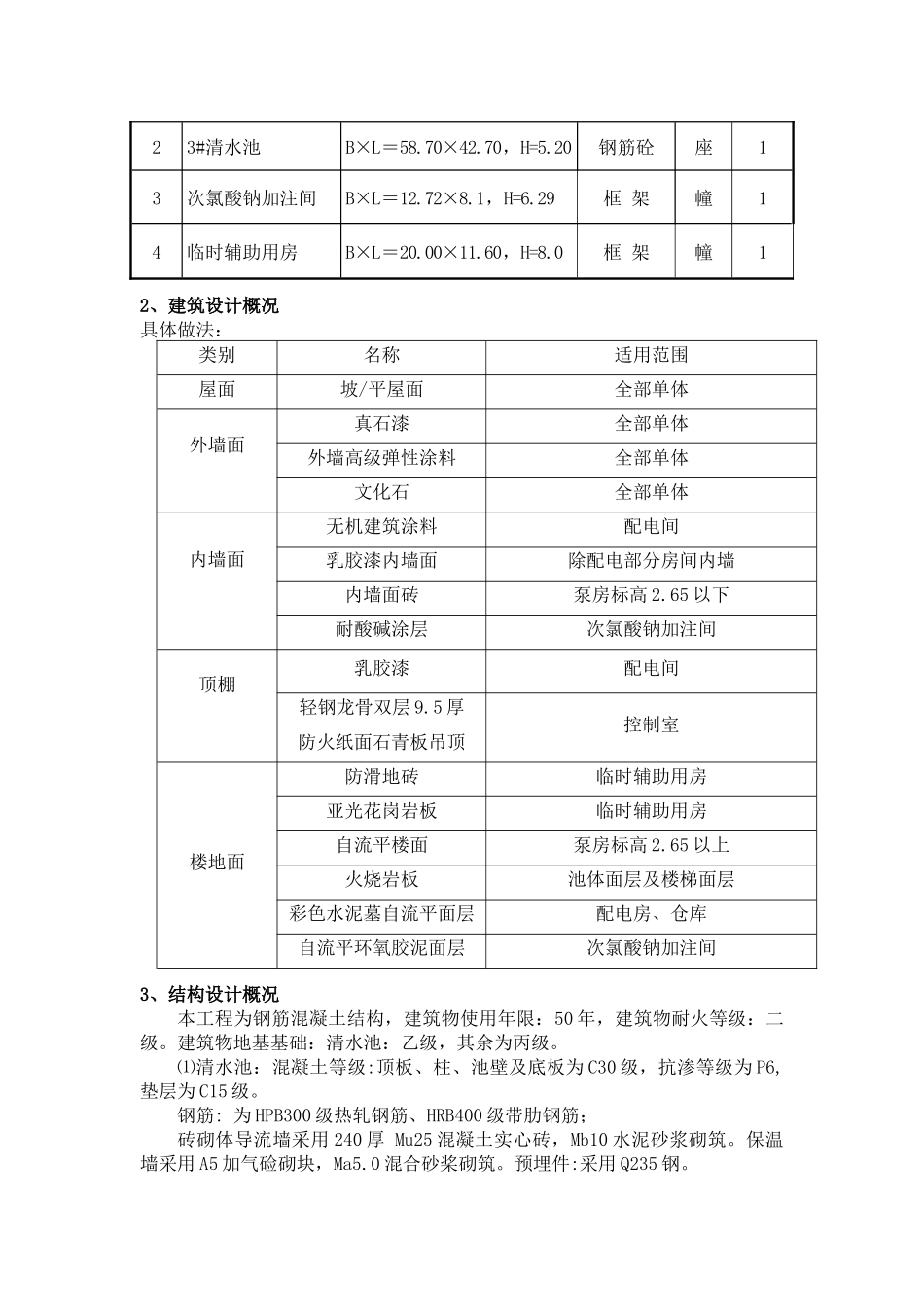

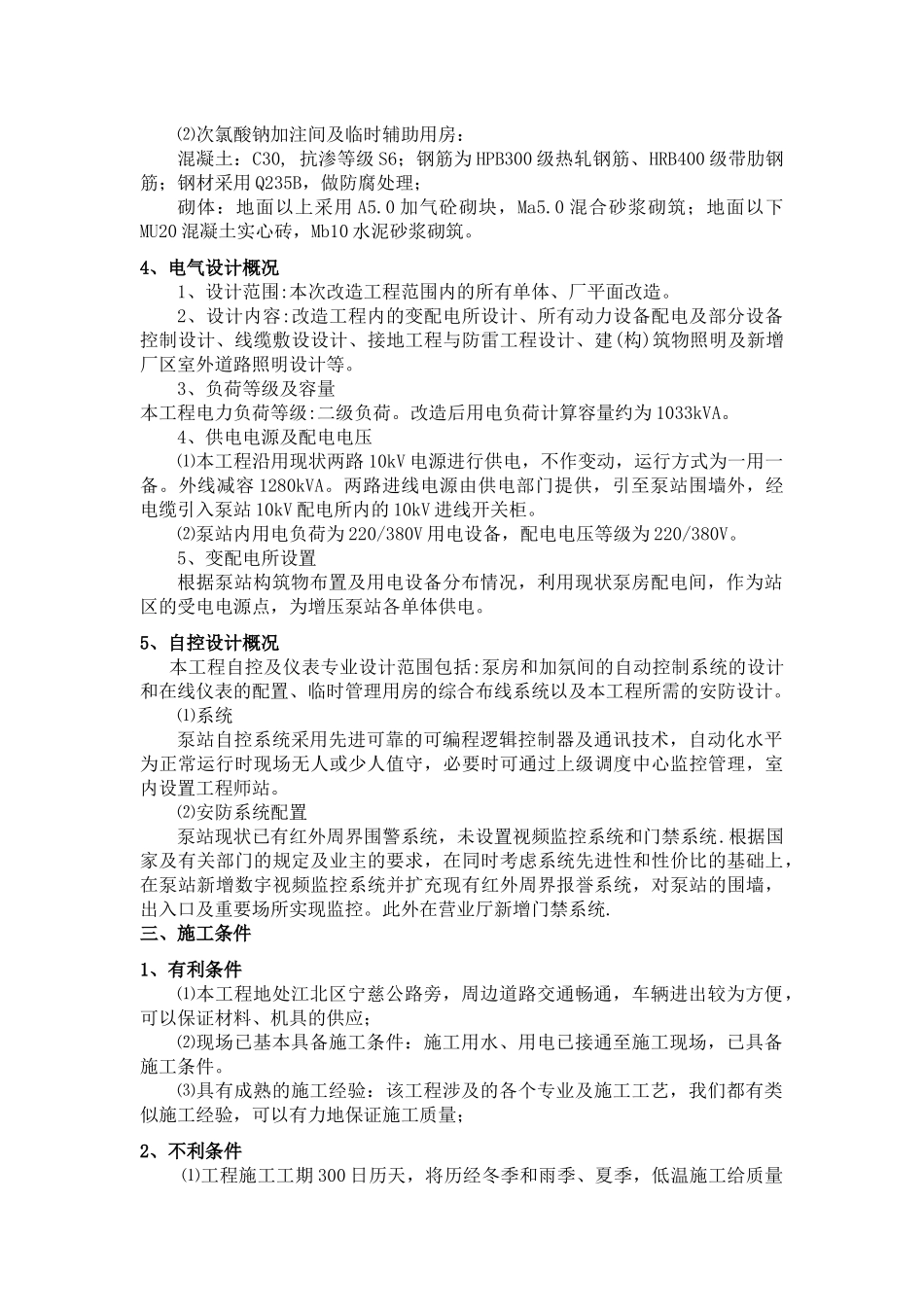

第一章工程概况一、项目概况序项目内容1工程名称泵站改造项目施工2工程地址3建设规模1.新建清水池两座，总容积约30000立方米；2.对现有清水池及泵站改造，包括电气、自控仪表设施改造；3.新建配套加氯间，建筑面积约为180平方米；4.新建附属用房，建筑面积约为460平方米。4结构形式框架式5建设单位6设计单位7招标代理二、工程设计概况拟建工程项目位于公路南侧现状***规划用地。建设规模为4500m3/h，主要工作内容为新建2座清水池，改造泵房及变配电间，新建次氯酸钠加注间，临时辅助用房、附属设施及总平面管线道路等。该项目由上海市政工程设计研究总院设计。⑴***工程主要由清水池、次氯酸钠加注间，临时辅助用房等建（构）筑物组成。构筑物一般为钢筋混凝土，水池类构筑物考虑构筑物对沉降的敏感性，设计拟采用桩基础。各拟建物的名称、尺寸、结构形式详见下表：1、主要构筑物一览表序号名称主要几何尺寸(m)结构形式单位数量12#清水池B×L＝82.30×69.50，H=5.20钢筋砼座123#清水池B×L＝58.70×42.70，H=5.20钢筋砼座13次氯酸钠加注间B×L＝12.72×8.1，H=6.29框架幢14临时辅助用房B×L＝20.00×11.60，H=8.0框架幢12、建筑设计概况具体做法：类别名称适用范围屋面坡/平屋面全部单体外墙面真石漆全部单体外墙高级弹性涂料全部单体文化石全部单体内墙面无机建筑涂料配电间乳胶漆内墙面除配电部分房间内墙内墙面砖泵房标高2.65以下耐酸碱涂层次氯酸钠加注间顶棚乳胶漆配电间轻钢龙骨双层9.5厚防火纸面石青板吊顶控制室楼地面防滑地砖临时辅助用房亚光花岗岩板临时辅助用房自流平楼面泵房标高2.65以上火烧岩板池体面层及楼梯面层彩色水泥墓自流平面层配电房、仓库自流平环氧胶泥面层次氯酸钠加注间3、结构设计概况本工程为钢筋混凝土结构，建筑物使用年限：50年，建筑物耐火等级：二级。建筑物地基基础：清水池：乙级，其余为丙级。⑴清水池：混凝土等级:顶板、柱、池壁及底板为C30级，抗渗等级为P6,垫层为C15级。钢筋:为HPB300级热轧钢筋、HRB400级带肋钢筋；砖砌体导流墙采用240厚Mu25混凝土实心砖，Mb10水泥砂浆砌筑。保温墙采用A5加气硷砌块，Ma5.0混合砂桨砌筑。预埋件:采用Q235钢。⑵次氯酸钠加注间及临时辅助用房：混凝土：C30,抗渗等级S6；钢筋为HPB300级热轧钢筋、HRB400级带肋钢筋；钢材采用Q235B，做防腐处理；砌体：地面以上采用A5.0加气砼砌块，Ma5.0混合砂浆砌筑；地面以下MU20混凝土实心砖，Mb10水泥砂浆砌筑。4、电气设计概况1、设计范围:本次改造工程范围内的所有单体、厂平面改造。2、设计内容:改造工程内的变配电所设计、所有动力设备配电及部分设备控制设计、线缆敷设设计、接地工程与防雷工程设计、建(构)筑物照明及新增厂区室外道路照明设计等。3、负荷等级及容量本工程电力负荷等级:二级负荷。改造后用电负荷计算容量约为1033kVA。4、供电电源及配电电压⑴本工程沿用现状两路10kV电源进行供电，不作变动，运行方式为一用一备。外线减容1280kVA。两路进线电源由供电部门提供，引至泵站围墙外，经电缆引入泵站10kV配电所内的10kV进线开关柜。⑵泵站内用电负荷为220/380V用电设备，配电电压等级为220/380V。5、变配电所设置根据泵站构筑物布置及用电设备分布情况，利用现状泵房配电间，作为站区的受电电源点，为增压泵站各单体供电。5、自控设计概况本工程自控及仪表专业设计范围包括:泵房和加氛间的自动控制系统的设计和在线仪表的配置、临时管理用房的综合布线系统以及本工程所需的安防设计。⑴系统泵站自控系统采用先进可靠的可编程逻辑控制器及通讯技术，自动化水平为正常运行时现场无人或少人值守，必要时可通过上级调度中心监控管理，室内设置工程师站。⑵安防系统配置泵站现状已有红外周界围警系统，未设置视频监控系统和门禁系统.根据国家及有关部门的规定及业主的要求，在同时考虑系统先进性和性价比的基础上，在泵站新增数宇视频监控系统并扩充现有红外周界报誉系统，对泵站的围墙，出入口及重要场所实现监控。此外在营业厅新增门禁系统.三、施工条件1、有利条件⑴本工程地处江北区宁慈公路旁，周边道路交通畅通，车辆进出较为方便，可以保证材料、...
