东方大道—深圳大道污水工程顶管施工方案VIP免费

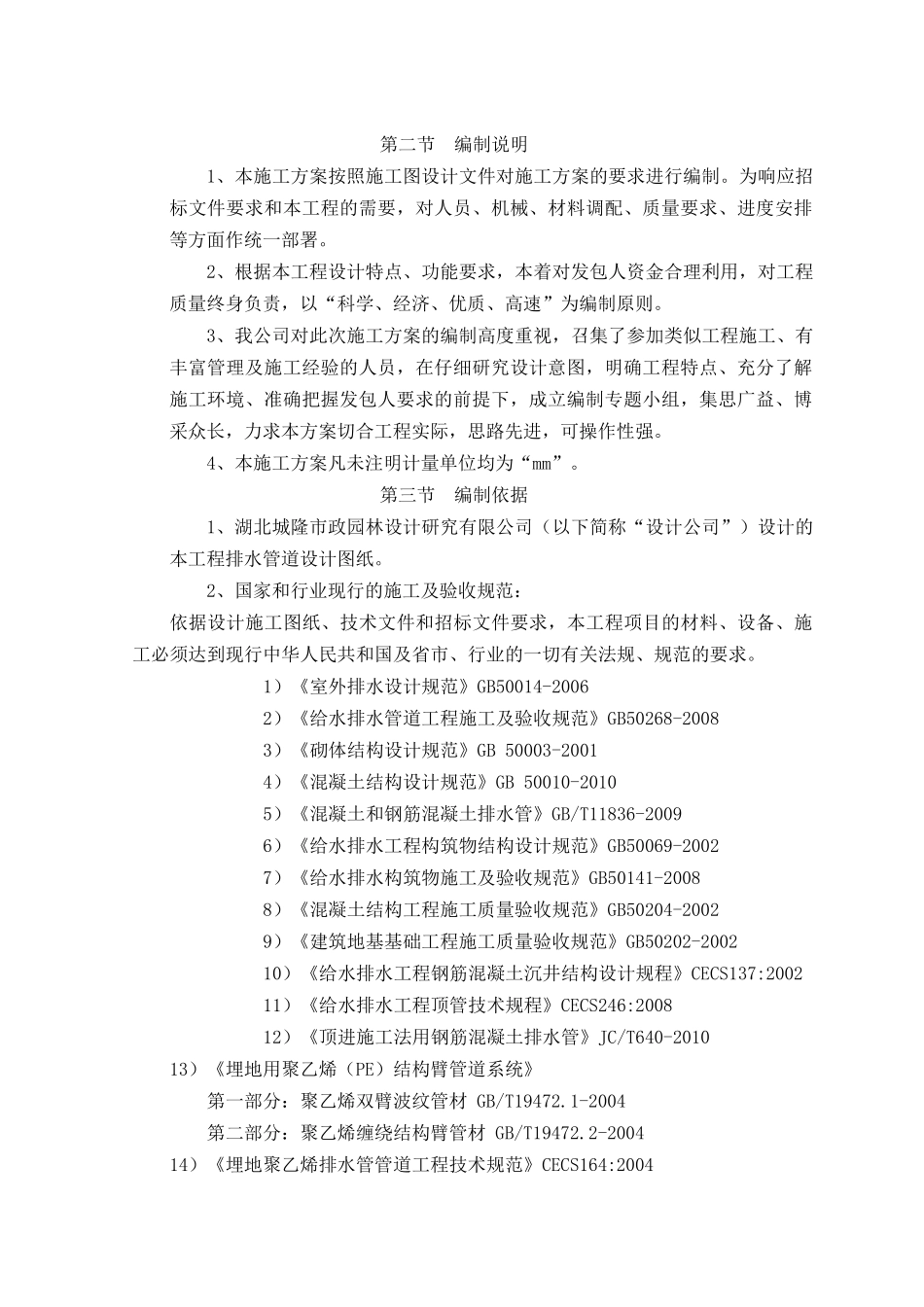

荆沙大道（东方大道—深圳大道）污水工程人工顶管施工方案湖北望新建设有限公司2017年4月6日序言第一节编制目的为荆沙大道（东方大道—深圳大道）污水工程施工提供完整的纲领性施工技术文件，用以对该项目污水管道顶管工程施工进行全方位的指导，以确保各道工序受控，高速优质地完成本工程建设任务，为发包人提供满意的服务。第二节编制说明1、本施工方案按照施工图设计文件对施工方案的要求进行编制。为响应招标文件要求和本工程的需要，对人员、机械、材料调配、质量要求、进度安排等方面作统一部署。2、根据本工程设计特点、功能要求，本着对发包人资金合理利用，对工程质量终身负责，以“科学、经济、优质、高速”为编制原则。3、我公司对此次施工方案的编制高度重视，召集了参加类似工程施工、有丰富管理及施工经验的人员，在仔细研究设计意图，明确工程特点、充分了解施工环境、准确把握发包人要求的前提下，成立编制专题小组，集思广益、博采众长，力求本方案切合工程实际，思路先进，可操作性强。4、本施工方案凡未注明计量单位均为“mm”。第三节编制依据1、湖北城隆市政园林设计研究有限公司（以下简称“设计公司”）设计的本工程排水管道设计图纸。2、国家和行业现行的施工及验收规范：依据设计施工图纸、技术文件和招标文件要求，本工程项目的材料、设备、施工必须达到现行中华人民共和国及省市、行业的一切有关法规、规范的要求。1）《室外排水设计规范》GB50014-20062）《给水排水管道工程施工及验收规范》GB50268-20083）《砌体结构设计规范》GB50003-20014）《混凝土结构设计规范》GB50010-20105）《混凝土和钢筋混凝土排水管》GB/T11836-20096）《给水排水工程构筑物结构设计规范》GB50069-20027）《给水排水构筑物施工及验收规范》GB50141-20088）《混凝土结构工程施工质量验收规范》GB50204-20029）《建筑地基基础工程施工质量验收规范》GB50202-200210）《给水排水工程钢筋混凝土沉井结构设计规程》CECS137:200211）《给水排水工程顶管技术规程》CECS246:200812）《顶进施工法用钢筋混凝土排水管》JC/T640-201013）《埋地用聚乙烯（PE）结构臂管道系统》第一部分：聚乙烯双臂波纹管材GB/T19472.1-2004第二部分：聚乙烯缠绕结构臂管材GB/T19472.2-200414）《埋地聚乙烯排水管管道工程技术规范》CECS164:20043、我公司《管理手册》、《质量管理体系》、《环境管理体系》和《职业健康安全管理体系》等文件。第四节编制范围根据业主总体建设计划安排，本工程的主要建设内容为在荆沙大道（东方大道—深圳大道）道路以北绿地内，位于道路中心线以北17.0米处，铺设污水主管d800-d1000污水主管道及过路PE管线2段，主管线总长约900.5米，分11段顶进完成。本次设计有两条过街管线（横穿荆沙大道），一条在W4∽W4-1米处，另一条在W8∽W8-1米处。施工范围为按设计图纸完成以非开挖方法施工等及相关措施工程。第二章工程概况及编制说明第一节人工顶管工程概况一、概述本工程的主要建设内容为在荆沙大道（东方大道—深圳大道）道路以北绿地内，位于道路中心线以北17.0米处，铺设污水主管d800-d1000污水主管道及过路PE管线2段，主管线总长约900.5米，分11段顶进完成。本次设计有两条过街管线（横穿荆沙大道），一条在W4∽W4-1米处，另一条在W8∽W8-1米处。二、工程设计1.本次设计荆沙大道（东方大道—深圳大道）污水管道转输深圳大道污水流量，污水自东向西排入东方大道污水系统，最终排入城东污水处理。2.本段管道采用非开挖方法施工。管道施工完后将原（现状）横管、雨水口进行其连接。破损者进行更换。3、水文条件，不良地质现象。该场地地下水有两类，即上层滞水与承压水。根据地勘资料，该地区抗震设防烈度为6度，场地类别为II类，场地内上层滞水及地基土对混凝土结构和钢筋混凝土结构中的钢筋均具有微腐蚀性。自上而下的土层为杂填土、粉质粘土夹粉土、淤泥质粉质粘土、粉质粘土夹粉土、粉砂、圆砾。三、施工要求1、设计图中尺寸单位：管道断面尺寸以毫米计，其余以米。采用沙市坐标系，黄海高程系统。2、管材：顶管施工段选用Ⅲ级钢筋砼管承口F管。管材应符合国家现行...
