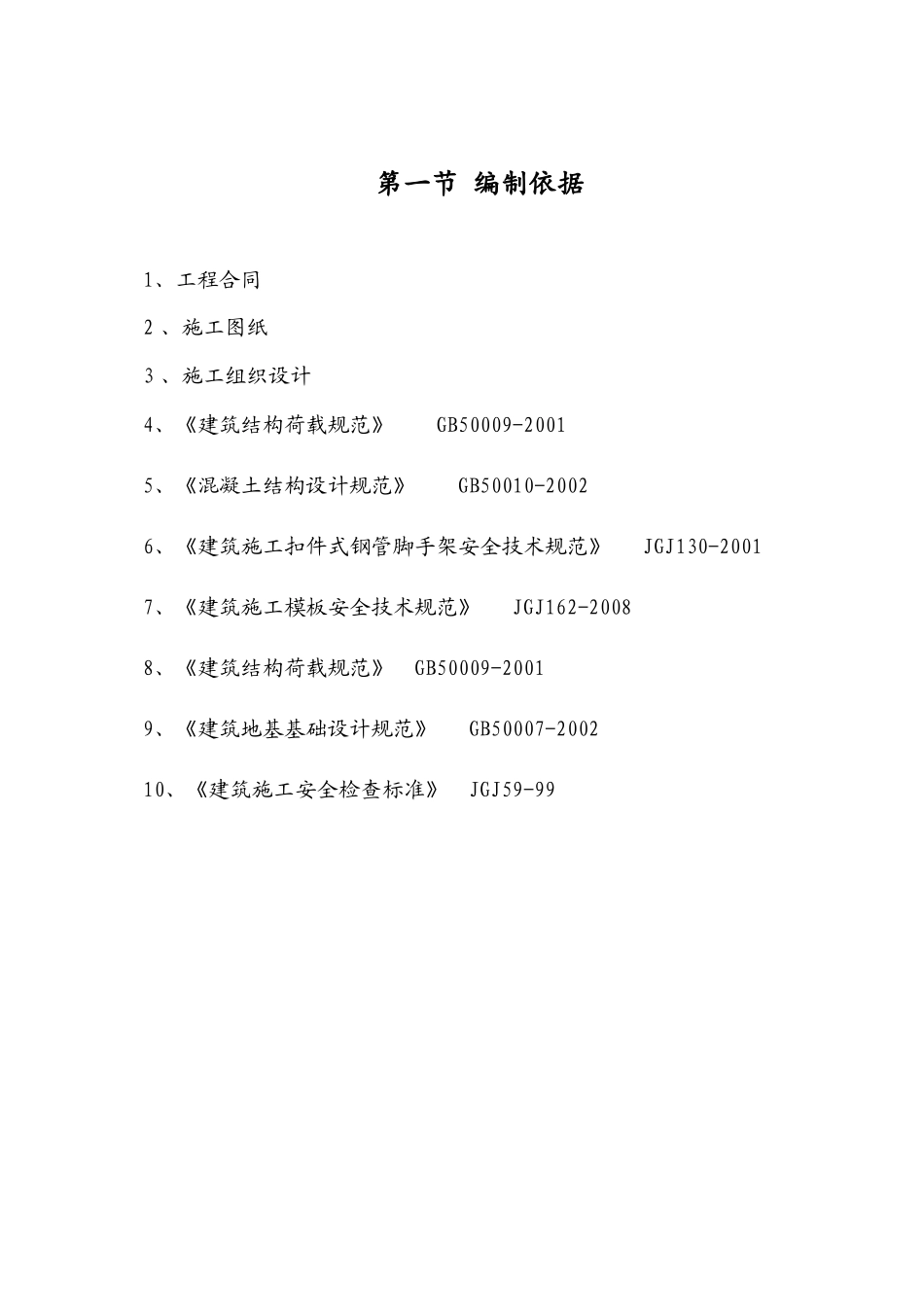

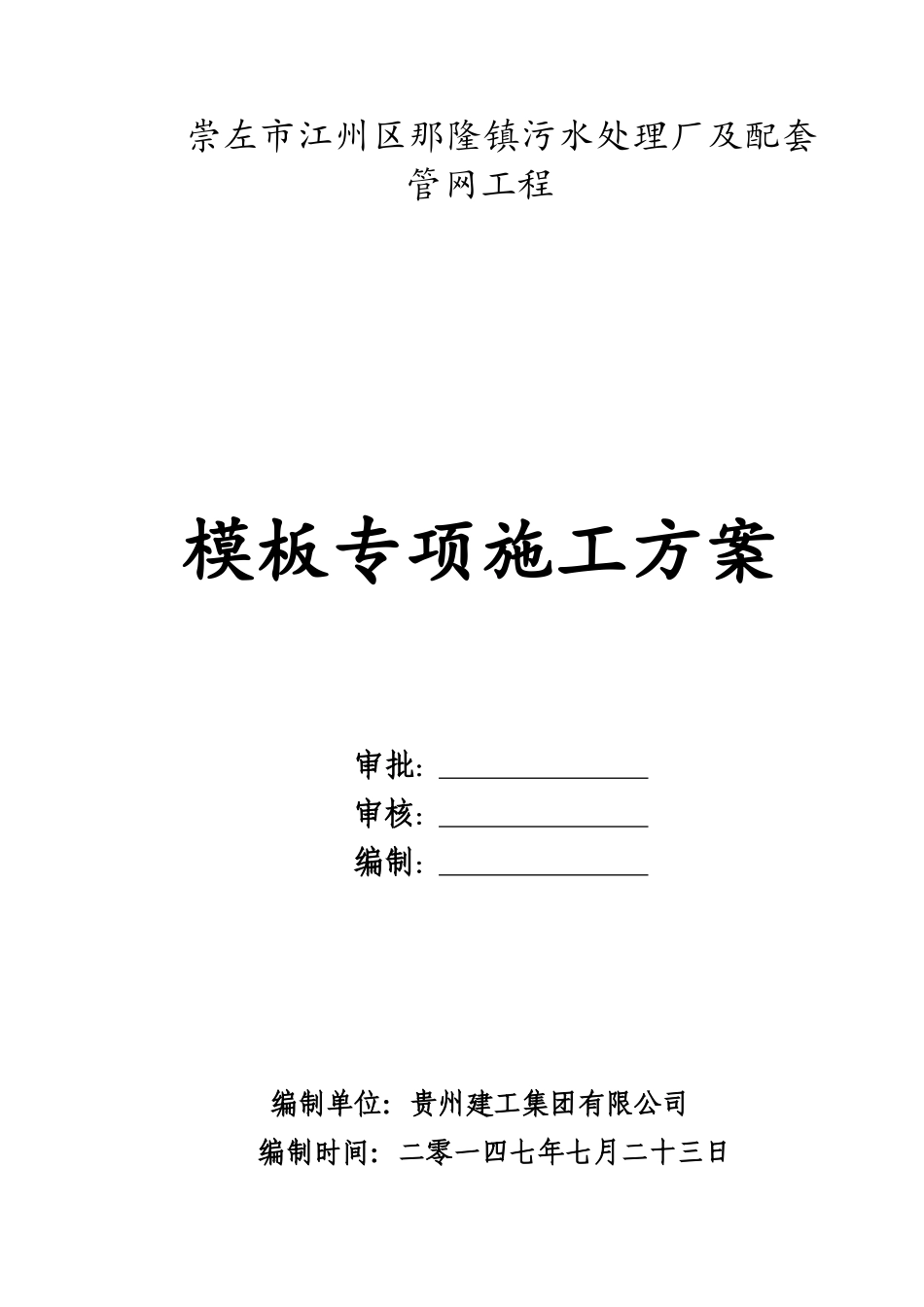

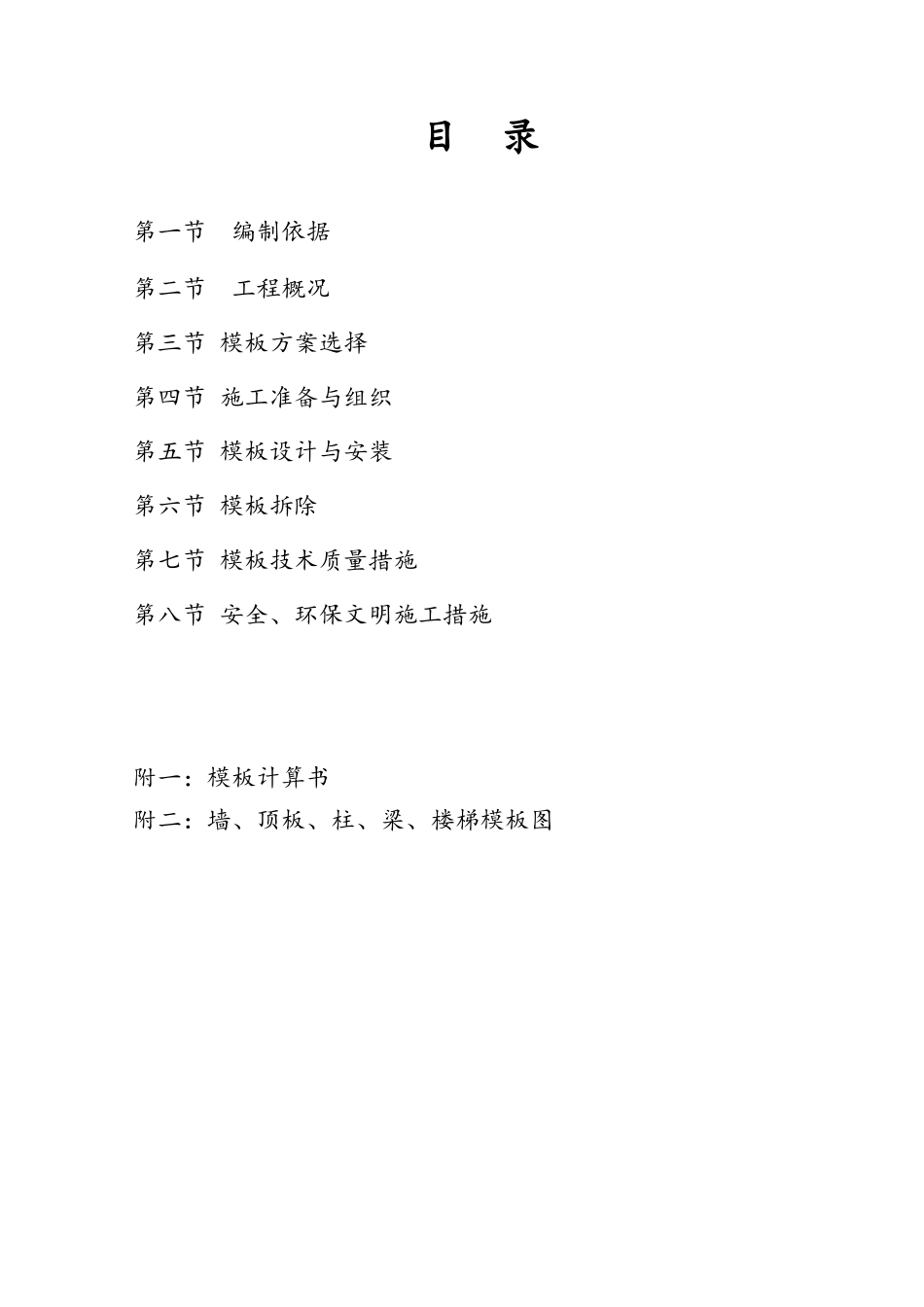

崇左市江州区那隆镇污水处理厂及配套管网工程模板专项施工方案审批：审核：编制：编制单位：贵州建工集团有限公司编制时间：二零一四七年七月二十三日目录第一节编制依据第二节工程概况第三节模板方案选择第四节施工准备与组织第五节模板设计与安装第六节模板拆除第七节模板技术质量措施第八节安全、环保文明施工措施附一：模板计算书附二：墙、顶板、柱、梁、楼梯模板图第一节编制依据1、工程合同2、施工图纸3、施工组织设计4、《建筑结构荷载规范》GB50009-20015、《混凝土结构设计规范》GB50010-20026、《建筑施工扣件式钢管脚手架安全技术规范》JGJ130-20017、《建筑施工模板安全技术规范》JGJ162-20088、《建筑结构荷载规范》GB50009-20019、《建筑地基基础设计规范》GB50007-200210、《建筑施工安全检查标准》JGJ59-99第二节工程概况1、总体概况崇左市江州区左州镇污水处理厂及配套管网工程设计总规模1000m³/d。本期一期工程构(建)筑物包括：格栅及集水提升井、调节池及微虑机房、配水井、滤布滤池、紫外消毒渠及巴氏计量槽、TOP一体化设备、辅助用房。污水经处理后排入厂区边上河流。崇左市江州区左州镇污水处理厂及配套管网工程厂区需铺设有工艺管道、跨越管道、回流管道、雨水管道、污水管道、厂区给水管道及电缆沟等。第三节模板方案选择1、综述考虑到污水处理厂的工期紧迫，故在选择方案时，尽量本着快速、实用、经济、安全等原则，充分考虑之后，选择15mm—20mm厚的腹模板（局部12mm）。多层腹模板在现场将原材料拼装组合而成，施工效率高，混凝土面成型可达到清水效果，同时可大量节约木材。多层腹合板用于模板工程其周转率可达4次，并且在长时间使用时，安全可靠，造价经济合理，受力明确。能够充分满足预期的安全性和耐久性。2、梁面板采用15mm木腹膜面板，40×60木方（内楞）现场拼制，采用φ48×3.5钢管（外楞）支撑，部分梁的高度大于600时，梁身采用M12对拉螺栓进行加固。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成。3、顶板面板采用15mm木腹合面板，板底采用40×60木方。承重架采用扣件式钢管脚手架，由扣件、立杆、横杆、支座组成，采用φ48×3.5钢管。4、池壁模板采用15mm厚木腹合板，木方作内楞，配套穿墙螺栓M12使用。竖向内楞采用40×60木方，水平外楞采用双肢φ48×3.5钢管。加固通过在双钢管处打孔拉结穿墙螺栓φ12。斜撑采用钢管，不过要作好对底板的保护。外墙和池墙螺栓采用中部加焊60×60×3mm止水环片，一次性使用止水片。5、柱模板采用15mm厚木腹合板，施工现场组拼，背内楞采用40×60木方，柱箍采用圆钢管48×3.5围檩加固，双肢，长边用M12对拉螺栓进行加固，短边直接用扣件紧紧连接钢管，将其与搭设的脚手架连接，不用M12对拉螺栓进行加固，边角处采用木板条找补，保证楞角方直、美观。6、底板与底板梁模板底板侧边采用定型钢模板，钢管支撑；底板梁侧模采用15mm厚多层腹合板面板，40×60mm内楞、水平外楞采用φ48×3.5钢管。7、楼梯间模板楼梯间梁模、底模采用12mm厚多层腹合板面板，50×100mm次龙骨、φ48×3.5钢管主龙骨，踏步面板采用50mm厚木板，支撑采用D48钢管支撑。模板工程是保证混凝土结构质量的重要分项工程，模板的设计、制作、安装、拆除、周转、维护等对于结构质量和经济效益均有极大影响本工程混凝土结构外观基本要求为构筑物剪力墙墙体、梁、框架柱和顶板底混凝土面平整光洁，不得再做抹灰找平、细部处理，只需刮腻子找平、涂装即可。从混凝土结构尺寸、外观等技术指标足以反映模板工程的重要性。模板及其支撑根据本工程结构形式、荷载大小、施工设备、材料供应等条件进行设计。模板及其支撑具有足够的承载能力、强度、刚度和稳定性，能够可靠地承受浇筑混凝土的重量、侧压力及施工荷载。第四节施工准备与组织1、模板工程施工准备（1）、模板工程技术准备由于本工程的构筑物的结构较为复杂，而且预埋件也较多在此期间，我部督促木工班组技术人员熟悉图纸，钻研图纸，做到心中有数，合理下料，尽量的节约时间，争取时间。项目部技术负责人根据验收规范、工艺规程、本工程《施工组织设计》和本“施工方案”，编...
