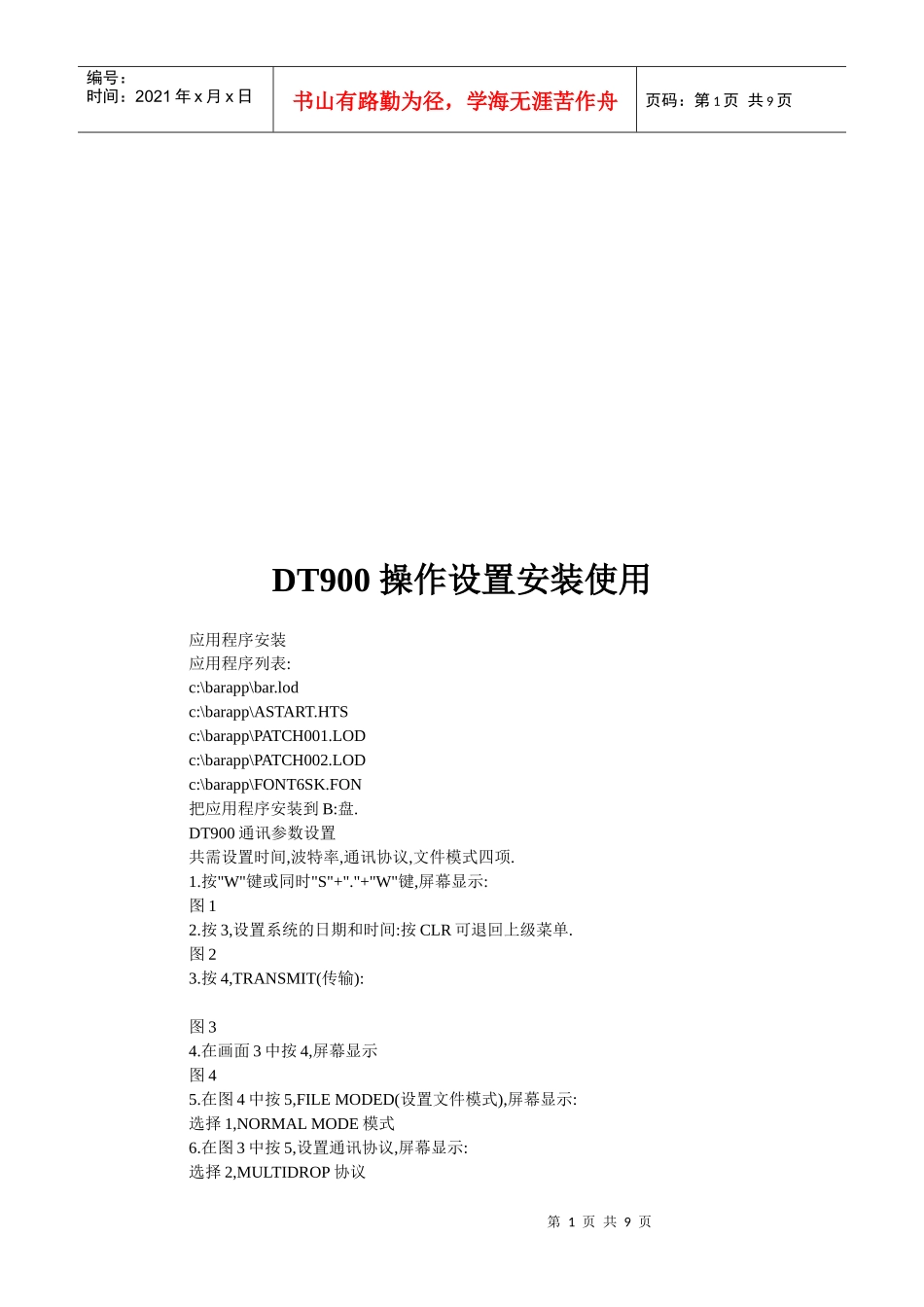

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页DT900操作设置安装使用应用程序安装应用程序列表:c:\barapp\bar.lodc:\barapp\ASTART.HTSc:\barapp\PATCH001.LODc:\barapp\PATCH002.LODc:\barapp\FONT6SK.FON把应用程序安装到B:盘.DT900通讯参数设置共需设置时间,波特率,通讯协议,文件模式四项.1.按"W"键或同时"S"+"."+"W"键,屏幕显示:图12.按3,设置系统的日期和时间:按CLR可退回上级菜单.图23.按4,TRANSMIT(传输):图34.在画面3中按4,屏幕显示图45.在图4中按5,FILEMODED(设置文件模式),屏幕显示:选择1,NORMALMODE模式6.在图3中按5,设置通讯协议,屏幕显示:选择2,MULTIDROP协议第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页7.在图3中按6,设置(终端的)通讯端口,屏幕显示:终端红外通讯选择1(IR).8.在图3中按7,设置通讯速率,屏幕显示:主机用RS-232C口通讯,波特率通常选择3(19.2KBPS).9.按CLR键退回系统菜单SYSTEMMENU如图1.按1,EXECUTEAP(运行应用程序):屏幕显示:按"Enter":运行应用程序.若无应用程序,则安装应用程序.按"CLR":取消操作.三,Multidrop通讯软件数据传输软件说明数据传输软件用来将当前计算机上的数据下载到终端上或将终端上的数据上传到当前计算机.数据传输软件运行界面如下:"settings"菜单用来设置下载数据的参数."operativesetting"子菜单用来设置与当前计算机相连的通讯座的个数.最多16个.如下图所示:"Filesetting"用来设置"接收"与"发送"文件等信息.如下图所示:"Applicationstoragedirectory":项指定需下载的应用程序所在的目录."Receivingdatastoragedirectory":项指定发送到终端的数据文件的目录.在运行时设定为:c:\barup"Transmittingdatastoragedirectory":项指定要传输到服务器的数据被存放的目录.在运行时设定为:c:\bardown"Transmittingfiletype"项指定要传输的文件类型.如下图所示:共三种类型:All:所有可接受的文件类型OnlyApappointmentfile:终端上的应用程序Others:除应用程序以外的所有程序."AppendMode"在这个系统中不应选择这项.点击"OK"钮将确认操作,点击"Cancel"钮将放弃操作."Communicationsetting"菜单设置通讯参数.如下图所示:本系统中使用的通讯参数设置应如上图所示.其中COMport表示串行端口号,该参数应根据实际使用那一个端口决定.COM0表示COM1,COM1表示COM2.子菜单"Iconandcommunication"表示点击"Execute"后,图标是否最小化.子菜单"ExitMULTIDROP"表示退出应用程序.执行主菜单"Execute"使通讯程序处于自动执行状态,如下图所示:四,DT900系统菜单使用说明按"W"键或同时按"S"+"."+"PW"键,屏幕显示:第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页EXECUTEAP(运行应用程序):屏幕显示:按"Ent":运行应用程序.按"CLR":取消操作.2.SETMODE(模式设置):屏幕显示:2.1EnvironmentSetting(环境设置):选项设置说明APOtime(AutopowerOFF)00to59自动断电时间ABOtime(AutobacklightOFF)10to59seconds自动关闭背光显示时间Keyclickenable/dasable按键声音非禁止/禁止Soundvolumofbuzzerlow/mid/high/OFF蜂鸣器声音低/中/高/关闭2.2DisplayModeSetting(显示模式设置):屏幕显示:2.2.1设置字体,屏幕显示:按1,设置字体点阵大小,屏幕显示:可以选择6点阵,8点阵和10点阵.按2,设置字体类型,屏幕显示:选项1表示标准字体,选项2表示粗体.2.2.2设置系统主菜单显示语言,屏幕显示:按1,选择日语;按2选择英语.2.3Barcode(扫描码):在此菜单下可设置:1.READCOUNT识读条码次数缺省设置:1(对条码进行1次识读)合法值:1—92.VERIFYCOUNT校验次数缺省设置:3(对条码进行1次校验)合法值:1—93.TIMEOUT按着扫描钮连续识读时间(单位秒)超时不再读条码缺省设置:4合法值:1—94.CALIBRATION校准,调节从DT900发射出的激光束宽度以适应所阅读条码的宽度.一般在出厂时已调节完毕,具体参见数据采集器DT-900用户指南25页,26页.2.4SETID(设置ID号):屏幕显示:按1,设置设备ID号,屏幕显示:2,代理商ID号(防止非法应用程序的使用),屏幕显示:请不要更改这个号码,否则程序不...
