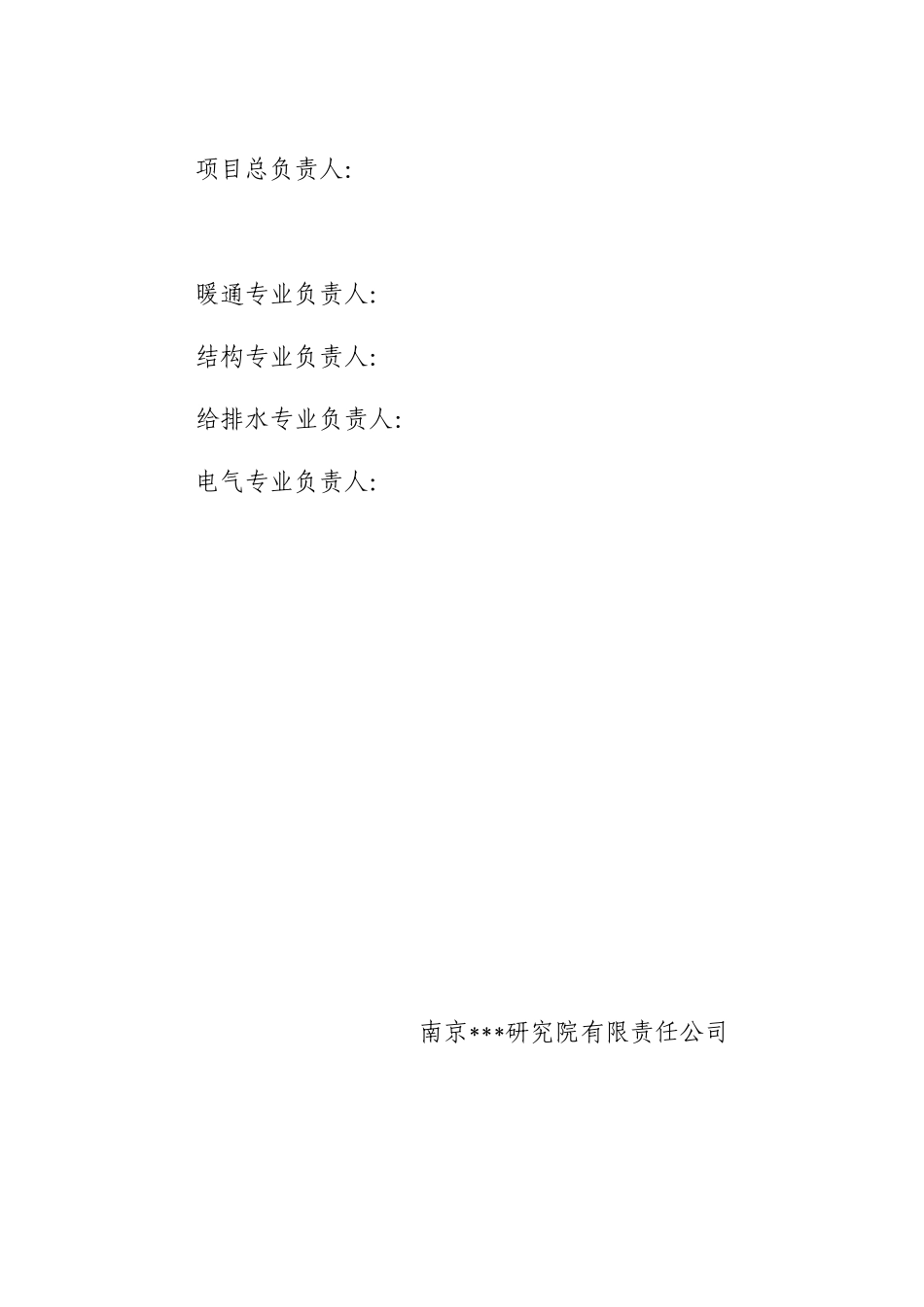

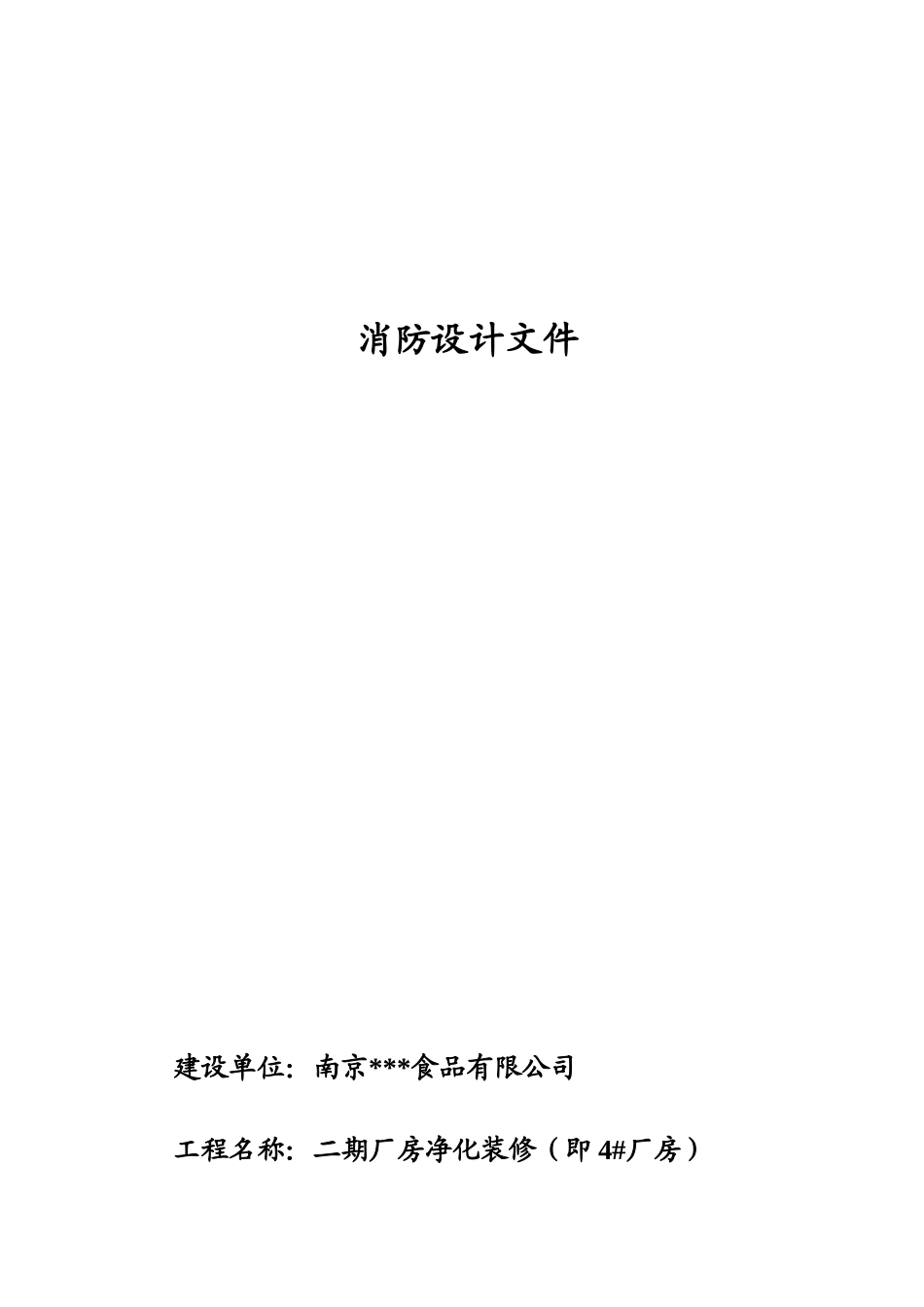

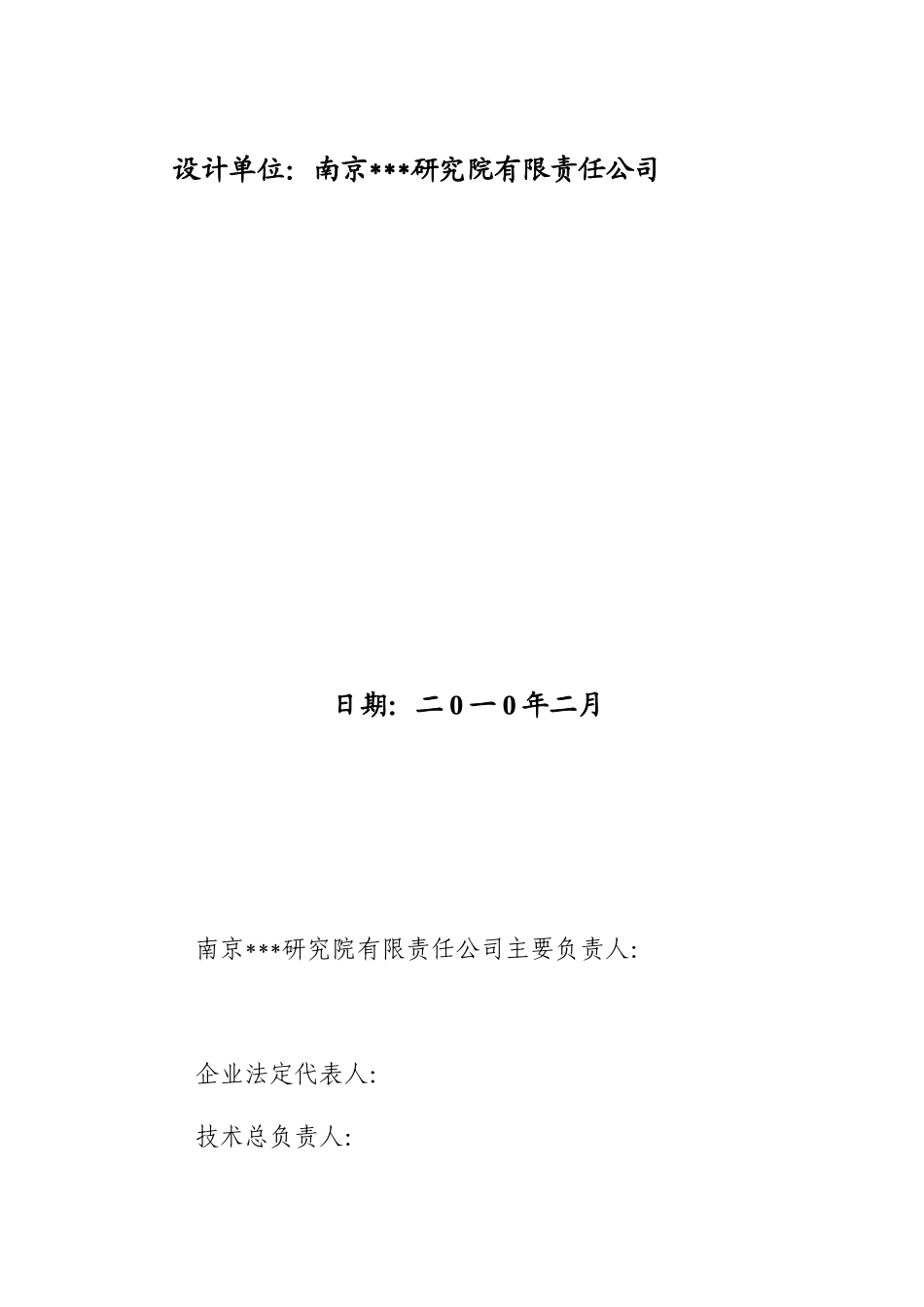

消防设计文件建设单位：南京***食品有限公司工程名称：二期厂房净化装修（即4#厂房）设计单位：南京***研究院有限责任公司日期：二0一0年二月南京***研究院有限责任公司主要负责人：企业法定代表人：技术总负责人：项目总负责人：暖通专业负责人：结构专业负责人：给排水专业负责人：电气专业负责人：南京***研究院有限责任公司消防设计说明书目录1、工程设计依据2、建筑规模和总指标概况3、总平面概况4、建筑、结构防火设计概况5、建筑电气6、消防给水和灭火设施1、工程设计依据本工程消防设计是根据工艺生产类别，执行国家颁布的现行规范：⑴.《建筑设计防火规范》GB50016-2006⑵.《工厂企业总平面图设计规范》GB50187-1993⑶.《建筑灭火器配置设计规范》（1997年版）GBJ140-1990⑷.《洁净厂房设计规范》GB50073-2001⑸.《采暖通风与空气调节设计规范》GB50019-2003⑹.《建筑内部装修设计防火规范》GB50222-95⑺.南京***食品有限公司有关本工程设计基础资料。2、建设规模和总指标概况南京***二期由1#生产研发楼、3#实验楼（含2#传达室）、二期厂房（即4#厂房）组成，由南京***食品有限公司投资建设。整个项目总用地面积20700平方米，总建筑面积约22834平方米，容积率1.1。其中一期已建设综合楼及厂房面积12167平方米，二期拟建设建筑面积10667平方米。4号厂房建筑面积4232平方米，火灾危险性类别厂房为丙类，仓库为丙类。3、总平面概况本地块位于竹山南路和科宁路交界处，基地地势平坦。厂区内已有一期建设的综合楼和厂房，企业为了发展，扩大生产规模，拟建设二期。厂区道路已成形，在利用原有道路的基础上加入环厂区的消防通道；保留设置于竹山南路上出入口。4、建筑、结构防火设计概况本工程二期厂房为单层建筑，建筑面积为4232平方米，为一个防火分区。建筑高度7.8米。耐火等级为二级。结构类型为钢结构。建筑构件的燃烧性能和耐火极限为：屋顶耐火极限〉1h不燃烧体；柱的耐火极限〉2.5h不燃烧体；梁的耐火极限〉1.5h不燃烧体；非承重外墙耐火极限>0.5h的不燃烧体；防火墙耐火极限〉4h不燃烧体。二期厂房内新装修洁净车间面积约1200m²(详见附图),其维护结构材料应选择保温，隔热，防火，防潮，少产尘的材料。洁净厂房的顶棚和壁板(包括夹心材料)应为不燃烧体，顶棚的耐火极限>0.4h,疏散走道顶棚的耐火极限>1.0h5、建筑电气一、消防电源、配电线路及电器装置1、本工程属三类多层辅助用房。消防用电按二级负荷供电，本工程变电所设于本单体之外。应急照明、疏散指示电源均引自本分区配电箱，备用电源采用灯具自带蓄电池。消防水泵房蓄电池备用照明连续供电时间≥180min，疏散区域疏散指示、应急照明灯具内附蓄电池连续供电时间≥30min。2、配电干线均采用ZR-YJV-0.6/1-电缆，支线均采用ZR-BV-400/750V-聚氯乙烯铜芯导线。消防设备线路暗敷时,保护层厚度不小于30mm，明敷时应穿金属管或封闭式金属线槽,并应采取防火保护措施，符合JGJ50016-2006第13.10.5条规定。3、本工程在疏散通道、疏散楼梯间等场所设置应急照明，照度满足JGJ50016-2006第13.8.6表。疏散通道、疏散楼梯间等场所设置疏散指示标志，照度满足JGJ50016-2006第13.8.6表。4、消防用电设备采用专用的供电回路，其配电设备设明显标志。二、消防联动系统消火栓系统：任一消火栓按钮动作均可直接启动消火栓泵。6、消防给水和灭火设施消防用水来自消防水池，补充水源为城市自来水。自来水自门前竹山南路市政给水管引入，总进水管管径为DN150，水压为0.25MPa，根据规范GB50016-2006《建筑设计防火规范》8.6.1.2条的规定，设置消防水池。因本项目为食品仓库（丙类），本设计按体积超过50000m3的仓库的防火要求，设置消防给水设施。室内设有消火栓灭火系统和建筑灭火器。1）、设计参数：室内消火栓系统用水量为10L/S，室外消火栓用水量为45L/S，火灾延续时间按3小时计；消防水池有效容积594m3（分两格设置），与泵房一起设于办公楼前，消防水池设消防车取水口。2）、室内消火栓系统：竖向分为1个区。市政供水压力（0.25MPa）不能满足最不利点处消火栓的压力要求，消防系统采用临时高压系统。消火栓系统消防加压水泵选用XBD...
