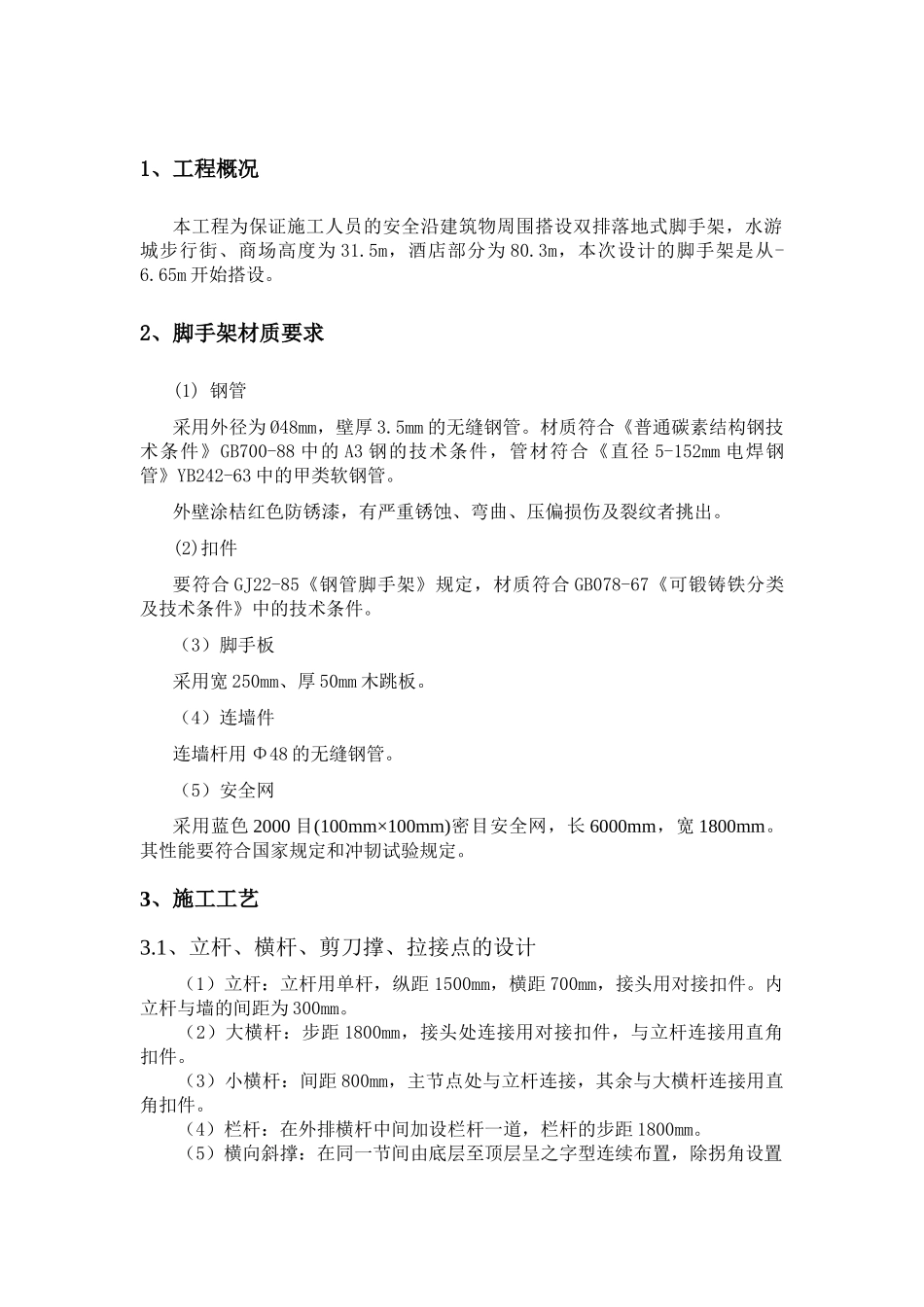

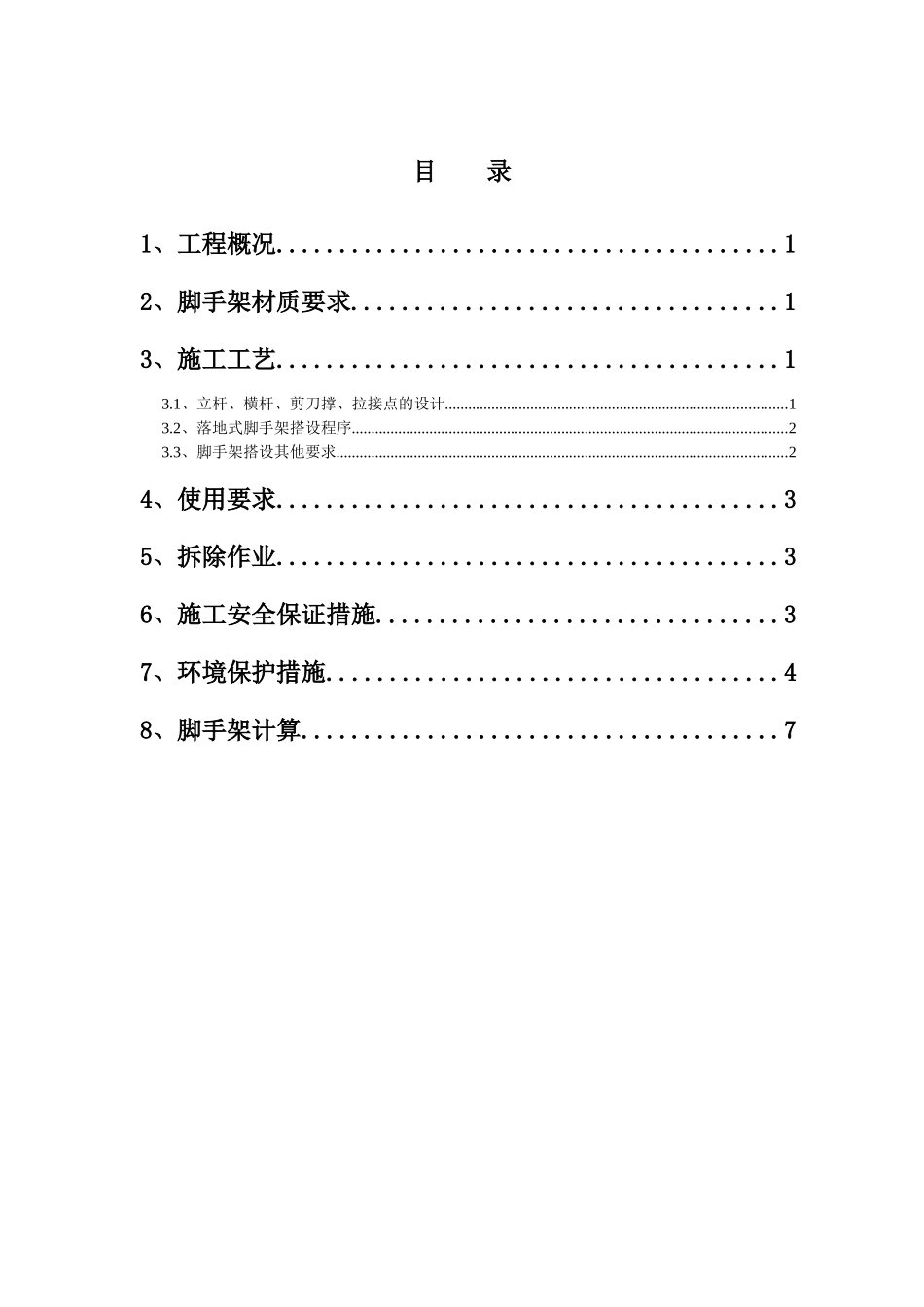

目录1、工程概况........................................12、脚手架材质要求..................................13、施工工艺........................................13.1、立杆、横杆、剪刀撑、拉接点的设计........................................................................................13.2、落地式脚手架搭设程序................................................................................................................23.3、脚手架搭设其他要求....................................................................................................................24、使用要求........................................35、拆除作业........................................36、施工安全保证措施................................37、环境保护措施....................................48、脚手架计算......................................71、工程概况本工程为保证施工人员的安全沿建筑物周围搭设双排落地式脚手架，水游城步行街、商场高度为31.5m，酒店部分为80.3m，本次设计的脚手架是从-6.65m开始搭设。2、脚手架材质要求(1)钢管采用外径为Ø48mm，壁厚3.5mm的无缝钢管。材质符合《普通碳素结构钢技术条件》GB700-88中的A3钢的技术条件，管材符合《直径5-152mm电焊钢管》YB242-63中的甲类软钢管。外壁涂桔红色防锈漆，有严重锈蚀、弯曲、压偏损伤及裂纹者挑出。(2)扣件要符合GJ22-85《钢管脚手架》规定，材质符合GB078-67《可锻铸铁分类及技术条件》中的技术条件。（3）脚手板采用宽250mm、厚50mm木跳板。（4）连墙件连墙杆用Φ48的无缝钢管。（5）安全网采用蓝色2000目(100mm×100mm)密目安全网，长6000mm，宽1800mm。其性能要符合国家规定和冲韧试验规定。3、施工工艺3.1、立杆、横杆、剪刀撑、拉接点的设计（1）立杆：立杆用单杆，纵距1500mm，横距700mm，接头用对接扣件。内立杆与墙的间距为300mm。（2）大横杆：步距1800mm，接头处连接用对接扣件，与立杆连接用直角扣件。（3）小横杆：间距800mm，主节点处与立杆连接，其余与大横杆连接用直角扣件。（4）栏杆：在外排横杆中间加设栏杆一道，栏杆的步距1800mm。（5）横向斜撑：在同一节间由底层至顶层呈之字型连续布置，除拐角设置外，中间每隔6跨设置一道。（6）脚手板：木脚手板满铺,两端使用12号铁丝捆紧在小横杆上。端头再用木条钉上，形成整体。（7）安全网：宽1800mm，长6000mm，颜色为蓝色。3.2、落地式脚手架搭设程序（1)落地脚手架底脚必须牢固，要求平整坚实，每根立杆下垫50mm厚的方木。（2)按施工设计放线、铺垫板、放置底座、标定立杆位置。（3）周边脚手架从一个角部开始并向两边延伸交圈搭设。（4)按定位依次竖起立杆，将立杆与纵、横向扫地杆连接牢固，扫地杆距地面200mm，再搭设第一步的大横杆、小横杆、横向斜撑，随校正立杆垂直之后予以固定，并按此要求继续向上搭设。（5)连墙件采用两步三跨平行设置,在设置第一排连墙件前，在脚手架的每根外立杆处均设置抛撑，以确保构架稳定和架上操作人员的安全。具体做法见附图。（6)安全网满挂，挂于脚手架外立杆的内侧。3.3、脚手架搭设其他要求（1）双排脚手架内立杆为4m，外立杆为6m搭接位置相互错开，水平杆均放于立杆内侧，水平杆用一字卡连接，两排架子间用小横杆连接，小横杆两端出立杆不得小于100mm。（2）杆件端部伸出扣件之处不得小于100mm，不得大于150mm。（3）周边脚手架的大横杆必须交圈和立杆拉接固定。（4）搭设的钢管必须横平竖直、整体清晰、图形一致、连接牢固、受荷安全、有安全操作空间、不变形、不摇晃。（5）脚手架上下步距间的小横杆要交叉设置于立杆的不同侧面，使立杆在受荷时偏心减小，如下图。（6）立杆接长用对接扣件。大小横杆与立杆连接采用直角扣件。斜支撑与立杆或大横杆连接采用旋转扣件。所有扣件要拧紧，可用力矩扳手实测，要求达到40－65NM。过小则扣件容易滑移，过大则会引起扣件的铸铁断裂。（7）脚手板铺放时，采用对接铺设，如下图，要铺平铺稳，用12#铁丝捆紧在小横杆上...
