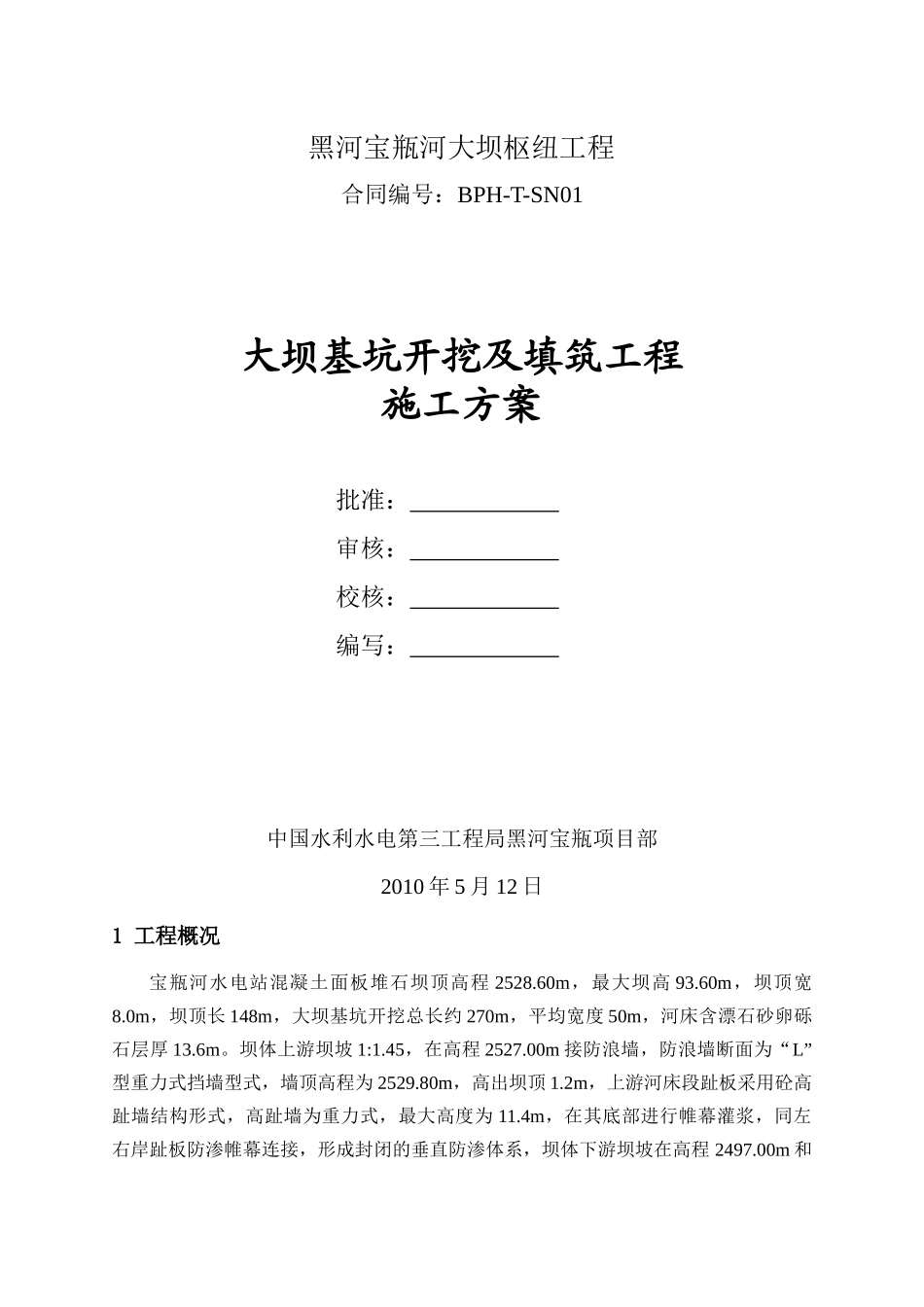

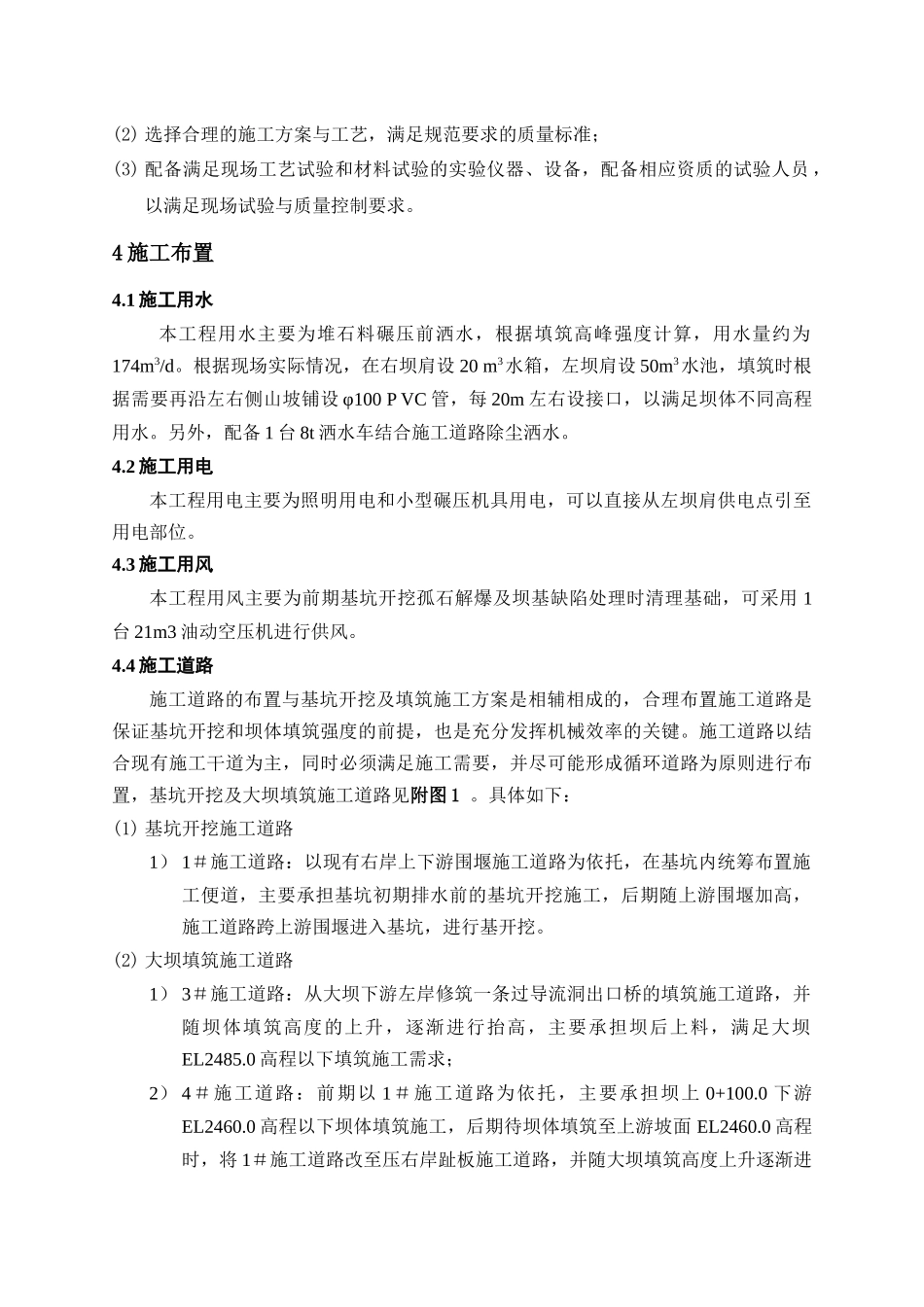

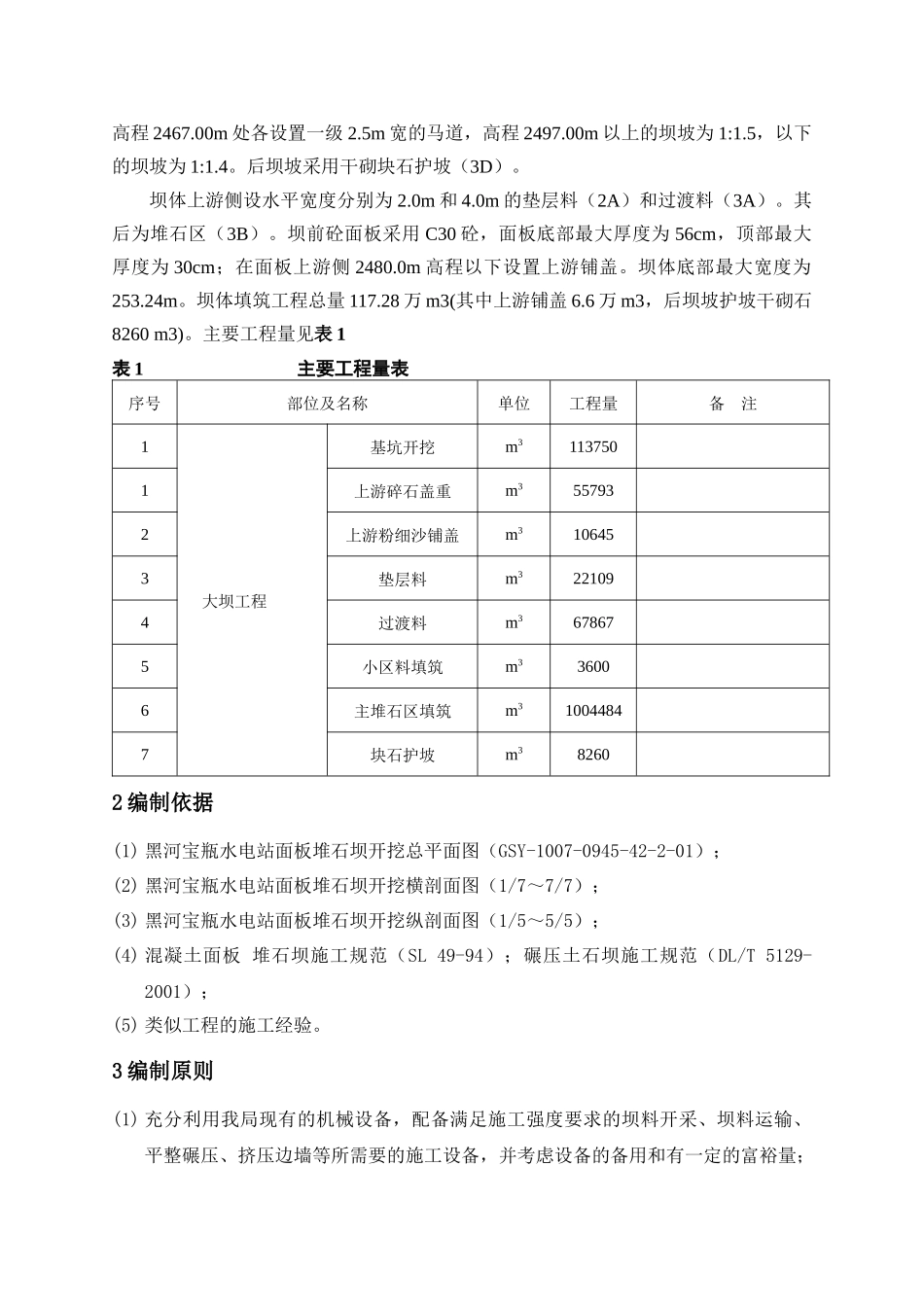

黑河宝瓶河大坝枢纽工程合同编号：BPH-T-SN01大坝基坑开挖及填筑工程施工方案批准：审核：校核：编写：中国水利水电第三工程局黑河宝瓶项目部2010年5月12日1工程概况宝瓶河水电站混凝土面板堆石坝顶高程2528.60m，最大坝高93.60m，坝顶宽8.0m，坝顶长148m，大坝基坑开挖总长约270m，平均宽度50m，河床含漂石砂卵砾石层厚13.6m。坝体上游坝坡1:1.45，在高程2527.00m接防浪墙，防浪墙断面为“L”型重力式挡墙型式，墙顶高程为2529.80m，高出坝顶1.2m，上游河床段趾板采用砼高趾墙结构形式，高趾墙为重力式，最大高度为11.4m，在其底部进行帷幕灌浆，同左右岸趾板防渗帷幕连接，形成封闭的垂直防渗体系，坝体下游坝坡在高程2497.00m和高程2467.00m处各设置一级2.5m宽的马道，高程2497.00m以上的坝坡为1:1.5，以下的坝坡为1:1.4。后坝坡采用干砌块石护坡（3D）。坝体上游侧设水平宽度分别为2.0m和4.0m的垫层料（2A）和过渡料（3A）。其后为堆石区（3B）。坝前砼面板采用C30砼，面板底部最大厚度为56cm，顶部最大厚度为30cm；在面板上游侧2480.0m高程以下设置上游铺盖。坝体底部最大宽度为253.24m。坝体填筑工程总量117.28万m3(其中上游铺盖6.6万m3，后坝坡护坡干砌石8260m3)。主要工程量见表1表1主要工程量表序号部位及名称单位工程量备注1大坝工程基坑开挖m31137501上游碎石盖重m3557932上游粉细沙铺盖m3106453垫层料m3221094过渡料m3678675小区料填筑m336006主堆石区填筑m310044847块石护坡m382602编制依据(1)黑河宝瓶水电站面板堆石坝开挖总平面图（GSY-1007-0945-42-2-01）；(2)黑河宝瓶水电站面板堆石坝开挖横剖面图（1/7～7/7）；(3)黑河宝瓶水电站面板堆石坝开挖纵剖面图（1/5～5/5）；(4)混凝土面板堆石坝施工规范（SL49-94）；碾压土石坝施工规范（DL/T5129-2001）；(5)类似工程的施工经验。3编制原则(1)充分利用我局现有的机械设备，配备满足施工强度要求的坝料开采、坝料运输、平整碾压、挤压边墙等所需要的施工设备，并考虑设备的备用和有一定的富裕量；(2)选择合理的施工方案与工艺，满足规范要求的质量标准；(3)配备满足现场工艺试验和材料试验的实验仪器、设备，配备相应资质的试验人员，以满足现场试验与质量控制要求。4施工布置4.1施工用水本工程用水主要为堆石料碾压前洒水，根据填筑高峰强度计算，用水量约为174m3/d。根据现场实际情况，在右坝肩设20m3水箱，左坝肩设50m3水池，填筑时根据需要再沿左右侧山坡铺设φ100PVC管，每20m左右设接口，以满足坝体不同高程用水。另外，配备1台8t洒水车结合施工道路除尘洒水。4.2施工用电本工程用电主要为照明用电和小型碾压机具用电，可以直接从左坝肩供电点引至用电部位。4.3施工用风本工程用风主要为前期基坑开挖孤石解爆及坝基缺陷处理时清理基础，可采用1台21m3油动空压机进行供风。4.4施工道路施工道路的布置与基坑开挖及填筑施工方案是相辅相成的，合理布置施工道路是保证基坑开挖和坝体填筑强度的前提，也是充分发挥机械效率的关键。施工道路以结合现有施工干道为主，同时必须满足施工需要，并尽可能形成循环道路为原则进行布置，基坑开挖及大坝填筑施工道路见附图1。具体如下：(1)基坑开挖施工道路1）1＃施工道路：以现有右岸上下游围堰施工道路为依托，在基坑内统筹布置施工便道，主要承担基坑初期排水前的基坑开挖施工，后期随上游围堰加高，施工道路跨上游围堰进入基坑，进行基开挖。(2)大坝填筑施工道路1）3＃施工道路：从大坝下游左岸修筑一条过导流洞出口桥的填筑施工道路，并随坝体填筑高度的上升，逐渐进行抬高，主要承担坝后上料，满足大坝EL2485.0高程以下填筑施工需求；2）4＃施工道路：前期以1＃施工道路为依托，主要承担坝上0+100.0下游EL2460.0高程以下坝体填筑施工，后期待坝体填筑至上游坡面EL2460.0高程时，将1＃施工道路改至压右岸趾板施工道路，并随大坝填筑高度上升逐渐进行抬高，作为坝前上料的主要施工道路，主要承担坝体EL2510～EL2460高程段填筑施工；3）5＃施工道路：前期以2＃施工道路为依托，主要承担坝上0+100.0下游EL2460.0高程以下坝体填筑施工，后期待坝体填筑至上游坡面EL2460.0高...
