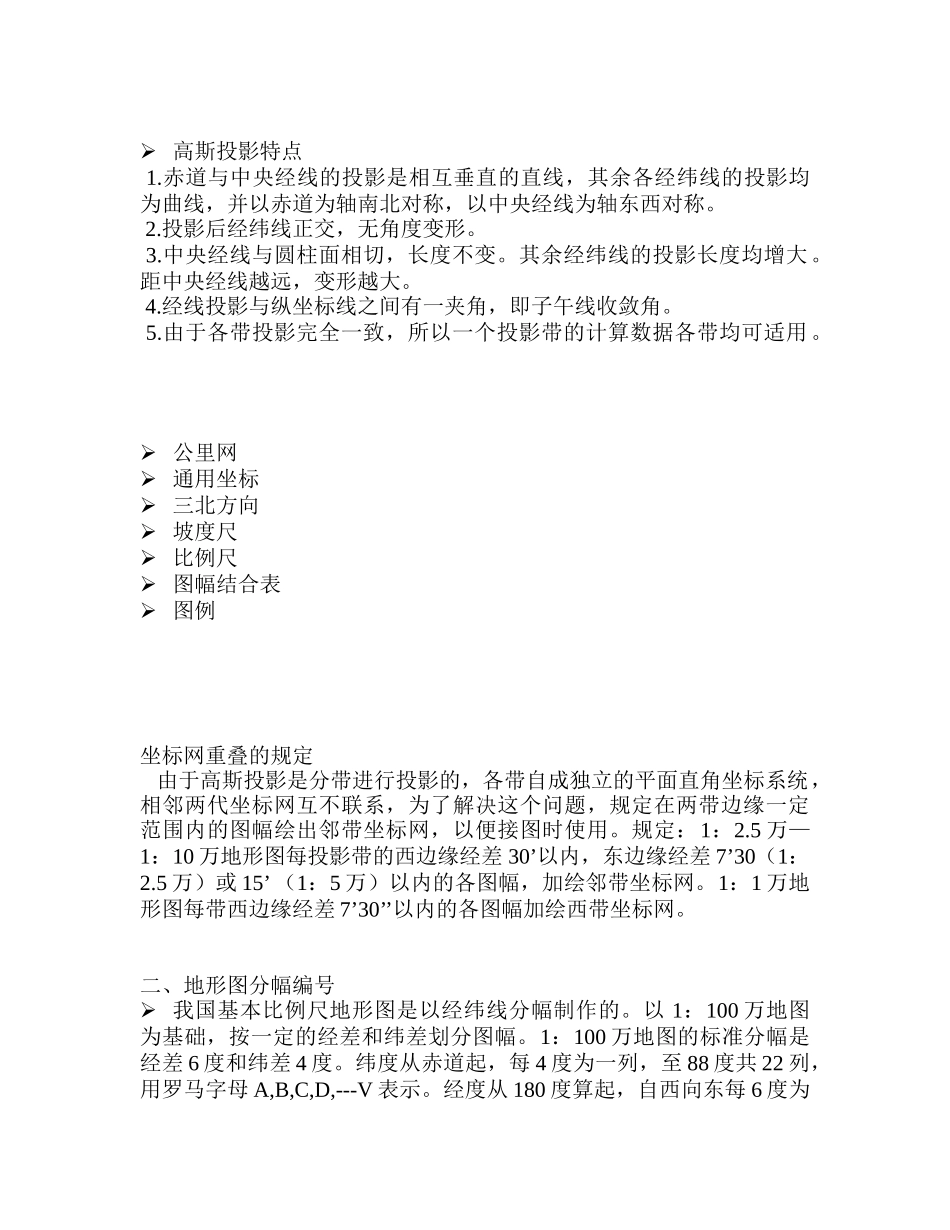

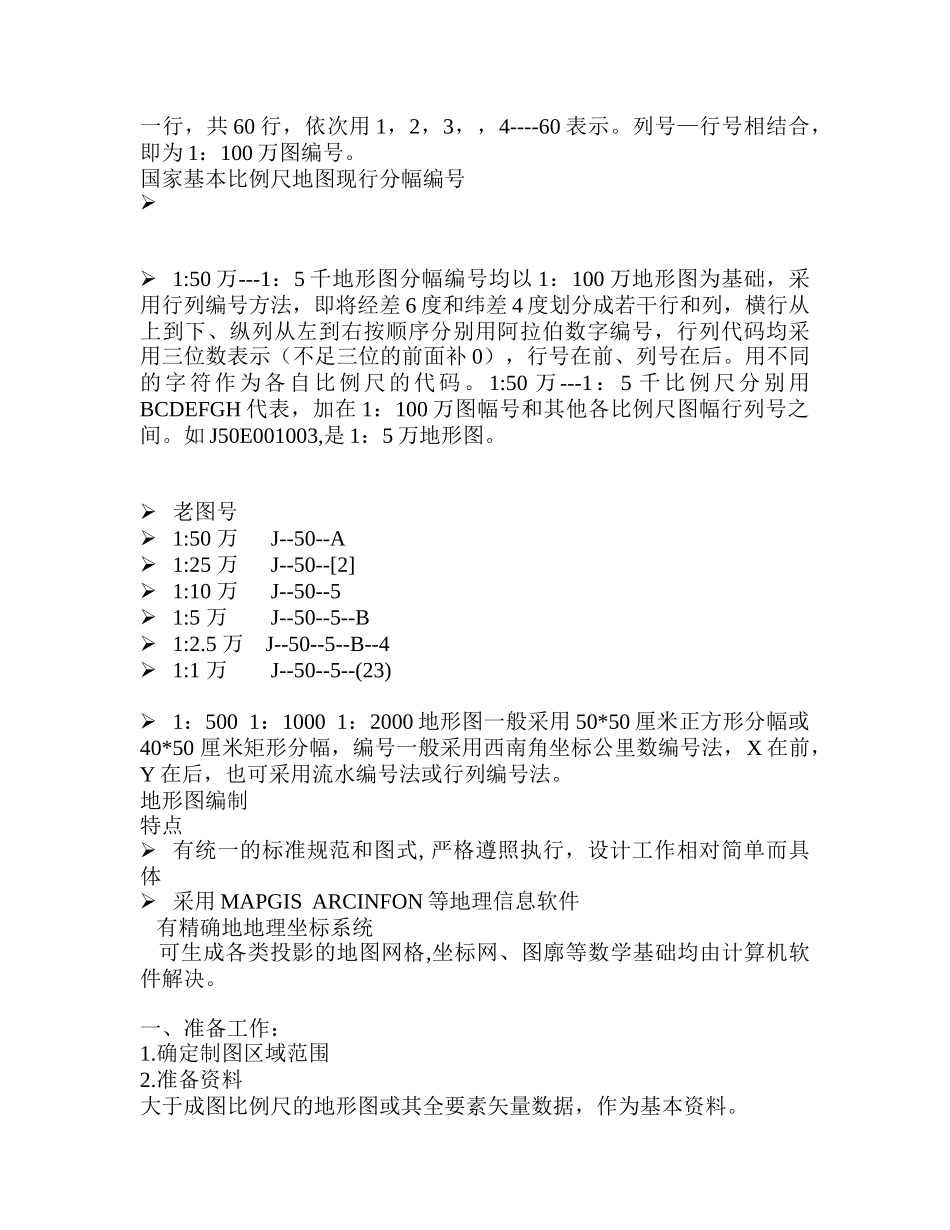

地图编制地形图编制的工艺流程普通地图编制的工艺流程专题地图编制的工艺流程地图集编制的工艺流程电子地图的数据组织结构一、地图的成图方法实测图：编绘图：1:5001:1000001:10001:2500001:20001:5000001:50001:10000001:10000普通地理图1:25000专题地图1:50000地形图基本知识一、地图投影地球椭球面是一个不可展的曲面，而地图是平面的，研究投影的目的就是解决曲面转换为平面的变形问题。要借助辅助投影面，如圆柱，圆锥等。投影的变形性质分为等角、等面积，任意。我国系列比例尺地形图除1：1000000外，都采用高斯-克吕格投影，简称高斯投影。高斯投影是一种等角横切圆柱投影，即圆柱面切于地球椭球的一条经线上，由椭球的中心将椭球面上的点依等角条件投影到圆柱面上。为了使变形限制在一定的范围内，按经差将椭球表面划分为若干带，使圆柱面依次与每一带的中央经线相切，并把各带的经纬线网依次投影到圆柱面上，再从两极沿圆柱的高切开展平，便得到各带的经纬网投影到平面上的图形。我国1：1万及更大比例尺地图采用3度带投影，1：2.5万及更小比例尺地图采用6度带投影。高斯坐标系每带中央经线投影当做纵坐标轴（X）,赤道投影当做横坐标轴(Y)，两者交点投影当做每带平面直角坐标的原点。高斯投影特点1.赤道与中央经线的投影是相互垂直的直线，其余各经纬线的投影均为曲线，并以赤道为轴南北对称，以中央经线为轴东西对称。2.投影后经纬线正交，无角度变形。3.中央经线与圆柱面相切，长度不变。其余经纬线的投影长度均增大。距中央经线越远，变形越大。4.经线投影与纵坐标线之间有一夹角，即子午线收敛角。5.由于各带投影完全一致，所以一个投影带的计算数据各带均可适用。公里网通用坐标三北方向坡度尺比例尺图幅结合表图例坐标网重叠的规定由于高斯投影是分带进行投影的，各带自成独立的平面直角坐标系统，相邻两代坐标网互不联系，为了解决这个问题，规定在两带边缘一定范围内的图幅绘出邻带坐标网，以便接图时使用。规定：1：2.5万—1：10万地形图每投影带的西边缘经差30’以内，东边缘经差7’30（1：2.5万）或15’（1：5万）以内的各图幅，加绘邻带坐标网。1：1万地形图每带西边缘经差7’30’’以内的各图幅加绘西带坐标网。二、地形图分幅编号我国基本比例尺地形图是以经纬线分幅制作的。以1：100万地图为基础，按一定的经差和纬差划分图幅。1：100万地图的标准分幅是经差6度和纬差4度。纬度从赤道起，每4度为一列，至88度共22列，用罗马字母A,B,C,D,---V表示。经度从180度算起，自西向东每6度为一行，共60行，依次用1，2，3，，4----60表示。列号—行号相结合，即为1：100万图编号。国家基本比例尺地图现行分幅编号1:50万---1：5千地形图分幅编号均以1：100万地形图为基础，采用行列编号方法，即将经差6度和纬差4度划分成若干行和列，横行从上到下、纵列从左到右按顺序分别用阿拉伯数字编号，行列代码均采用三位数表示（不足三位的前面补0），行号在前、列号在后。用不同的字符作为各自比例尺的代码。1:50万---1：5千比例尺分别用BCDEFGH代表，加在1：100万图幅号和其他各比例尺图幅行列号之间。如J50E001003,是1：5万地形图。老图号1:50万J--50--A1:25万J--50--[2]1:10万J--50--51:5万J--50--5--B1:2.5万J--50--5--B--41:1万J--50--5--(23)1：5001：10001：2000地形图一般采用50*50厘米正方形分幅或40*50厘米矩形分幅，编号一般采用西南角坐标公里数编号法，X在前，Y在后，也可采用流水编号法或行列编号法。地形图编制特点有统一的标准规范和图式,严格遵照执行，设计工作相对简单而具体采用MAPGISARCINFON等地理信息软件有精确地地理坐标系统可生成各类投影的地图网格,坐标网、图廓等数学基础均由计算机软件解决。一、准备工作：1.确定制图区域范围2.准备资料大于成图比例尺的地形图或其全要素矢量数据，作为基本资料。控制点资料、基本资料的图历簿或元数据文件最新的影像资料（航空影像、数字正射影像图）最新的勘界、交通、水利、地名等现势资料3.资料的分析与评价测制单位、成图...
