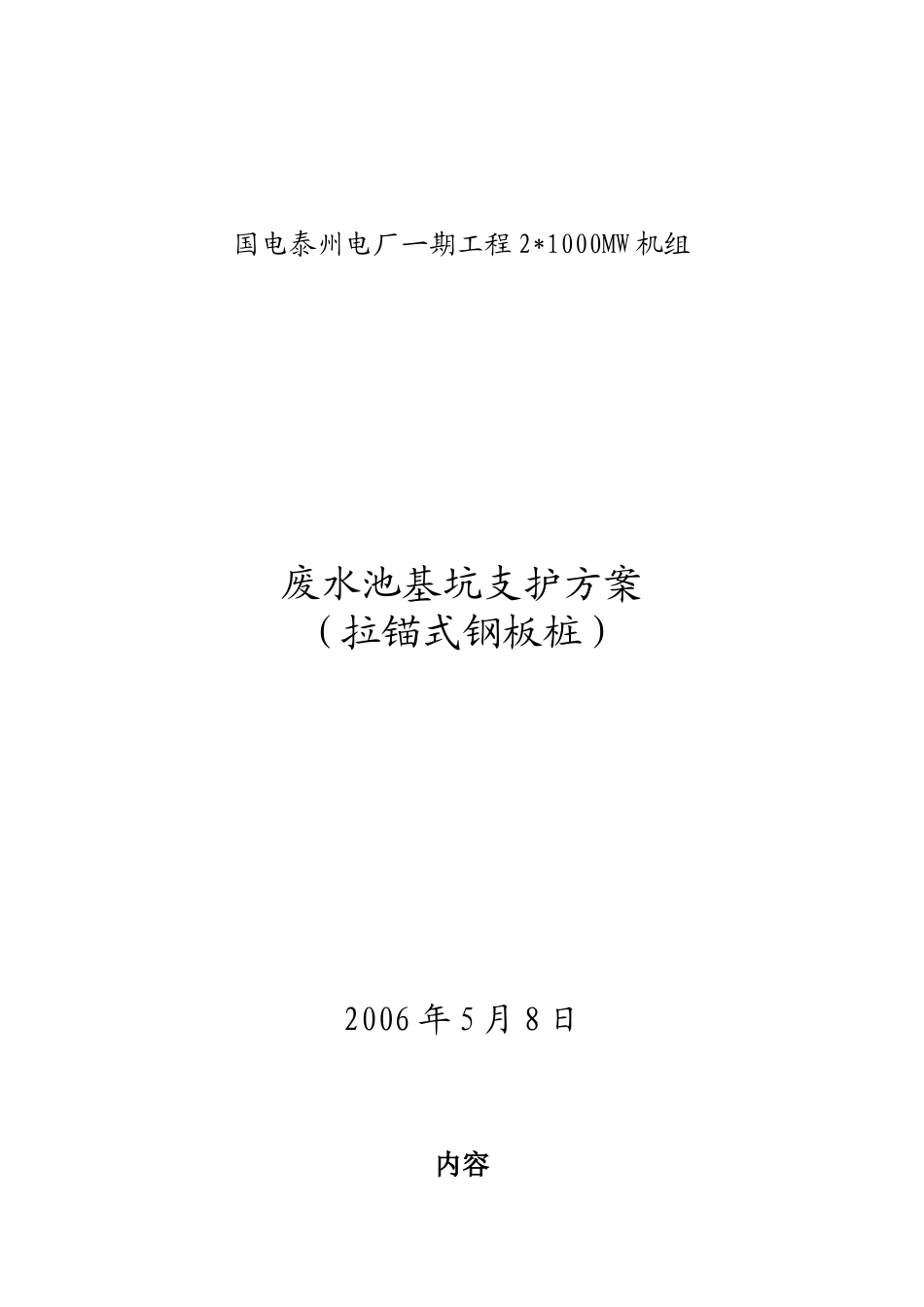

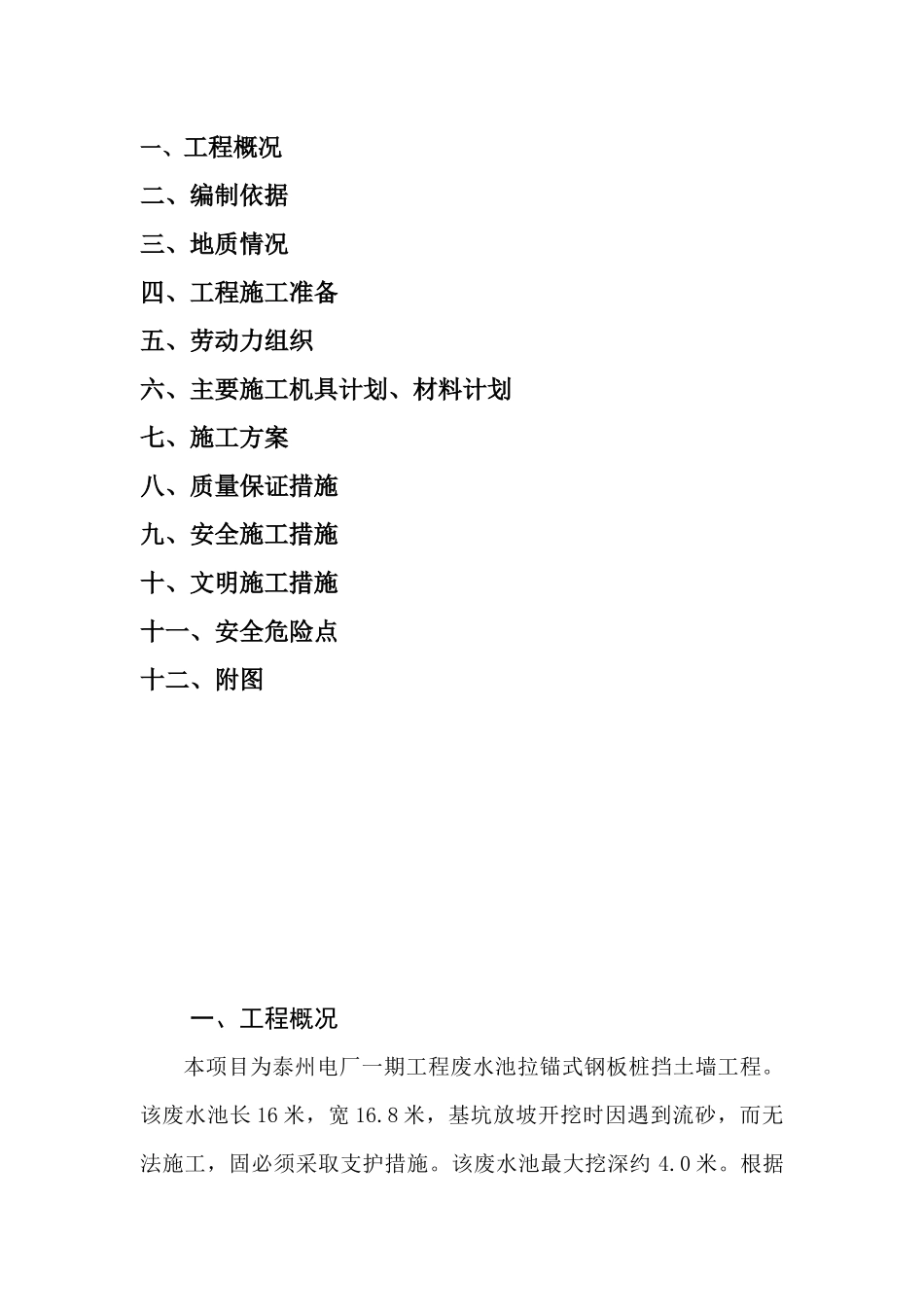

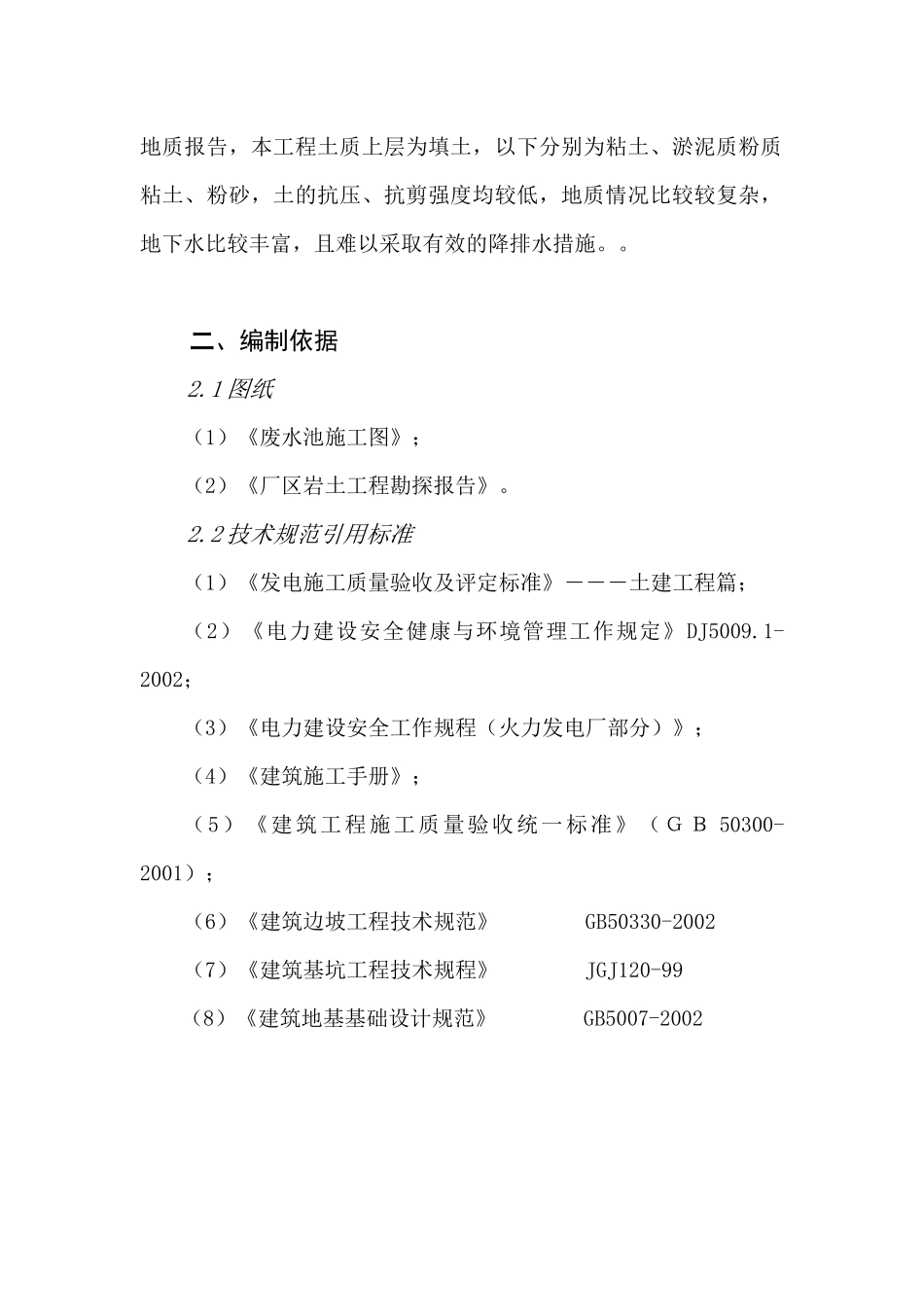

国电泰州电厂一期工程2*1000MW机组废水池基坑支护方案（拉锚式钢板桩）2006年5月8日内容一、工程概况二、编制依据三、地质情况四、工程施工准备五、劳动力组织六、主要施工机具计划、材料计划七、施工方案八、质量保证措施九、安全施工措施十、文明施工措施十一、安全危险点十二、附图一、工程概况本项目为泰州电厂一期工程废水池拉锚式钢板桩挡土墙工程。该废水池长16米，宽16.8米，基坑放坡开挖时因遇到流砂，而无法施工，固必须采取支护措施。该废水池最大挖深约4.0米。根据地质报告，本工程土质上层为填土，以下分别为粘土、淤泥质粉质粘土、粉砂，土的抗压、抗剪强度均较低，地质情况比较较复杂，地下水比较丰富，且难以采取有效的降排水措施。。二、编制依据2.1图纸（1）《废水池施工图》；（2）《厂区岩土工程勘探报告》。2.2技术规范引用标准（1）《发电施工质量验收及评定标准》―――土建工程篇；（2）《电力建设安全健康与环境管理工作规定》DJ5009.1-2002；（3）《电力建设安全工作规程（火力发电厂部分）》；（4）《建筑施工手册》；（5）《建筑工程施工质量验收统一标准》（ＧＢ50300-2001）；（6）《建筑边坡工程技术规范》GB50330-2002（7）《建筑基坑工程技术规程》JGJ120-99（8）《建筑地基基础设计规范》GB5007-20022.3参考资料（1）《深基坑工程设计施工手册》龚晓南主编（2）《支挡结构设计手册》尉希成编著（3）《土力学及基础工程》陈希哲主编（4）《地基与基础施工手册》江正荣编（5）《基坑与边坡事故警示录》曾宪明等编著（6）《现行建筑施工规范大全》（修订缩印本）（7）《建筑结构静力计算手册》三、地质情况详见《厂区岩土工程勘探报告》。四、工程施工准备4.1现场情况工程区域场地已平整。场内地标高约为-0.70米。施工用电已接至现场，道路可通至施工现场。4.2施工过程的策划（1）确定本工程的质量方针和目标，满足业主和法律要求。（2）认真阅读设计文件及工程地质勘察报告，进行施工图会审，（8）《建筑地基基础设计规范》GB5007-20022.3参考资料有问题预先解决。（3）根据程序文件的要求，技术部门向项目部分发与本工程相关的施工图、技术规范、操作规程并组织学习，掌握施工工艺。（4）在技术质量部门的组织下，进行工程质量策划，并在施工方案的编制及施工过程中体现质量策划结果。（5）根据火电施工及本工程监理的要求，核对并备齐本工程技术资料表格，根据公司质量体系程序要求，备齐本工程质量体系运行记录表格。（6）根据已审查批准的施工方案编制技术质量及安全交底书，并对全体施工人员进行详细的交底（7）配备适宜的打桩设备，保证施工机械设备的生产能力。（8）对所有参与本工程施工的人员进行入场教育工作。（9）现场设置临时排水沟，使其与业主指定的总排水系统相接，以解决施工期间现场地下水及雨后排水等问题。（10）做好材料储备场地及保管、储备条件的准备工作。五、劳动力组织施工人员安排：项目负责人1人；技术员１人；安全员１人；质检员１人；测量员1人；电工1人；焊接2-3人；机械操作人员2人；其它辅助工工种12人。六、主要施工机具计划、材料计划6.1主要施工机具（1）挖掘机：1台；（2）汽车（10Ｔ、长9米以上）：１辆；（3）电源箱：6只；（4）碘钨灯１０００Ｗ：20只；（5）水准仪Ｓ３：1台；（6）经纬仪Ｊ２：1台；（7）钢卷尺５０m：2把；（8）电焊机：2-3台；（9）50T吊车：1台；（10）走管式打桩机：1台；（11）DZ-40振动压力沉桩锤：2只。6.2周转及消耗性材料按基坑支护长度80米长计算。①.双拼［18槽钢围檩3.68T；②.Φ20钢丝绳400m；③.Φ32花篮螺丝20只；④.9米长拉森钢板桩118.692T（300块）。7.2工期施工总工期约为18-24天（不含施工准备）。其中：钢板桩打入7-10天（24小时作业）；拉锚施工4-5天（在挖土前进行）；拉锚拆除2天；拔钢板桩5-7天。7.3施工顺序(1)打钢板桩前期准备场地平整放线定位打桩机就位打钢板桩拉锚施工挖土。(2)拔钢板桩施工结束后回填土回填土拆除拉锚拔钢板桩。7.4拉锚式钢板桩挡土墙的构造本工程采用拉锚式钢板桩挡土墙。其主要由钢板桩、拉锚二部分组成，钢板桩起承受水平土压力和防...
