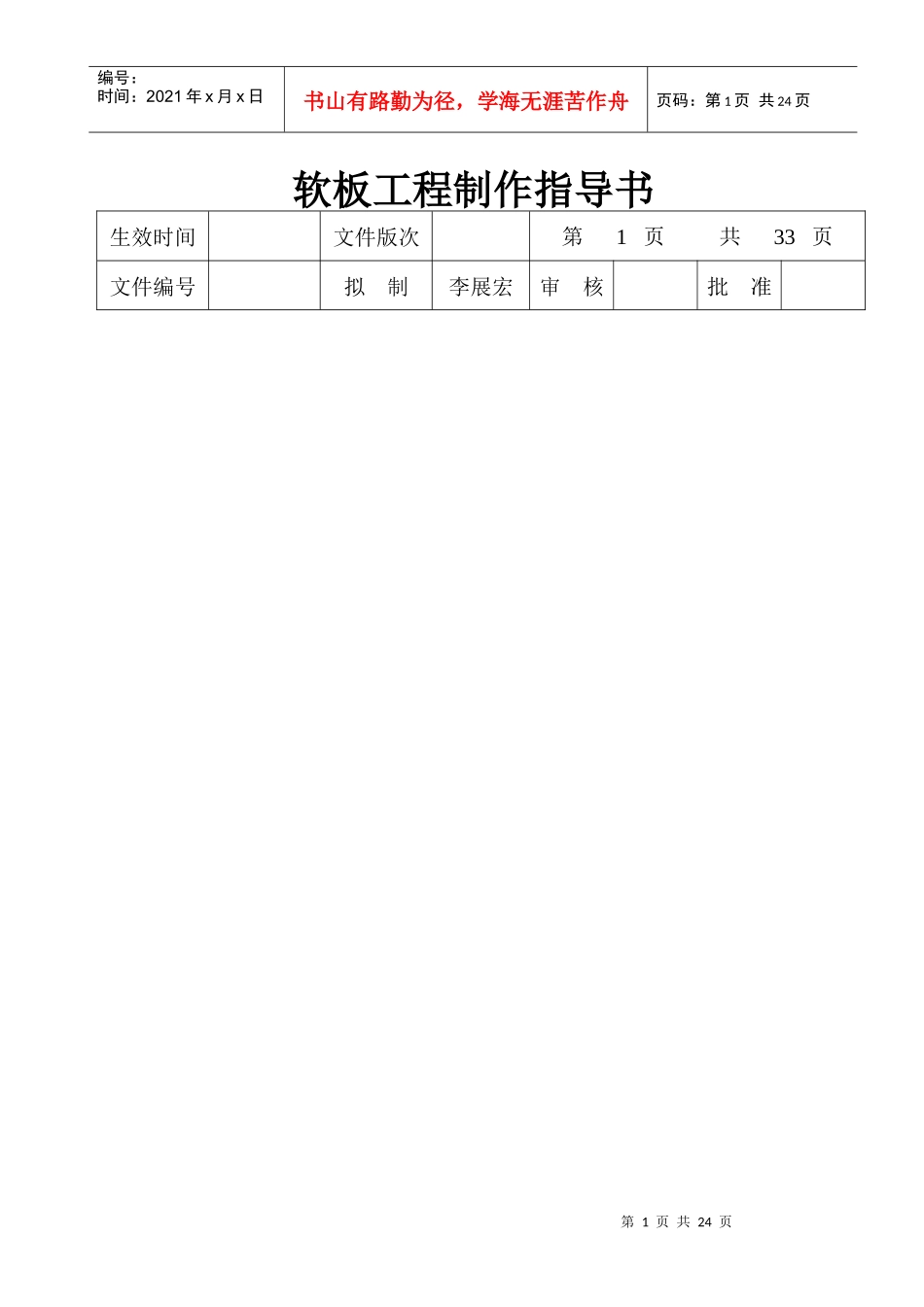

第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共24页软板工程制作指导书生效时间文件版次第1页共33页文件编号拟制李展宏审核批准第2页共24页第1页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共24页本指导书针对在软板制作时的顺序和要注意的事项，主要有以下几点：一、了解公司的工艺流程。二、了解材料的种类和构造以及大小，如何计算厚度和常见的表面处理方式。三、公司生产能力。四、如何把客户原文件转换GERBER文件。五、CAD常用的快捷命令；如何看客户CAD图和侧面图。六、CAM350常用的快捷命令。七、文件处理的顺序和要注意事项（主要分试样和生产制作）以及写管制卡。八、贴菲林标签。九、常用到的标注英文单词。十、本公司的质量方针。软板工程制作指导书第3页共24页第2页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共24页生效时间文件版次第2页共33页文件编号拟制李展宏审核批准一、了解公司的工艺流程。对进入本公司工程部的新员工，首先要熟悉本公司的工艺流程，对在资料处理的过程中可考虑到本公司的制作能力和要求，这样可尽量减少在生产过程中造成不必要的报废。二、了解材料的种类和构造以及大小，如何计算厚度和常见的表面处理方式。1．材料的种类和厚度以及大小有以下几种：软板材料：（单双）电解铜；（单双）压延铜；光亮铜；纯铜；厚度：35/25;70/25;18/12.5;18/25;18/12.5/18;18./25/18;35/25/35;70/25/70;35;覆盖膜：厚度：12.5;25;0.1(50.50)阻焊层：绿油；白油；黑油；银油；碳油；PI油和导电胶。加强板：胶纸；PET(白色和透明)补强；PI补强；FR-4；钢片；厚度：467,9888,9079K,500#;0.1,0.15,0.2,0.225,0.25.白油型号：L411W背光源白油型号：KD-W01黑油型号：PET-9092接著剂：热固胶膜厚度：12.5第4页共24页第3页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共24页干膜宽度尺寸：单面有：10.55inch(268mm)，11.5inch(292mm)软板工程制作指导书生效时间文件版次第3页共33页文件编号拟制李展宏审核批准第5页共24页第4页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共24页2．常见的表面处理方式：放氧化；镀镍金；沉金；镀铅锡；镀纯锡。3．材料的构造和计算厚度。例：软板材料：纯铜35；单面压延（电解）铜18/12.5；双面压延（电解）铜18/12.5/18解释：纯铜：35,35的铜厚；单面压延（电解）铜：18/12.5，18的铜厚，12.5为基材，另加12.5的胶厚。双面压延（电解）铜：18/12.5/18,18的铜厚，12.5为基材,18的铜厚，另加两面12.5的胶厚。覆盖膜：12.5解释：12.5的基材，12.5的胶厚。加强板：胶纸；PET(白色和透明)补强；PI补强；FR-4；钢片胶纸：3M.467#MP为50uM的胶厚；PET补强：白色和透明这两种为带胶补强，其余不带胶；PI补强：带胶补强FR-4和钢片；不带胶，贴时要先贴胶纸或先贴热固胶膜才能贴牢。软板工程制作指导书第6页共24页第5页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共24页生效时间文件版次第4页共33页文件编号拟制李展宏审核批准第7页共24页第6页共24页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共24页三、公司生产能力。(详细见公司生产制作能力表)四、如何把客户原文件转换GERBER文件。(以常用软件Potel99se和Pwerpcb为例。)Potel99se转换GerBer用以下方法转换：1．打开文件。2．放置字符在右边。3．编辑字符，把字符改为.Legend，再把layer选DrillDrawing层，然后按OK。4．在File下选CAMManager，然后按Next再选gerber再按Next，再按Next再按Next，在Units选Inches，在Fromat选择2：5，然后再按Next，然后点击Menu，再点击Plotlayers选UsedOn，点击Mirrorlayers选AllOff，然后按Next，再按Next，再按Next，再按Next，再按Next，然后按Finish就完成。5．点击Gerberoutput1按右键选InsertNCDrill,在Units选Inches，在Fromat选择2：5然后按OK。6．然后按左上角第六个图标输出。7．选Documents,点CAMfor加文件名的文件夹按...
