水泥基本知识培训资料VIP专享VIP免费

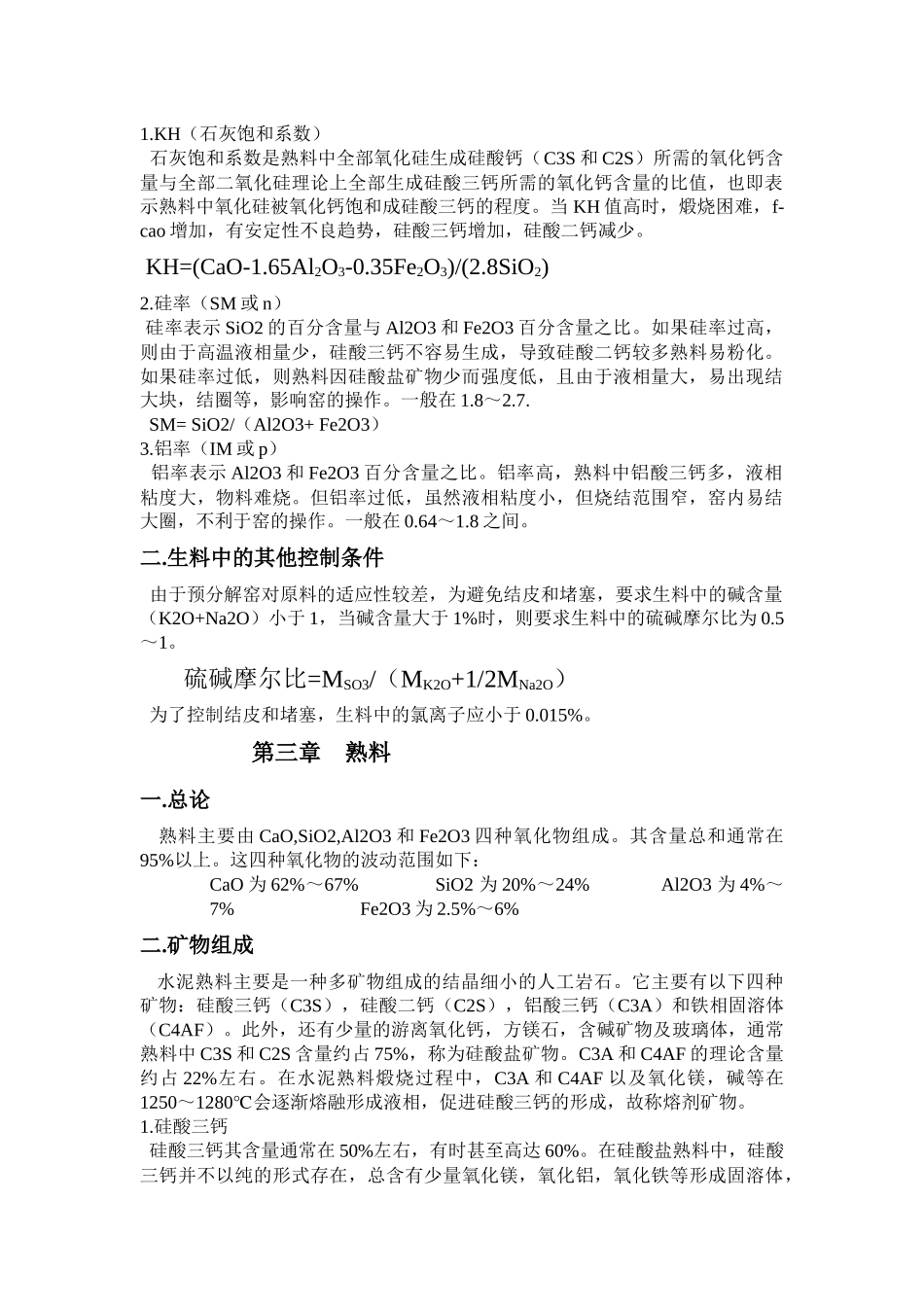

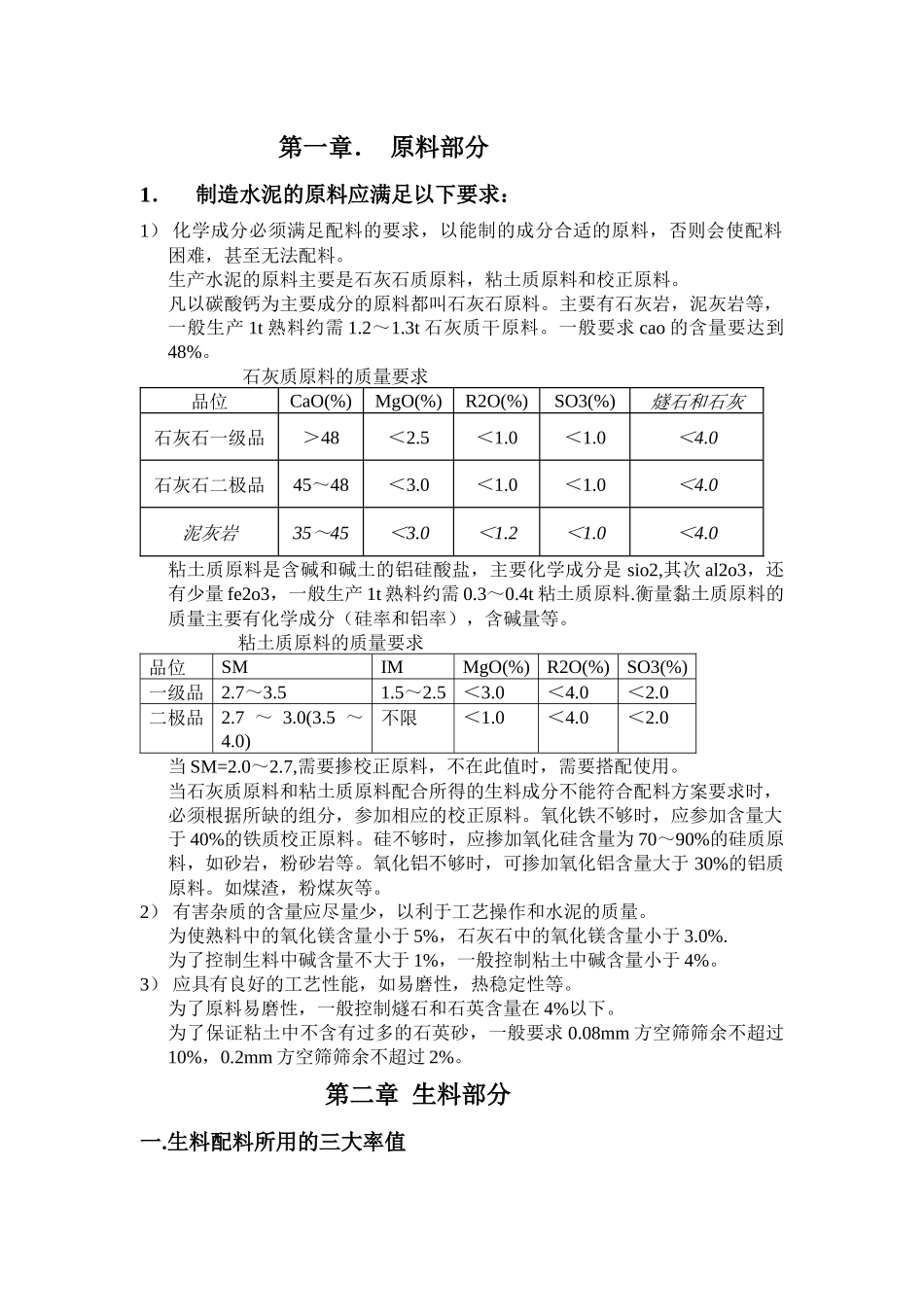

第一章．原料部分1．制造水泥的原料应满足以下要求：1）化学成分必须满足配料的要求，以能制的成分合适的原料，否则会使配料困难，甚至无法配料。生产水泥的原料主要是石灰石质原料，粘土质原料和校正原料。凡以碳酸钙为主要成分的原料都叫石灰石原料。主要有石灰岩，泥灰岩等，一般生产1t熟料约需1.2～1.3t石灰质干原料。一般要求cao的含量要达到48%。石灰质原料的质量要求品位CaO(%)MgO(%)R2O(%)SO3(%)燧石和石灰石灰石一级品＞48＜2.5＜1.0＜1.0＜4.0石灰石二极品45～48＜3.0＜1.0＜1.0＜4.0泥灰岩35～45＜3.0＜1.2＜1.0＜4.0粘土质原料是含碱和碱土的铝硅酸盐，主要化学成分是sio2,其次al2o3，还有少量fe2o3，一般生产1t熟料约需0.3～0.4t粘土质原料.衡量黏土质原料的质量主要有化学成分（硅率和铝率），含碱量等。粘土质原料的质量要求品位SMIMMgO(%)R2O(%)SO3(%)一级品2.7～3.51.5～2.5＜3.0＜4.0＜2.0二极品2.7～3.0(3.5～4.0)不限＜1.0＜4.0＜2.0当SM=2.0～2.7,需要掺校正原料，不在此值时，需要搭配使用。当石灰质原料和粘土质原料配合所得的生料成分不能符合配料方案要求时，必须根据所缺的组分，参加相应的校正原料。氧化铁不够时，应参加含量大于40%的铁质校正原料。硅不够时，应掺加氧化硅含量为70～90%的硅质原料，如砂岩，粉砂岩等。氧化铝不够时，可掺加氧化铝含量大于30%的铝质原料。如煤渣，粉煤灰等。2）有害杂质的含量应尽量少，以利于工艺操作和水泥的质量。为使熟料中的氧化镁含量小于5%，石灰石中的氧化镁含量小于3.0%.为了控制生料中碱含量不大于1%，一般控制粘土中碱含量小于4%。3）应具有良好的工艺性能，如易磨性，热稳定性等。为了原料易磨性，一般控制燧石和石英含量在4%以下。为了保证粘土中不含有过多的石英砂，一般要求0.08mm方空筛筛余不超过10%，0.2mm方空筛筛余不超过2%。第二章生料部分一.生料配料所用的三大率值1.KH（石灰饱和系数）石灰饱和系数是熟料中全部氧化硅生成硅酸钙（C3S和C2S）所需的氧化钙含量与全部二氧化硅理论上全部生成硅酸三钙所需的氧化钙含量的比值，也即表示熟料中氧化硅被氧化钙饱和成硅酸三钙的程度。当KH值高时，煅烧困难，f-cao增加，有安定性不良趋势，硅酸三钙增加，硅酸二钙减少。KH=(CaO-1.65Al2O3-0.35Fe2O3)/(2.8SiO2)2.硅率（SM或n）硅率表示SiO2的百分含量与Al2O3和Fe2O3百分含量之比。如果硅率过高，则由于高温液相量少，硅酸三钙不容易生成，导致硅酸二钙较多熟料易粉化。如果硅率过低，则熟料因硅酸盐矿物少而强度低，且由于液相量大，易出现结大块，结圈等，影响窑的操作。一般在1.8～2.7.SM=SiO2/（Al2O3+Fe2O3）3.铝率（IM或p）铝率表示Al2O3和Fe2O3百分含量之比。铝率高，熟料中铝酸三钙多，液相粘度大，物料难烧。但铝率过低，虽然液相粘度小，但烧结范围窄，窑内易结大圈，不利于窑的操作。一般在0.64～1.8之间。二.生料中的其他控制条件由于预分解窑对原料的适应性较差，为避免结皮和堵塞，要求生料中的碱含量（K2O+Na2O）小于1，当碱含量大于1%时，则要求生料中的硫碱摩尔比为0.5～1。硫碱摩尔比=MSO3/（MK2O+1/2MNa2O）为了控制结皮和堵塞，生料中的氯离子应小于0.015%。第三章熟料一.总论熟料主要由CaO,SiO2,Al2O3和Fe2O3四种氧化物组成。其含量总和通常在95%以上。这四种氧化物的波动范围如下：CaO为62%～67%SiO2为20%～24%Al2O3为4%～7%Fe2O3为2.5%～6%二.矿物组成水泥熟料主要是一种多矿物组成的结晶细小的人工岩石。它主要有以下四种矿物：硅酸三钙（C3S），硅酸二钙（C2S），铝酸三钙（C3A）和铁相固溶体（C4AF）。此外，还有少量的游离氧化钙，方镁石，含碱矿物及玻璃体，通常熟料中C3S和C2S含量约占75%，称为硅酸盐矿物。C3A和C4AF的理论含量约占22%左右。在水泥熟料煅烧过程中，C3A和C4AF以及氧化镁，碱等在1250～1280℃会逐渐熔融形成液相，促进硅酸三钙的形成，故称熔剂矿物。1.硅酸三钙硅酸三钙其含量通常在50%左右，有时甚至高达60%。在硅酸盐熟料中，硅酸三钙并不以纯的形式存在，总含有少量氧化镁，氧化铝，氧化铁等形成固溶体，称为阿利特或A矿。硅酸三钙凝结时间正常，水化较...
