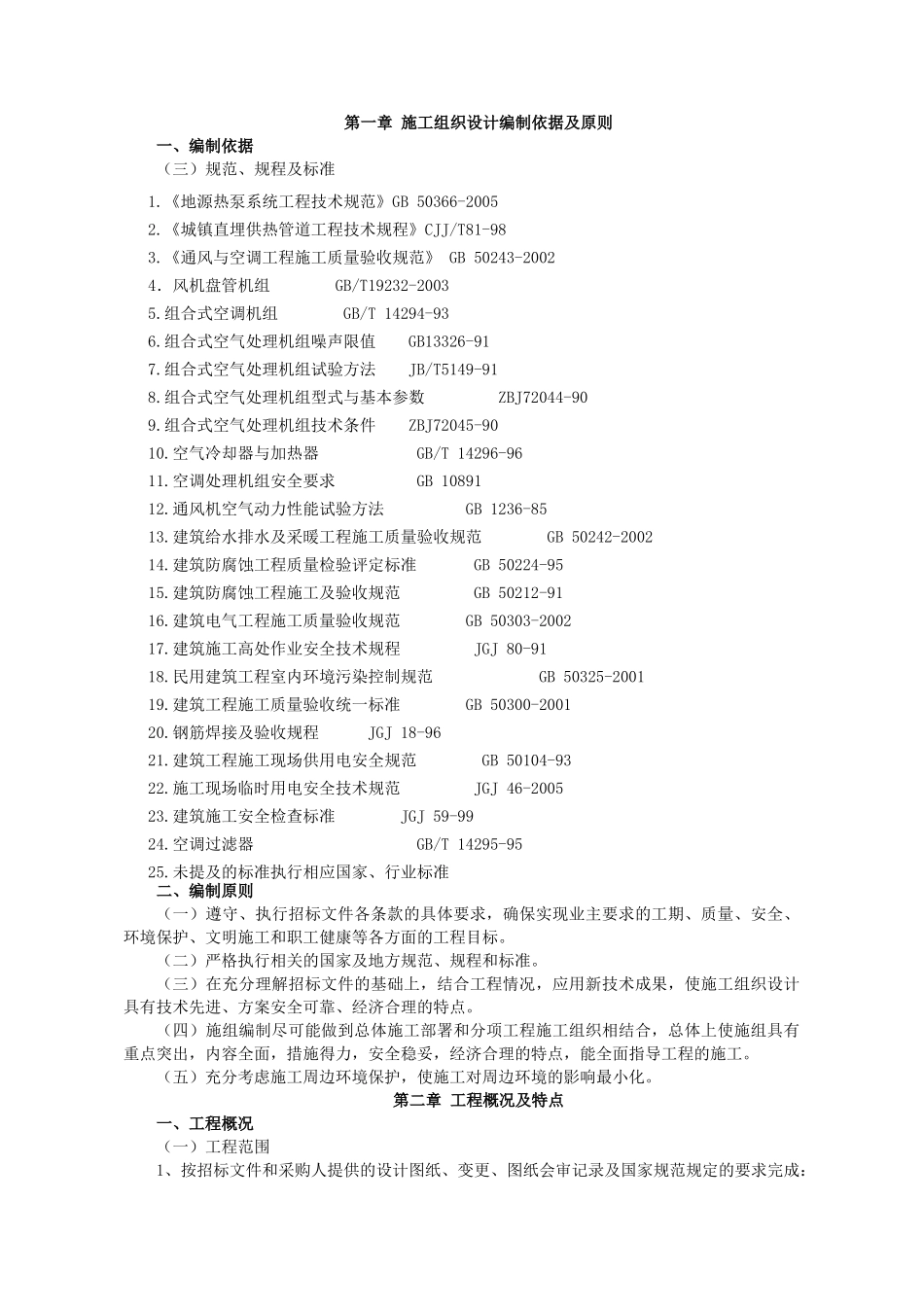

第一章施工组织设计编制依据及原则一、编制依据（三）规范、规程及标准1.《地源热泵系统工程技术规范》GB50366-20052.《城镇直埋供热管道工程技术规程》CJJ/T81-983.《通风与空调工程施工质量验收规范》GB50243-20024．风机盘管机组GB/T19232-20035.组合式空调机组GB/T14294-936.组合式空气处理机组噪声限值GB13326-917.组合式空气处理机组试验方法JB/T5149-918.组合式空气处理机组型式与基本参数ZBJ72044-909.组合式空气处理机组技术条件ZBJ72045-9010.空气冷却器与加热器GB/T14296-9611.空调处理机组安全要求GB1089112.通风机空气动力性能试验方法GB1236-8513.建筑给水排水及采暖工程施工质量验收规范GB50242-200214.建筑防腐蚀工程质量检验评定标准GB50224-9515.建筑防腐蚀工程施工及验收规范GB50212-9116.建筑电气工程施工质量验收规范GB50303-200217.建筑施工高处作业安全技术规程JGJ80-9118.民用建筑工程室内环境污染控制规范GB50325-200119.建筑工程施工质量验收统一标准GB50300-200120.钢筋焊接及验收规程JGJ18-9621.建筑工程施工现场供用电安全规范GB50104-9322.施工现场临时用电安全技术规范JGJ46-200523.建筑施工安全检查标准JGJ59-9924.空调过滤器GB/T14295-9525.未提及的标准执行相应国家、行业标准二、编制原则（一）遵守、执行招标文件各条款的具体要求，确保实现业主要求的工期、质量、安全、环境保护、文明施工和职工健康等各方面的工程目标。（二）严格执行相关的国家及地方规范、规程和标准。（三）在充分理解招标文件的基础上，结合工程情况，应用新技术成果，使施工组织设计具有技术先进、方案安全可靠、经济合理的特点。（四）施组编制尽可能做到总体施工部署和分项工程施工组织相结合，总体上使施组具有重点突出，内容全面，措施得力，安全稳妥，经济合理的特点，能全面指导工程的施工。（五）充分考虑施工周边环境保护，使施工对周边环境的影响最小化。第二章工程概况及特点一、工程概况（一）工程范围1、按招标文件和采购人提供的设计图纸、变更、图纸会审记录及国家规范规定的要求完成：1.1室外地埋管的土建工程、打井及铺设；1.2机房设备的供应和安装；1.3用户端外网的铺设和安装；1.4空调末端及其它采暖末端的安装；2、负责本系统设备的调试、验收、质保及人员培训等。（二）系统概述1.冷热源本工程项目空调系统主机采用螺杆式地源热泵机组，数量2台。热泵机组提供12/7℃冷水供空调制冷，冷却温度30/35℃，热泵机组提供45/40℃空调热水，热源温度10/5℃。2.空调系统型式2.1能源中心、制剂楼整栋楼空调系统采用水-空气系统，即风机盘管空调方式，风机盘管的水管路系统采用枝状异程式。（三）工程要求1.工期目标本工程工期为：2017年4月20日-2017年6月30日，总工期为70日历天。2.质量管理目标工程质量合格。3.安全管理目标3.1杜绝死亡及重伤事故；3.2杜绝重大火灾、爆炸事故；3.3杜绝重大与生产有关的机械设备事故；3.4严格执行《传染病防治法》及市政府发布的一系列规定，强化卫生管理，做到监督、检查、指导，执法到位、制度落实。4.文明施工管理目标文明施工达标率100%；5.环境管理目标5.1杜绝重大环保投诉5.2噪声排放达标5.3有毒有害废弃物合法销纳二、工程特点、重点1.工程特点本工程施工区域较大，作业面分散，室外管道较多，在施工需要在满足施工进度的基础上，保证周边道路的正常使用。2.工程重点本工程的重点为室外地埋管换热器施工及地源热泵房设备的吊运。针对重点，我方在施工前对施工区域、地源热泵房及泵房内设备进行实地考察后，制定针对性的方案。3.关键工序3.1管道施工3.1.1管道的预制加工、安装、试压、等工序应紧密衔接，如施工有间断，应及时将敞开的管口封闭，以免进入杂物堵塞管子，并对已安装完部分进行有效保护，防止破坏保护层和保温层。3.1.2管道试压、吹扫时，与设备、仪表接口必须断开，以防异物进入设备、仪表体内。3.1.3安装用的管洞修补工作，必须在面层粉饰之前全部完成。粉饰工作结束后，墙、地面建筑成品不得碰坏。3.1.4施焊或油漆作业时，做好围蔽工作，防止飞溅物溅落到完成面上或设备上。3.1.5管道试压要安排好系...
