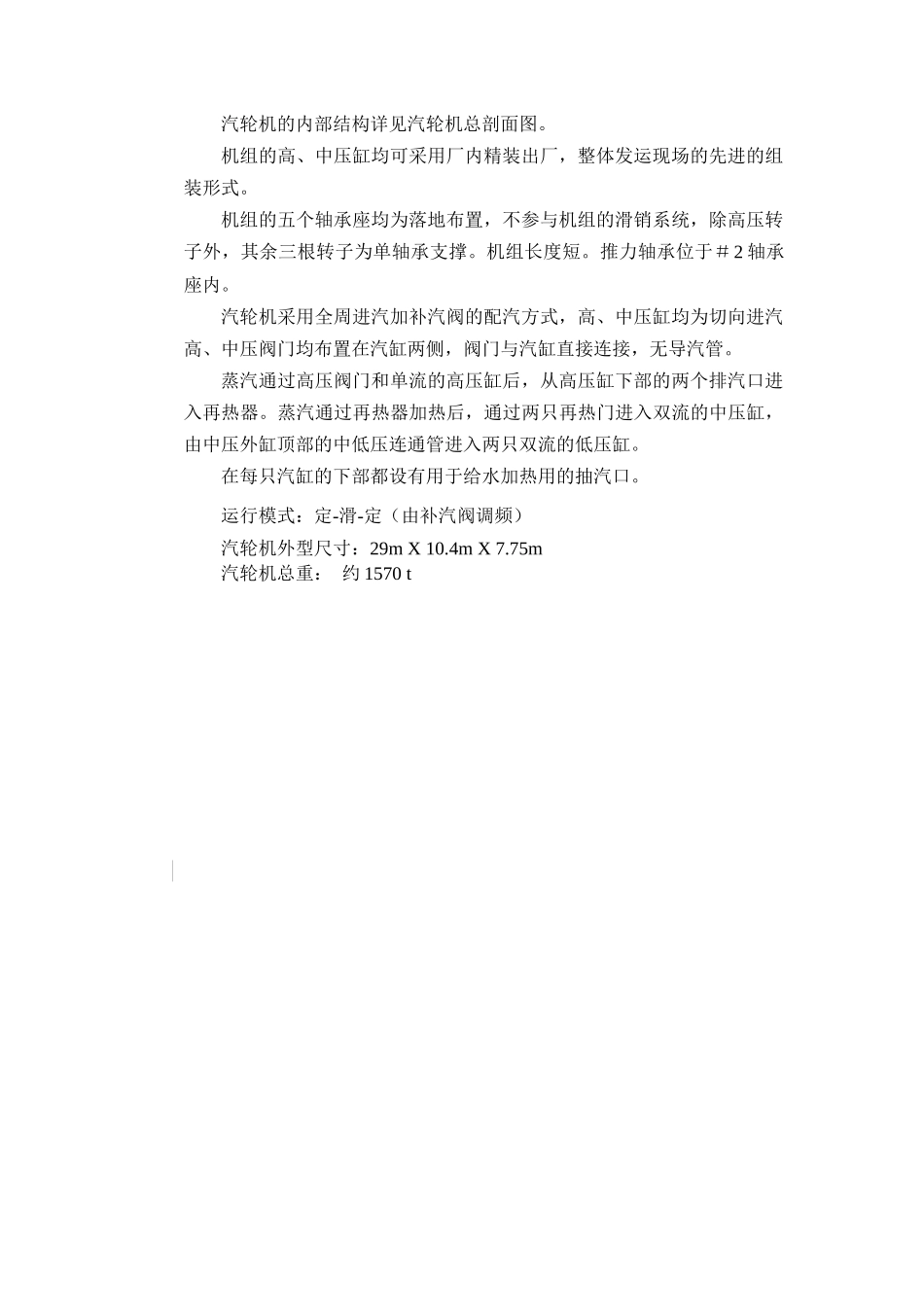

超超临界1000MW等级汽轮机培训资料上海汽轮机有限公司目录1.概述2.汽轮机本体结构特点2.1总体结构特点2.2高压缸的特点2.3主汽门调门2.4补汽阀2.5中压汽轮机2.6再热主汽门2.7低压汽轮机2.8中低压连通管道2.9轴承座2.10盘车装置3．辅助系统3.1轴承3.2.疏水系统3.3润滑油系统3.4轴封系统3.5低压缸喷水系统3.6高压缸通风4.热力性能和启动4.1热力循环4.2热力特性4.3启动5.控制保护系统1.概述本机组为具有超群的热力性能、高度可靠性、高效率、高稳定性、容易维护、检修所花时间少、运行灵活、快速启动及调峰能力。机组形式为四缸四排汽、中间再热机组。机组的设计蒸汽参数、功率、转速等均标在汽轮机的名牌上。汽轮机的内部结构详见汽轮机总剖面图。机组的高、中压缸均可采用厂内精装出厂，整体发运现场的先进的组装形式。机组的五个轴承座均为落地布置，不参与机组的滑销系统，除高压转子外，其余三根转子为单轴承支撑。机组长度短。推力轴承位于＃2轴承座内。汽轮机采用全周进汽加补汽阀的配汽方式，高、中压缸均为切向进汽高、中压阀门均布置在汽缸两侧，阀门与汽缸直接连接，无导汽管。蒸汽通过高压阀门和单流的高压缸后，从高压缸下部的两个排汽口进入再热器。蒸汽通过再热器加热后，通过两只再热门进入双流的中压缸，由中压外缸顶部的中低压连通管进入两只双流的低压缸。在每只汽缸的下部都设有用于给水加热用的抽汽口。运行模式：定-滑-定（由补汽阀调频）汽轮机外型尺寸：29mX10.4mX7.75m汽轮机总重：约1570t2汽轮机本体结构特点本机组的总体型式为单轴四缸四排汽；所采用的积木块是西门子公司近期开发的三个最大功率可达到1100MW等级的HMN型积木块组合：一个单流圆筒型H30高压缸，一个双流M30中压缸，两个N30双流低压缸。“HMN”组合的功率范围为300MW至1100MW。根据排汽容积流量的大小（背压及功率）可选配1至3个低压缸。本机组技术先进、成熟、安全可靠；所有的最新技术近期均有成功的应用业绩通过这些技术的最优组合，使该机型的总体性能达到了世界一流的先进水平。机组纵剖面图中压部分高压部分低压部分发电机凝汽器进汽阀门2.1总体结构特点汽轮发电机组三维立体视图本机组采用一只高压缸、一只中压缸和二只低压缸串联布置。汽轮机四根转子分别由五只径向轴承来支承，除高压转子由两个径向轴承支承外，其余三根转子，即中压转子和两根低压转子均只有一只径向轴承支承。这种支承方式不仅是结构比较紧凑，主要还在于减少基础变形对于轴承荷载和轴系对中的影响，使得汽机转子能平稳运行。这五个轴承分别位于五个轴承座内。整个高压缸静子部件和整个中压缸静子部件由它们外缸上的猫爪支承在汽缸前后的二个轴承座上。而低压部份静子部件的支撑方式较为独特，其外缸直接支撑于与它焊在一起的凝汽器颈部，与汽轮机基座没有任何关联，内缸等其它静子部件则通过低压内缸上伸出外缸的猫爪支撑于其前后的轴承座上，与低压外缸也不存在任何支撑关系，所以低压内、外缸在受热膨胀或变形时不会彼此造成影响。五只轴承座均浇灌在汽轮机基座上，在机组从冷态到运行时与基座不发生相对滑动。所有轴承座与汽缸猫爪之间的滑动支承面均采用灌有石墨的低摩擦合金滑块它的优点是具有良好的摩擦性能，不需要另注油脂润滑，有利于机组膨胀畅顺。在低压端部汽封、中低压连通管低压进汽口以及低压内缸猫爪等低压内、外缸接合处均设有大量的波纹管进行弹性连接，以吸收这些连接处内、外缸间的热位移。在2号轴承座内装有径向推力联合轴承。因此，整个轴系是以此为死点向两头膨胀；而高压缸和中压缸的猫爪在2号轴承座处也是固定的，因此2号轴承座也是转子绝对膨胀相对膨胀静子绝对膨胀整个静子滑销系统的死点。高压缸受热后以2号轴承座为死点向机头方向膨胀。中压外缸与低压内缸间用推拉杆在猫爪处连接，汽缸受热后也会朝电机方向上顺推膨胀，因此，转子与静子部件在机组启停时其膨胀或收缩的方向能始终保持一致，这就确保了机组在各种工况下通流部分动静之间的差胀比较小，有利于机组快速启动。汽轮机膨胀示意图高、中压外缸两侧各布置有由一只个主汽门和一只调门组成的联合汽门，其结构及布置风格也是...
