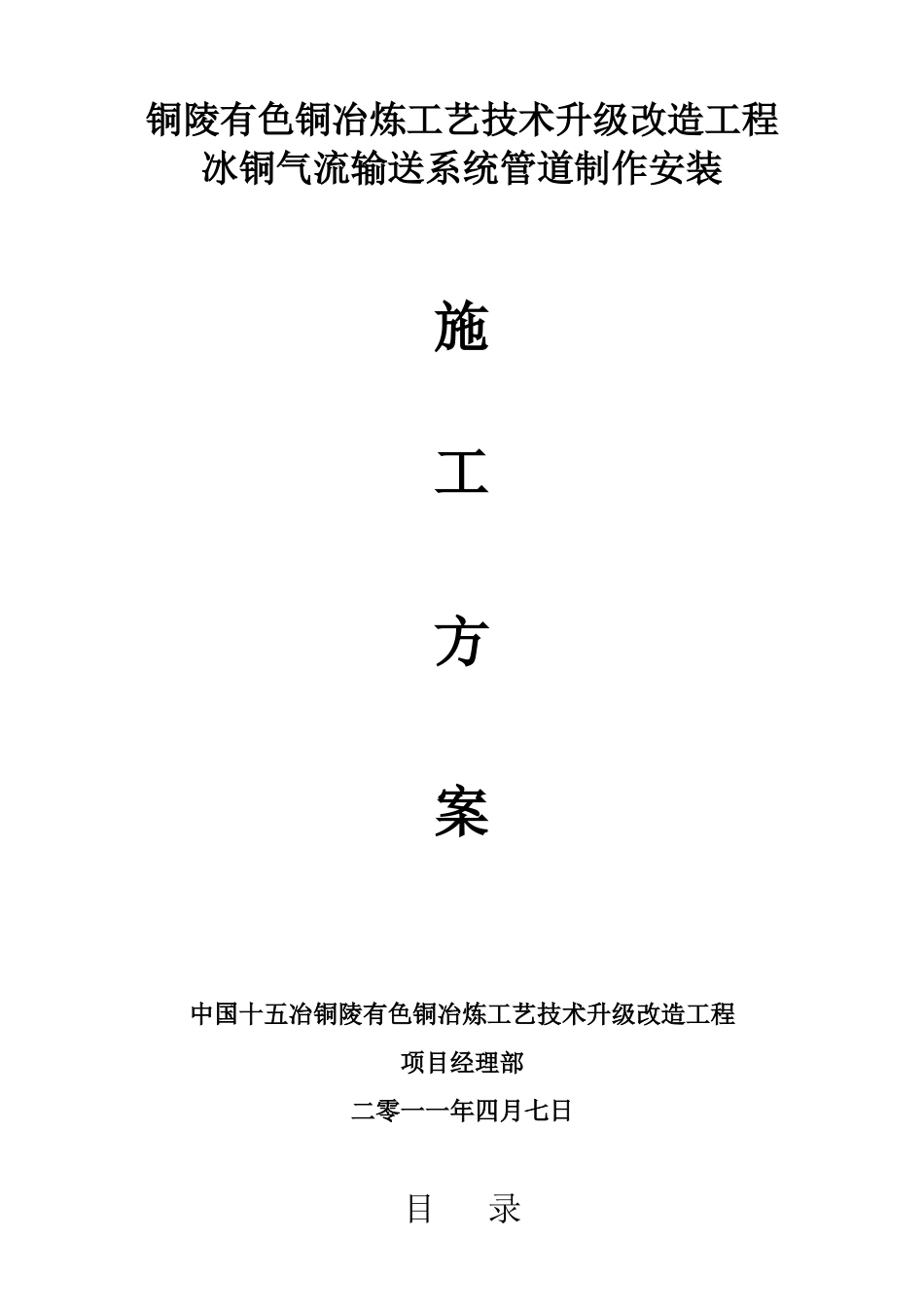

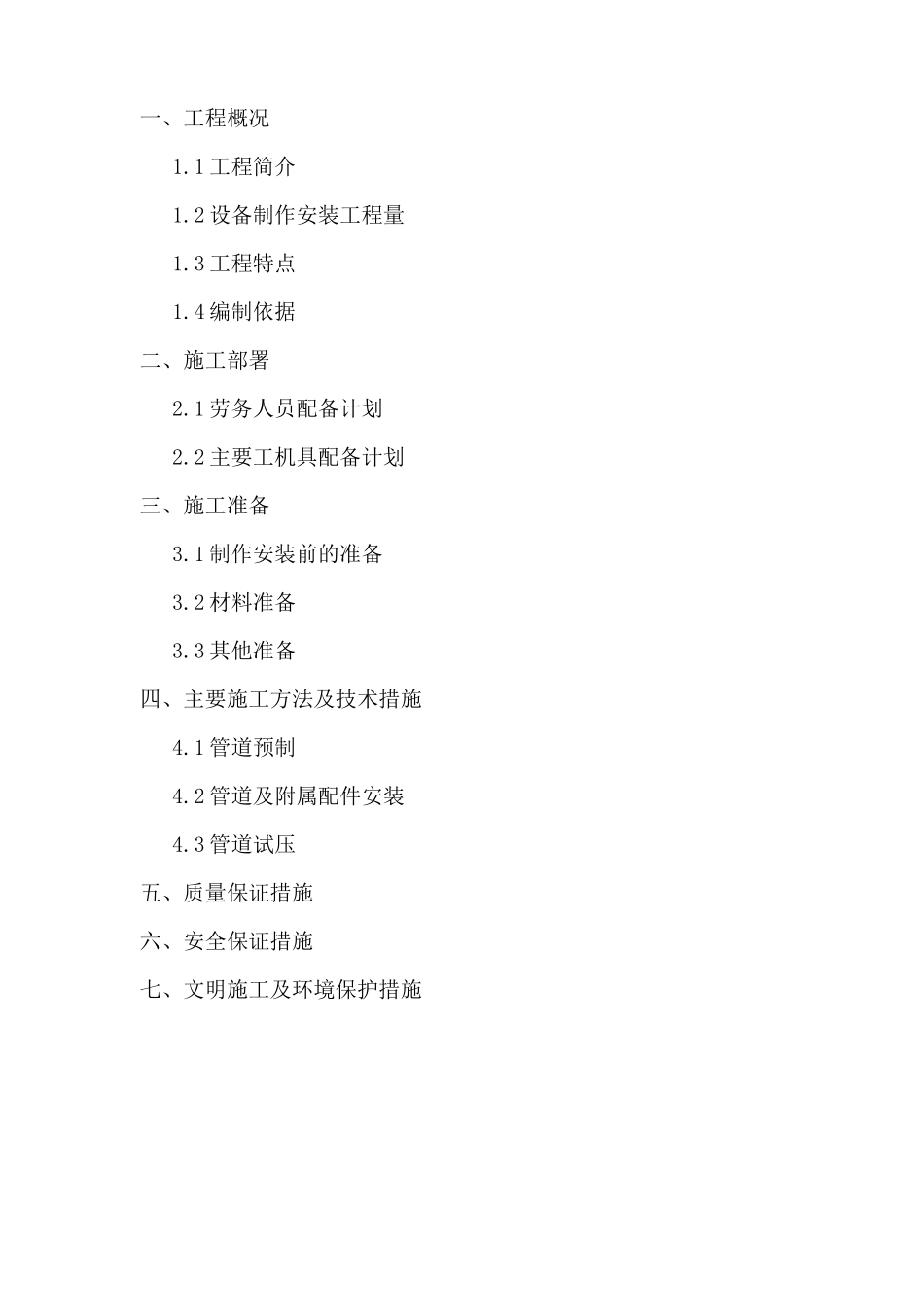

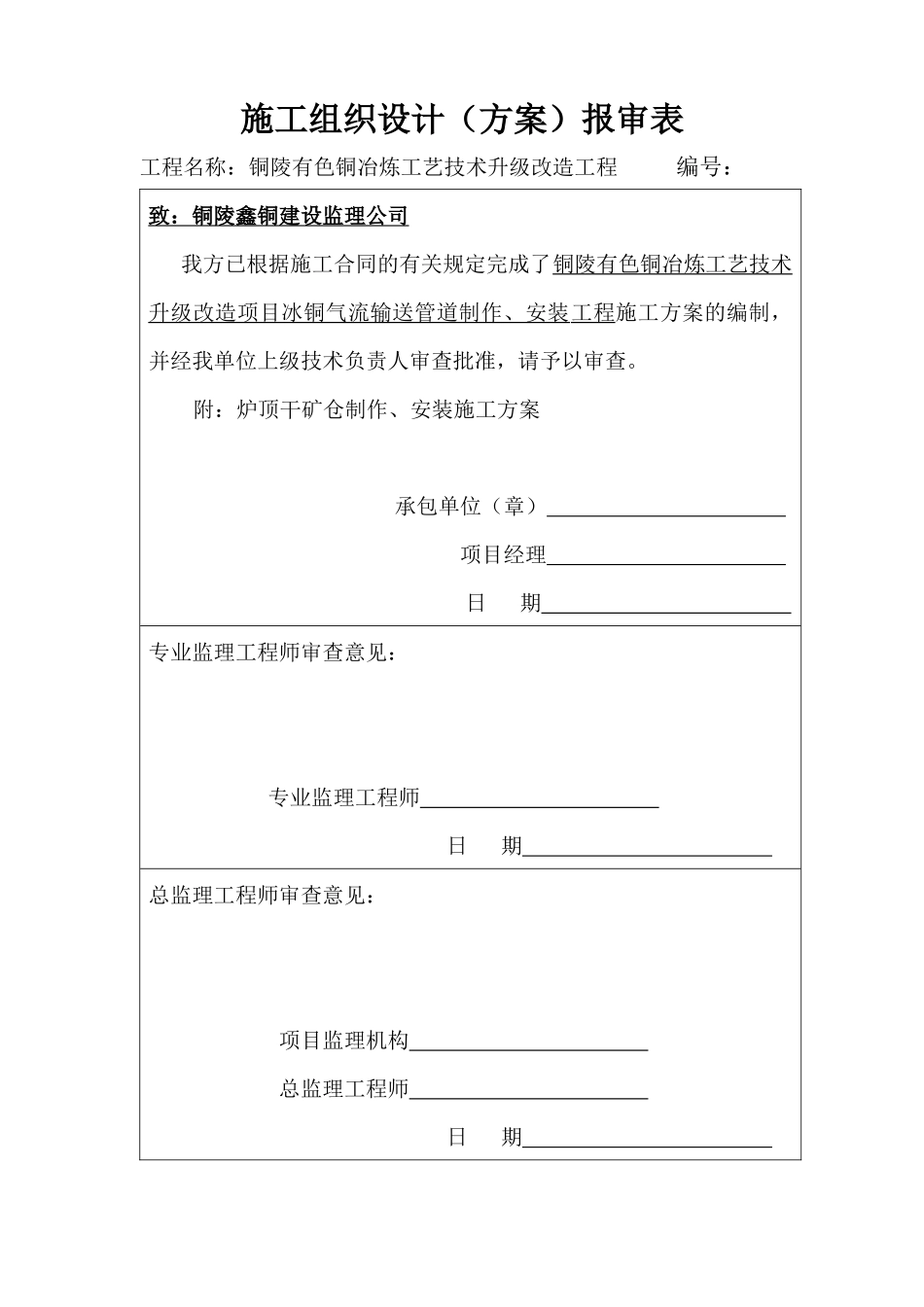

施工组织设计（方案）报审表工程名称：铜陵有色铜冶炼工艺技术升级改造工程编号：致：铜陵鑫铜建设监理公司我方已根据施工合同的有关规定完成了铜陵有色铜冶炼工艺技术升级改造项目冰铜气流输送管道制作、安装工程施工方案的编制，并经我单位上级技术负责人审查批准，请予以审查。附：炉顶干矿仓制作、安装施工方案承包单位（章）项目经理日期专业监理工程师审查意见：专业监理工程师日期总监理工程师审查意见：项目监理机构总监理工程师日期铜陵有色铜冶炼工艺技术升级改造工程冰铜气流输送系统管道制作安装施工方案中国十五冶铜陵有色铜冶炼工艺技术升级改造工程项目经理部二零一一年四月七日目录一、工程概况1.1工程简介1.2设备制作安装工程量1.3工程特点1.4编制依据二、施工部署2.1劳务人员配备计划2.2主要工机具配备计划三、施工准备3.1制作安装前的准备3.2材料准备3.3其他准备四、主要施工方法及技术措施4.1管道预制4.2管道及附属配件安装4.3管道试压五、质量保证措施六、安全保证措施七、文明施工及环境保护措施一.工程概况1.1工程简介铜陵有色铜冶炼工艺技术升级改造项目-冰铜气流输送系统作用是收集冰铜（冶炼）研磨产生的烟气中的冰铜，使烟气达到排放标准，并将收集的冰铜返回热风炉。由中国瑞林工程技术有限公司设计，监理单位是铜陵鑫铜监理公司。1.2设备制作、安装工程量精矿气流输送系统主要的制做量为大管径的烟管，整体重量约为131吨，考虑到制作工序及安装位置，将该系统烟管拆分成部分分段制作，然后吊入现场安装位置进行拼装。各段制作工程量如下：表1.1分段管名称型号规格工程量（t）备注冰铜磨出口管φ2200×2046成品管布袋除尘器出口管φ2320×1042风机进出口管φ2320×1024返热风炉进口管φ2020×1013排气管φ1516×83其他部件3支架、人孔等1.3工程特点1.3.1铜陵有色铜冶炼工艺技术升级改造项目总体工期紧迫，熔炼主厂房钢结构安装尚未完成，部分设备外形尺寸大，需分块、分段制作后须在现场拼装，必然造成多工种交叉作业，安全隐患多。1.3.2涉及到δ=20合金钢管安装、焊接，增加难度。1.3.3管道管径大，焊接工程量大，制作安装难度大。1.4编制依据1.4.1设计施工图及设备随机技术文件；1.4.5《工业金属管道施工及验收规范》（GB50325-97）1.4.6《现场设备、工业管道焊接工程施工及验收规范》（GB50326-98）1.4.7《建筑施工安全检查标准》(JGJ59-99)1.4.8《施工现场临时用电安全技术规范》(JGJ46-2005)二.施工部署2．1劳务人员配备计划劳务人员配备计划表表2.1制作、安装工程师1人起重工1人工长1人焊工6人技术员1人铆工3人普工6人司机2人2．2主要施工机具设备配备计划施工机具设备根据工程情况及施工进度调配进场，保证施工需求。计划投入的主要施工机具设备见表2.2。主要施工机具配备计划表表2.2序号名称型号规格单位数量备注1载重汽车10t台班3二次搬运用250t液压吊QY50H台班6二次搬运、吊装用3交流电焊机BX3-500台64角磨机Ф100台55内磨机TGH-6BA台26卷尺5m把47手拉葫芦2t，1t台8各4台8气割工具套39吊线坠0.5Kg个610活动脚手架副611竹跳板块2012卷板机台1三．施工准备3.1制作、安装前的准备工作所有参加施工人员必须熟悉有关施工图、有关施工验收规范及设备随机技术资料，开工前施工技术负责人应向参加施工人员进行全面的安全、技术交底。3.2材料要求3.1.1钢材：进场钢材必须提供包括批量规格、力学性能、化学成分的钢材质量证明书等技术文件；3.2.2焊材：焊接材料要根据设计及有关规范标准进行牌号的选用；所购焊材必须具备完整的质量证明书；焊条、焊丝应妥善包装并保存在干燥、通风的仓库里；3.3其它准备运输、吊装场地及道路应畅通、平整、坚实。业主应确保临时用电的正常供给，并提供密切配合。四.主要施工方法及施工技术措施鉴于管道大直径，安装高度大问题，现场制作的管道不宜拼接过长。管道倒运到现场后，有塔吊调入相应标高的位置，在分段进行拼接。现场安装由布袋收尘器入口、出口由上而下安装，管道焊缝尽量留在容易焊接的立管上面。4.1管道预制4.1.1管道坡口加工采用氧气乙炔火焰热加工的方法进行，坡口加工后，应设专人去除坡口表面、边缘...
